3.3.6 UPS-NiMH
Das UPS-Modul dient zur Überbrückung von kurzzeitigen Spannungsausfällen, wie sie typischerweise in
Fahrzeug-Bordnetzen auftreten. Das Modul ist mit NiMH-Akkus ausgestattet. Diese haben eine ausreichende
Kapazität für mehrere solcher jeweils maximal 30 Sekunden dauernden Vorgänge. Überschreitet ein einzelner
Spannungsausfall die Dauer von 30 Sekunden, wird eine Selbst-Abschaltung des Systems ausgelöst.
Um die Basiseinheit bzw. den Fiber-Converter mit Spannung zu versorgen, muss ein Verbindungskabel (Power-
Kabel) zwischen der Buchse "POWER OUT" am UPS-Modul und der Buchse "POWER" an der Basiseinheit bzw.
Fiber-Converter angeschlossen werden.
Für das Ein- und Ausschalten der Basiseinheit durch das UPS-Modul ist ein Verbindungskabel (Steuer-Kabel)
zwischen der Buchse "REMOTE OUT" und der Buchse "REMOTE" an der Basiseinheit erforderlich. Ist diese
Verbindung hergestellt, darf nur noch der Ein/Aus-Taster am UPS-Modul verwendet werden.
Ein- und Ausschalten
Das UPS-Modul schaltet sich ein, wenn eine externe Versorgung über die "POWER IN"-Buchse anliegt und
·
der Taster gedrückt wird.
·
ein an der "REMOTE"-Buchse angeschlossener Taster gedrückt wird.
·
ein an der "REMOTE"-Buchse angeschlossener Schalter geschlossen ist.
Eine an das UPS-Modul angeschlossene Basiseinheit erhält im laufenden Betrieb über das gesteckte "REMOTE"-
Zubehörkabel einen Shutdown-Befehl bzw. das UPS-Modul schaltet sich ohne angeschlossene Basiseinheit aus,
wenn
·
der moduleigene Taster gedrückt wird.
·
ein an der moduleigenen Remote-Buchse angeschlossener Taster gedrückt wird.
© 2023 imc Test & Measurement GmbH

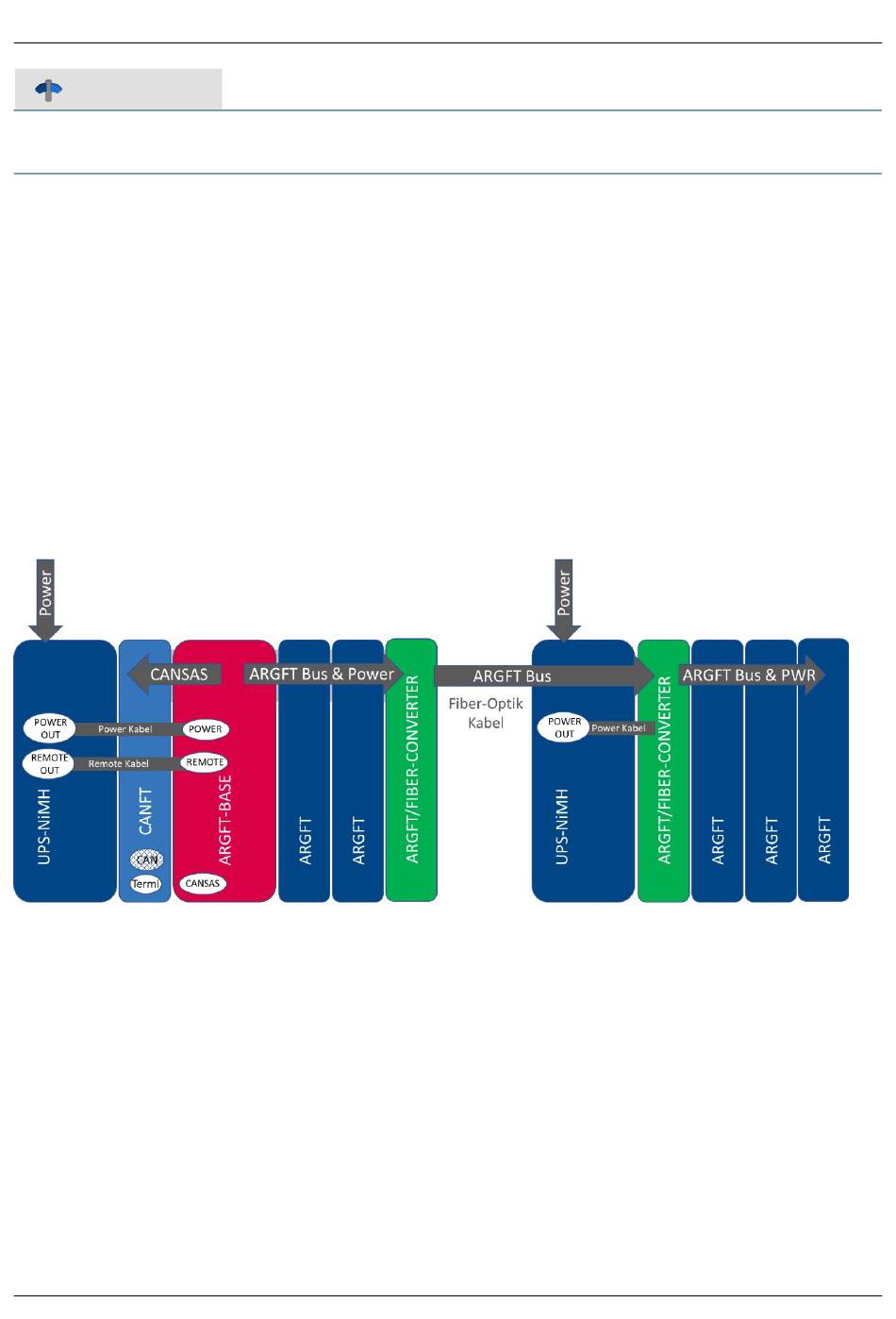

Abb. 7: ARGFT/UPS-NiMH und ARGFT/FIBER-CONVERTER
