Hinweise zum Anschluss
LED-Anzeige
Das UPS-Modul ist mit zwei Multicolor-LEDs und einer 4-Segment Multicolor-LED-Anzeige ausgestattet, die über
verschiedene Betriebszustände informieren:
Parameter
Power-LED
grün
gelb
rot
("LIMIT"-LED und 4-
Segment-Anzeige aus)
"LIMIT"-LED
grün
gelb
rot
rot blinkend
rot & blau
abwechselnd blinkend

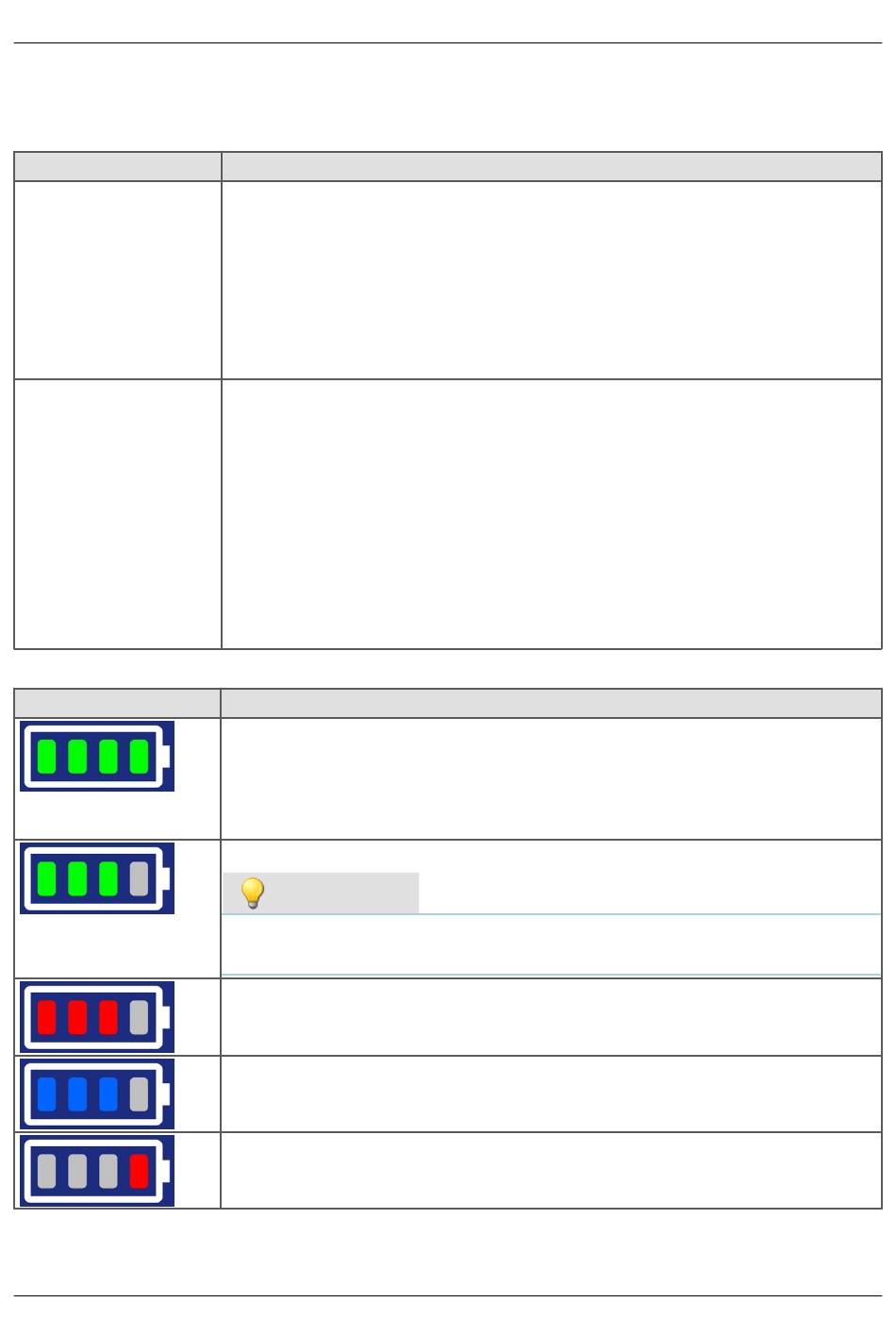

4-Segment LED-Anzeige
© 2023 imc Test & Measurement GmbH
Zustand
Gerät wird über externe Versorgungsspannung 10..50 VDC versorgt
Gerät wird über internen Akku versorgt
Ein Fehler ist aufgetreten. Folgenden Ursachen sind möglich:
·
Gerät ist heruntergefahren, kann sich aber z.B. wegen geschlossenem Remote-
Schalter nicht ausschalten.
·
interner Fehler
momentane Ausgangsleistung bei weniger als 80% der zulässigen Ausgangsleistung
momentane Ausgangsleistung zwischen 80% .. 95% der zulässigen Ausgangsleistung
momentane Ausgangsleistung über 95% der zulässigen Ausgangsleistung; es droht
eine Zwangsabschaltung wegen Überlast
der Kurzschlussschutz des Gerätes hat die Ausgangsspannung für 4 Sekunden
deaktiviert; die Ausgangsspannung wird danach erneut zugeschaltet.
Die momentane Ausgangsleistung ist größer als die wegen geringer Akkutemperatur
zu drosselnde Ausgangsleistung. Ein ausreichend langer Pufferbetrieb ist u.U. nicht
verfügbar!
Zustand
Jedes Segment repräsentiert 25% der vollen Akkukapazität. Beim Aufladen des Akkus
blinkt das jeweils rechte der leuchtenden Ladezustand-Segmente im Sekundentakt
grün. Im Gegensatz dazu ist das Warnsignal bei sehr weit entladenem Akku (<10%)
dadurch gekennzeichnet, dass nur das linke Segment leuchtet und in einem
schnelleren Intervall blinkt.
Beispiel
Die Akkukapazität beträgt 50..74 % und der Akku befindet sich in seinem
erlaubten Temperaturbereich für das Laden und Entladen.
Die Akkutemperatur ist zu warm und befindet sich oberhalb des Grenzwertes. Ein
Pufferbetrieb ist nur für 10 Sekunden möglich, der Ladevorgang ist nicht möglich.
Die Akkutemperatur ist zu kalt und befindet sich unterhalb des Grenzwertes. Ein
Pufferbetrieb ist u.U. nur verkürzt gegeben, der Ladevorgang ist nicht möglich.
Interner Fehler der USV, ein Pufferbetrieb ist u.U. nicht möglich.
imc ARGUSfit - Erste Schritte, Edition 3 - 06.12.2023
Kapitel 3
Seite 24
