3.3.5 Fiber-Converter
Der Fiber-Converter ist ein klickbares Modul für den modularen imc ARGUSfit System-Baukasten. Es dient dazu,
dezentral verteilte System-Topologien zu ermöglichen.
Dazu setzt das Modul den internen High-Speed ARGUS-Systembus, welcher die ARGUS Messverstärker- und
Interface-Module über den Klickverbinder verbindet, im Sinne eines Medienkonverters auf eine faseroptische
Datenstrecke um. Somit kann die Klickverbindung durch den Einsatz je eines Converter-Moduls (Master/Slave)
und eines Glasfaserkabels zu einer räumlich weit verteilten Anordnung des gesamten ARGUS-Systems erweitert
werden.
Der in dieser Weise abgesetzte Satelliten-Block wird durch die Versorgungsbuchse des Slave-Converters
gemeinsam mit Spannung versorgt.

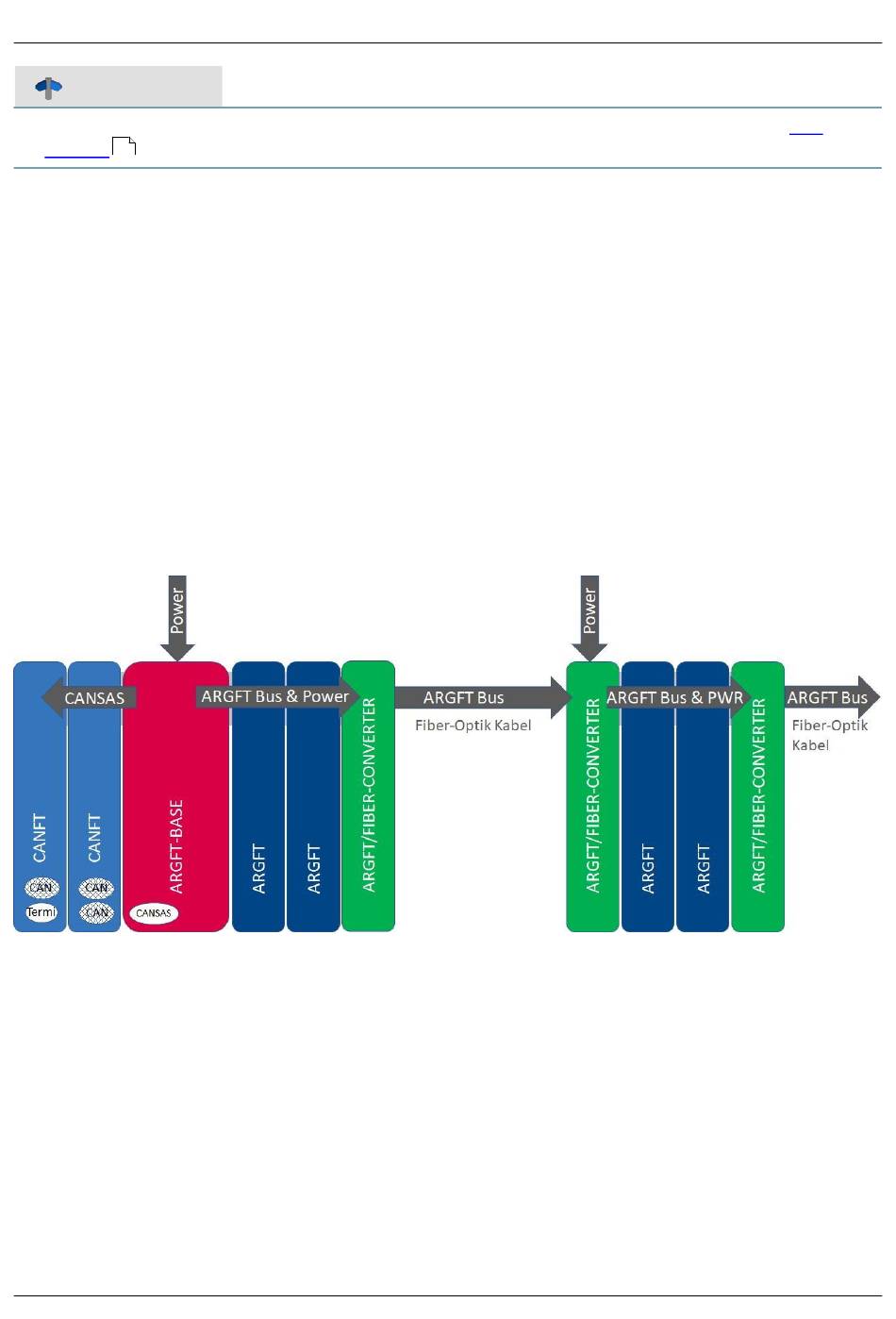

Anwendung Fiber-Converter
Je ein Fiber-Converter wird rechts (Master) bzw. links (Slave) an einen imc ARGUSfit Satelliten-Block angeklickt.
Die Converter sind einheitlich aufgebaut und erkennen ihre Master/Slave Funktion automatisch:
Die Spannungsversorgung des Basis-Blocks wird über die Versorgungsbuchse der Basiseinheit realisiert. Die
Spannungsversorgung des Satelliten-Blocks (ARGFT Satelliten-Block #1) und evtl. weiterer Satelliten-Blöcke #2..n
wird jeweils über die Versorgungsbuchse der an diese Satelliten-Blöcke angeklickten Slave Fiber-Converter
realisiert. Dazu ist an der LEMO.0B (2-polig) Buchse "POWER" des Converters eine DC-Versorgungsspannung
oder ein AC/DC Adapter anzuschließen.
Erkennt der Slave Fiber-Converter keine Signalaktivität über das angeschlossene Glasfaserkabel, so deaktiviert er
die Spannungsversorgung der angeklickten Module und der Slave Fiber-Converter befindet sich im Ruhezustand
(Sleep-Mode mit reduziertem Leistungsbedarf). Wird Signalaktivität erkannt, schaltet sich die
Spannungsversorgung für die angeklickten Module ein. Ein Abschalten der Basiseinheit führt somit immer auch
zum Abschalten der Satelliten-Blöcke, die Slave Fiber-Converter werden in den Ruhezustand versetzt.
