Cablaggio Elettrico - dirna Bergstrom bycool green COMPACT 3.0 Montageanweisungen

COMPACT 3.0
ES
IT
Precauzione: non invertire le polarità collegando l'apparecchiatura alla batteria. Se si desse il caso, il
controllo elettronico emetterà alcuni suoni a intervalli. Non deve essere toccato nessun tasto sia del pannello
sia del comando dell'apparecchiatura, perché possono prodursi danni irreparabili. Al segnale di questi suono
a intervalli, staccare l'apparecchiatura dalla batteria e verificare la polarità del collegamento.
Ventilatore
Cablaggio comunicazione
Az Blu
N Nero
R Rosso
V Verde
B Bianco
A Giallo
Na Arancione
M Marrone
Controllo
elettronico
compressore
AVVISO IMPORTANTE!
Na
Controllo elettronico
Compressore
ºC
ºF
ON/OFF
TEMP
Fascio di cavi
Fusible 10 A.
Fusible 50 A.
Batteria
66
Air conditioning for vehicles

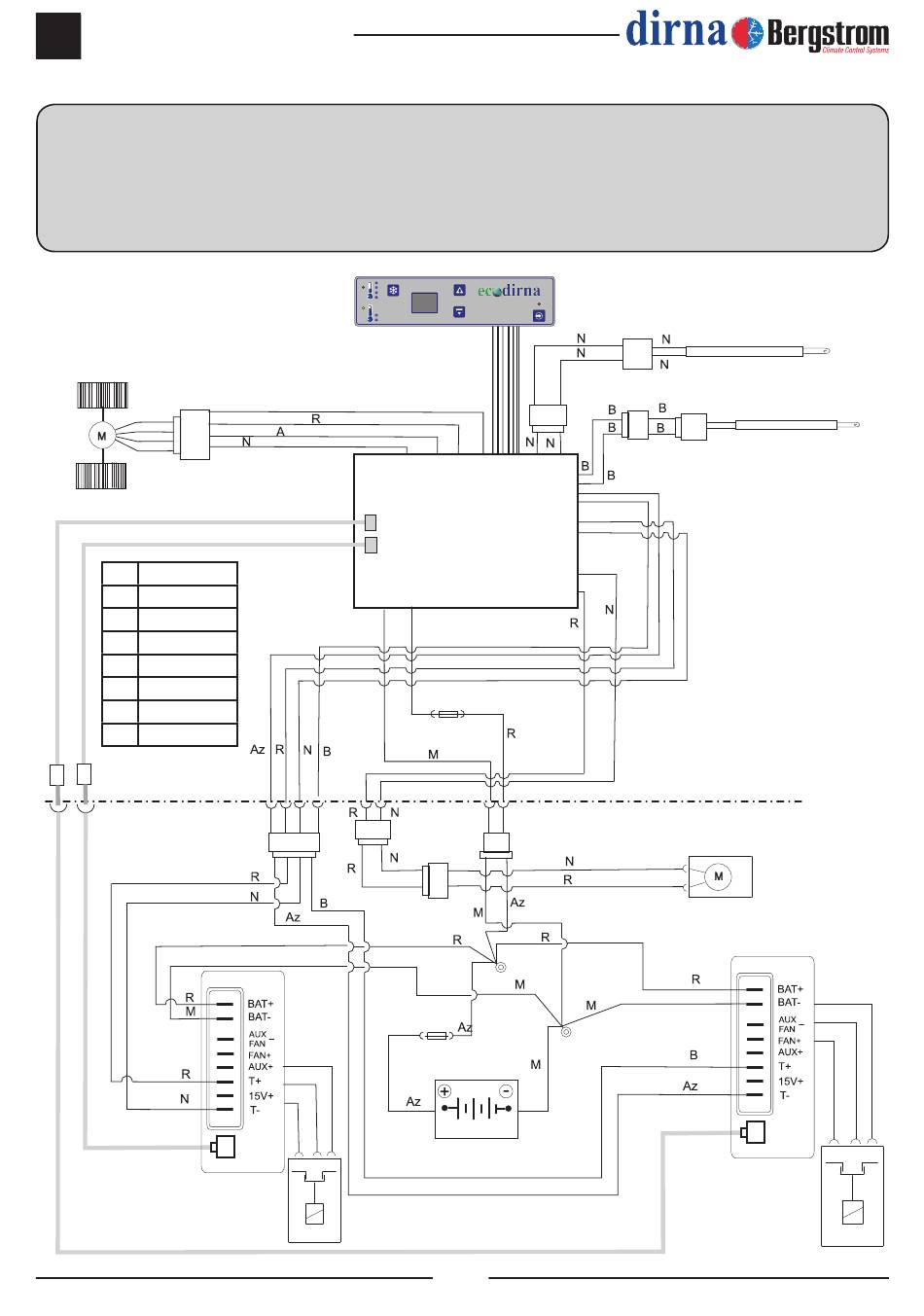

Cablaggio elettrico

Sonda di temperatura
Sonda antigelo
Elettroventilatore
Controllo elettronico
compressore
Compressore
