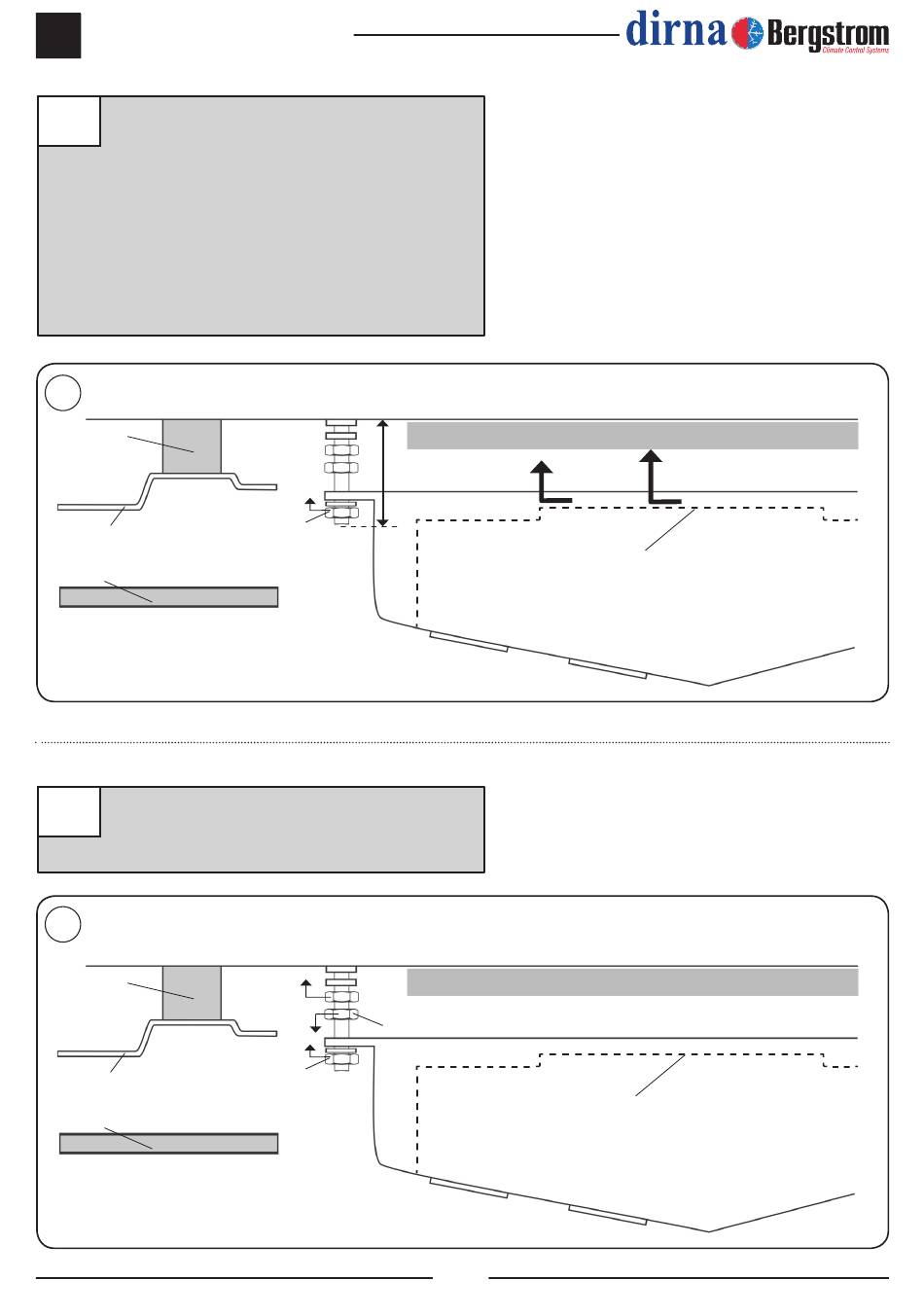

Posizionare il frontalino sulle viti prigioniere
11
precedenti con (1) rondella M6 a testa larga e
(1) dado M6 su ogni vite prigioniera. Stringere
i dadi finché il canalizzatore non è a battuta
sulla gommapiuma superiore dell'impianto.
Nota bene: Il canalizzatore di gommapiuma
deve essere
gommapiuma superiore dell'impianto per
evitare perdite d'aria.
11
Guarnizione
EPDM
Tettuccio cabina
Tappezzeria
Stringere il dado indicato al punto 10a finché
12
non tocca la superficie superiore della parte
frontale.
12
Guarnizione
EPDM
Tettuccio cabina
Tappezzeria
a battuta contro
Base unità
D
Dado M6
Base unità
Dado M6 (10a)
Dado M6
la
Guarnizione gommapiuma
Canalizzatore di gommapiuma
Guarnizione gommapiuma
Canalizzatore di gommapiuma
