dirna Bergstrom bycool green COMPACT 3.0 Montageanweisungen Seite 38

COMPACT 3.0
ES
FR

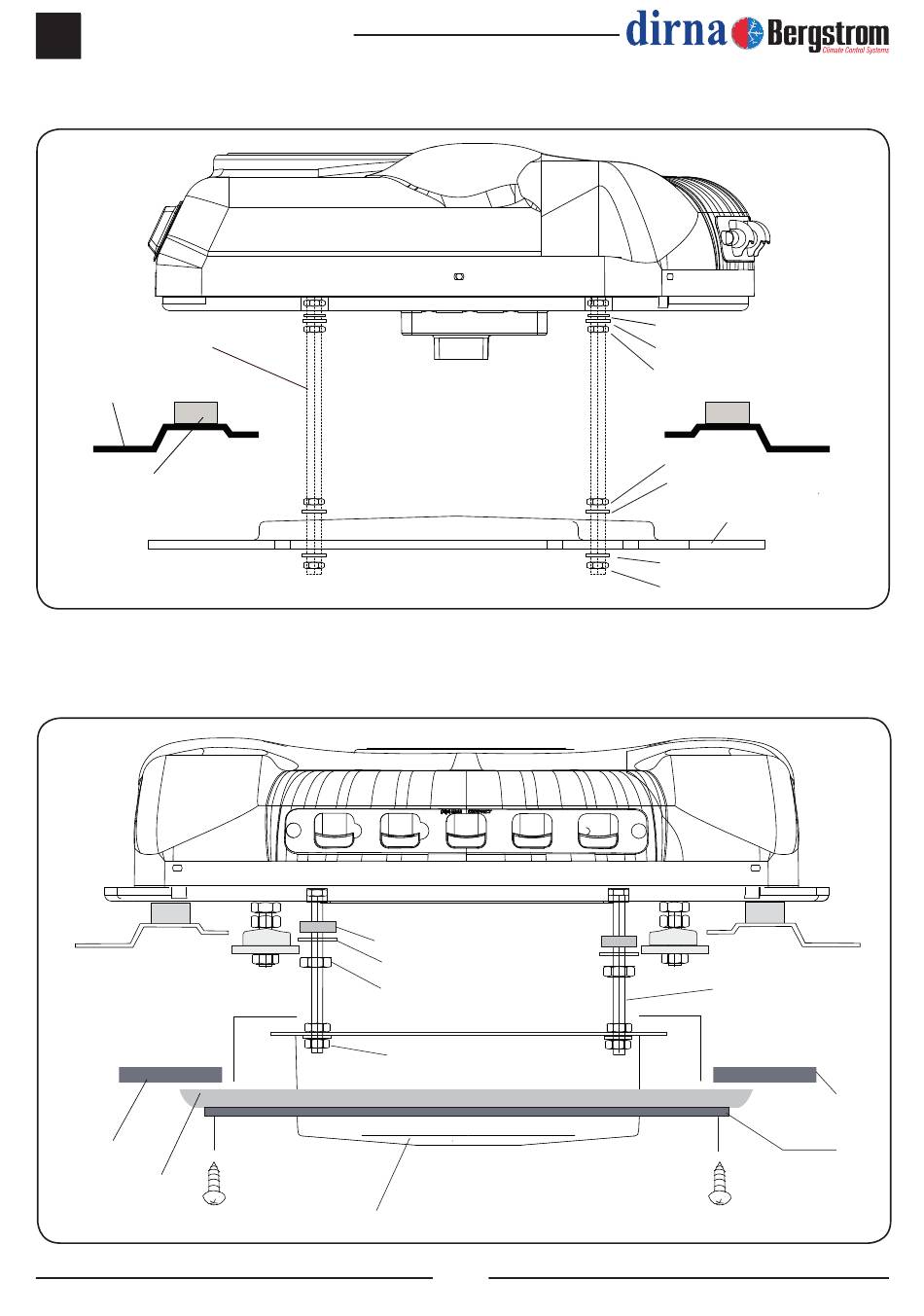

Vue explosée jusqu'à la fixation des supports de fixation
Goujons
M8 x125x100 / 120
Toit de cabine
Joint EPDM 25 mm.
Tapisserie
Cadre console
d'origine
Vue explosée jusqu'à fixation des consoles
Rondelle caoutchouc Ø6
Rondelle plate large Ø6
Écrou M6
Écrou M6
Face avant à fenêtres
38
Air conditioning for vehicles
Rondelle caoutchouc ø 7
Rondelle plate large ø 8
Écrou M8
Écrou M8
Rondelle plate large ø 8
Support de fixation
Rondelle plate large
Écrou autobloquant M8
Goujons M6
Console
(8) Vis 3,5x16
taraudeuse
Tapisserie
