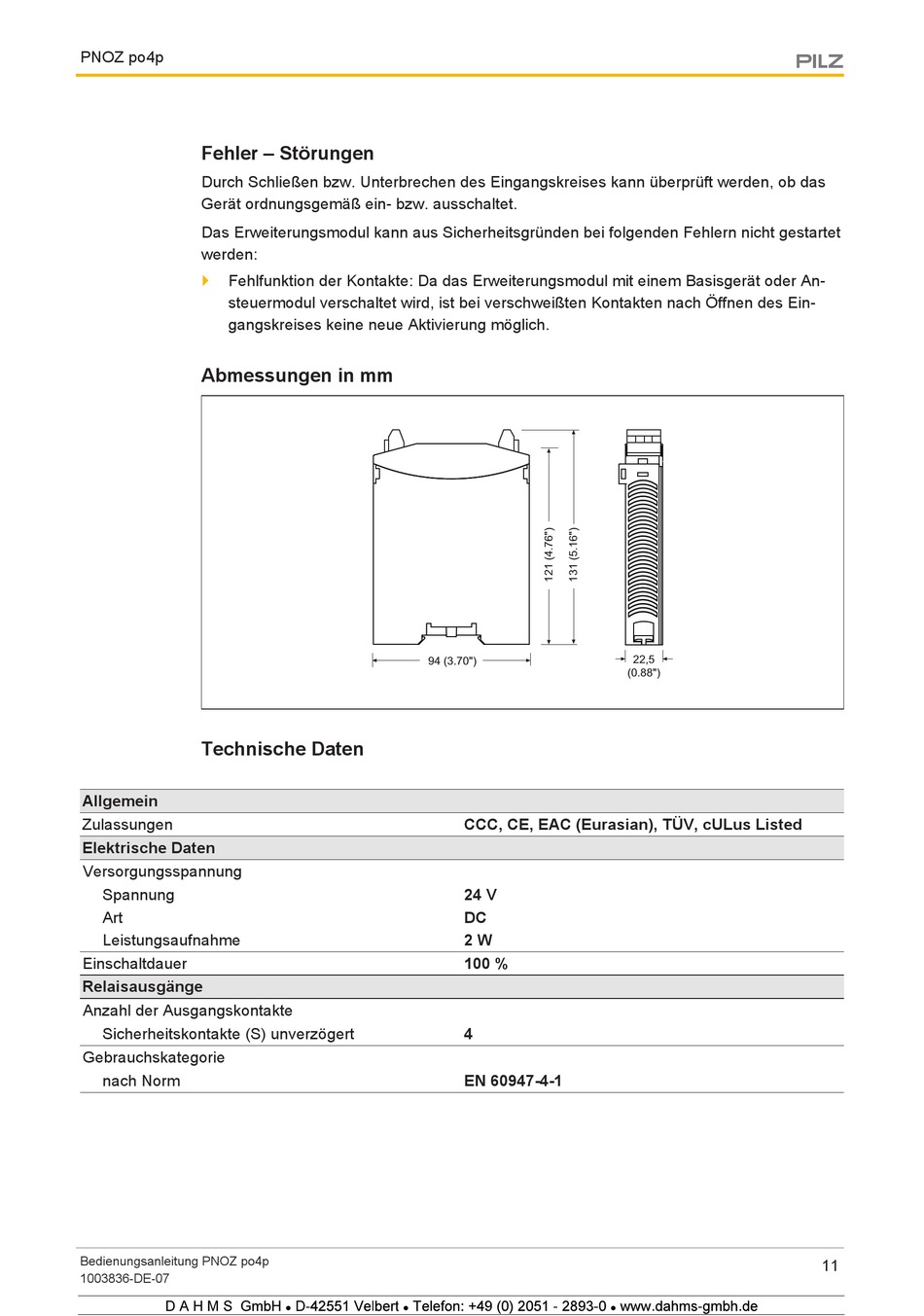

PNOZ po4p
Fehler – Störungen
Durch Schließen bzw. Unterbrechen des Eingangskreises kann überprüft werden, ob das
Gerät ordnungsgemäß ein- bzw. ausschaltet.
Das Erweiterungsmodul kann aus Sicherheitsgründen bei folgenden Fehlern nicht gestartet
werden:
}
Fehlfunktion der Kontakte: Da das Erweiterungsmodul mit einem Basisgerät oder An-
steuermodul verschaltet wird, ist bei verschweißten Kontakten nach Öffnen des Ein-
gangskreises keine neue Aktivierung möglich.
Abmessungen in mm
Technische Daten
Allgemein
Zulassungen
Elektrische Daten
Versorgungsspannung
Spannung
Art
Leistungsaufnahme
Einschaltdauer
Relaisausgänge
Anzahl der Ausgangskontakte
Sicherheitskontakte (S) unverzögert
Gebrauchskategorie
nach Norm
Bedienungsanleitung PNOZ po4p
1003836-DE-07
1234 567 2
94 (3.70")
9
7
9 9
8
8
22,5
(0.88")
CCC, CE, EAC (Eurasian), TÜV, cULus Listed
24 V
DC
2 W
100 %
4
EN 60947-4-1
! " # 6$ 9 % 67 # !
8
11
