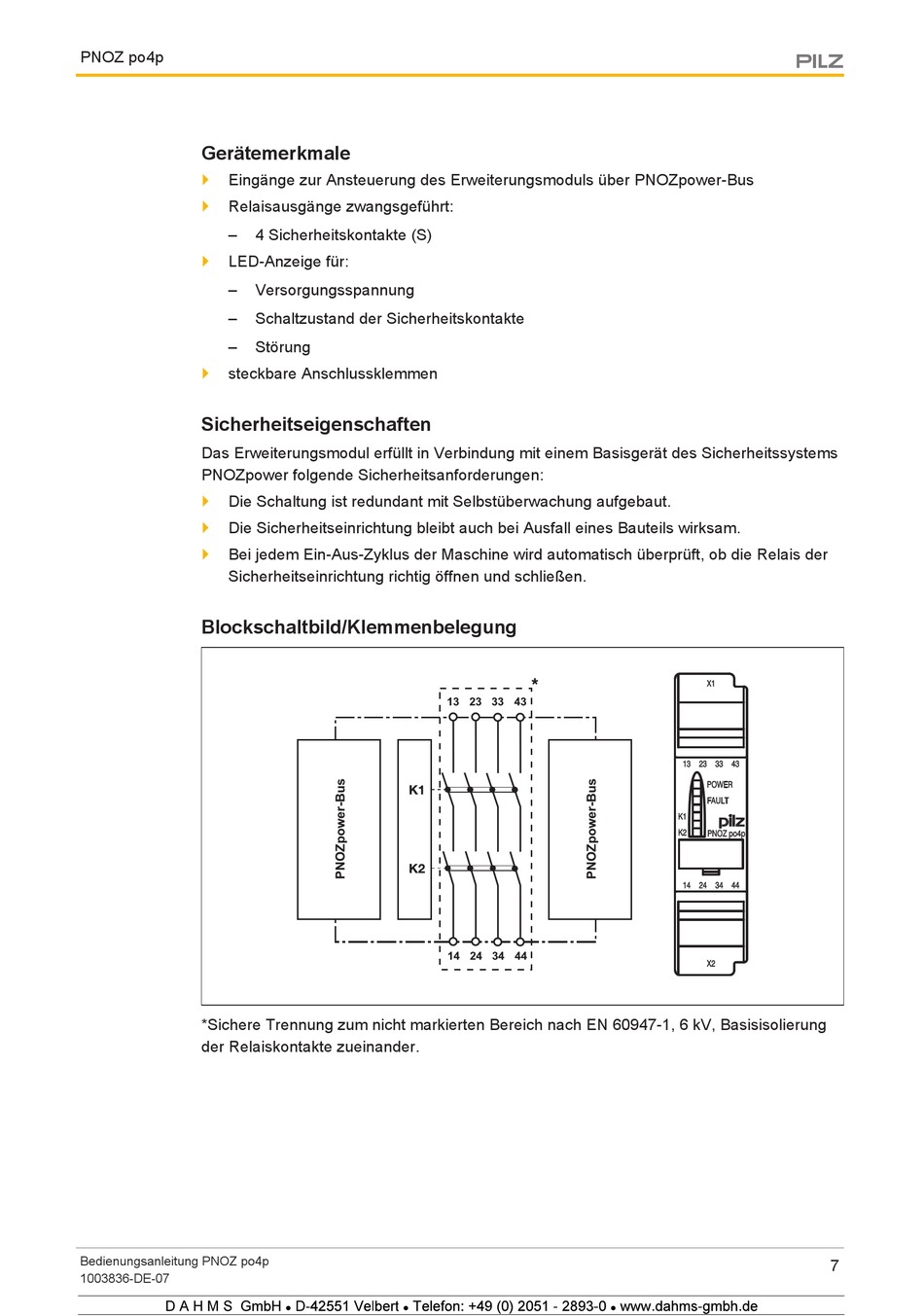

PNOZ po4p
Gerätemerkmale
}
Eingänge zur Ansteuerung des Erweiterungsmoduls über PNOZpower-Bus
}
Relaisausgänge zwangsgeführt:
–
}
LED-Anzeige für:
–
–
–
}
steckbare Anschlussklemmen
Sicherheitseigenschaften
Das Erweiterungsmodul erfüllt in Verbindung mit einem Basisgerät des Sicherheitssystems
PNOZpower folgende Sicherheitsanforderungen:
}
Die Schaltung ist redundant mit Selbstüberwachung aufgebaut.
}
Die Sicherheitseinrichtung bleibt auch bei Ausfall eines Bauteils wirksam.
}
Bei jedem Ein-Aus-Zyklus der Maschine wird automatisch überprüft, ob die Relais der
Sicherheitseinrichtung richtig öffnen und schließen.
Blockschaltbild/Klemmenbelegung
*Sichere Trennung zum nicht markierten Bereich nach EN 60947-1, 6 kV, Basisisolierung
der Relaiskontakte zueinander.
Bedienungsanleitung PNOZ po4p
1003836-DE-07
1234 567 2
4 Sicherheitskontakte (S)
Versorgungsspannung
Schaltzustand der Sicherheitskontakte
Störung
9
7
9 9
8
8
13 23 33 43
14 24 34 44
! " # 6$ 9 % 67 # !
8
7
