Betriebsbereitschaft herstellen

Das Erweiterungsmodul ist betriebsbereit, wenn es über den PNOZpower-Bus mit einem
Basisgerät verbunden ist.

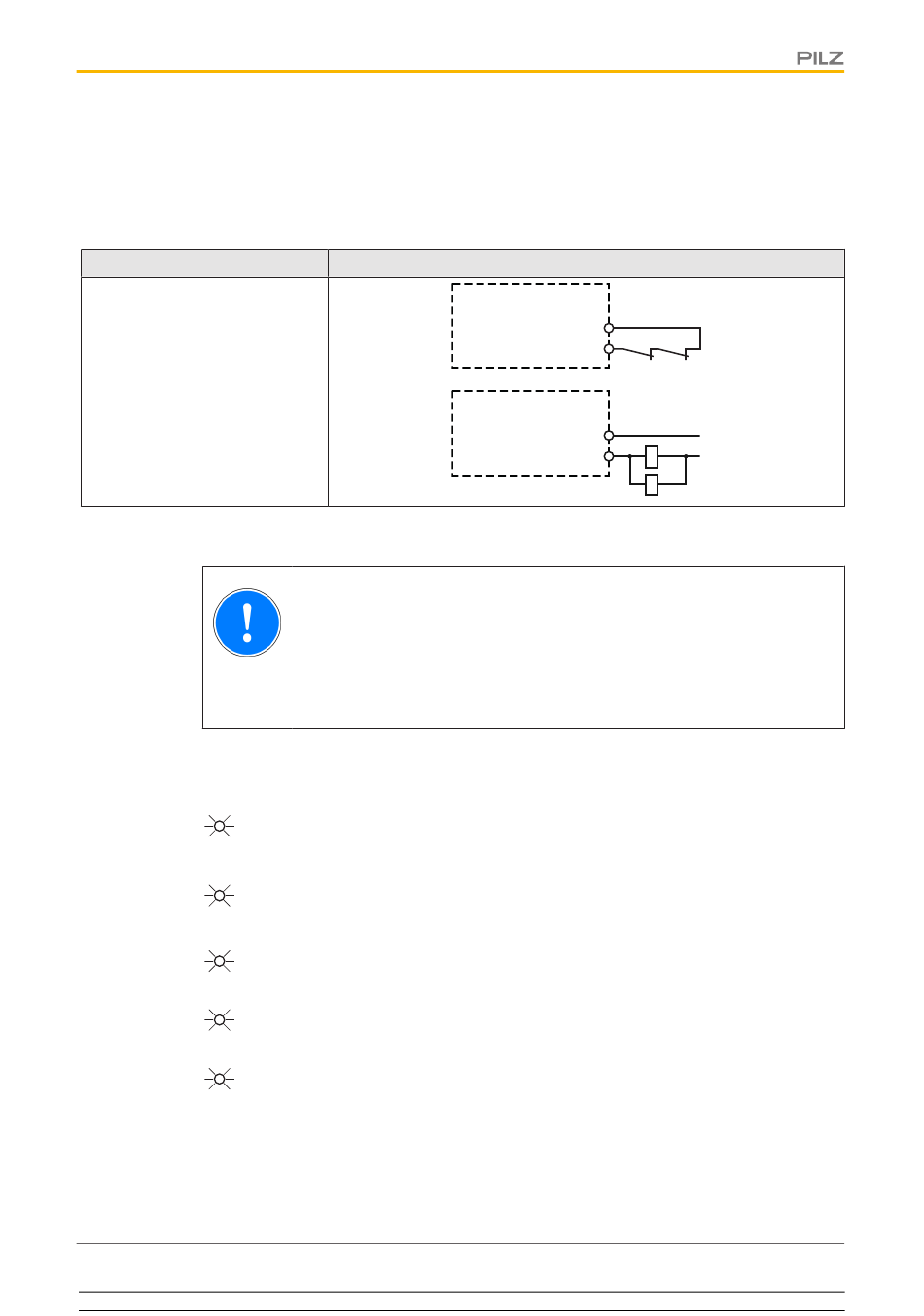

Wenn Schütze angesteuert werden sollen, empfehlen wir die folgende Beschaltung:
Rückführkreis
Kontakte externer Schütze

Betrieb

Statusanzeigen

LEDs zeigen den Status und Fehler während des Betriebs an:
Bedienungsanleitung PNOZ po4p
1003836-DE-07
1234 567 2
Basisgerät
Erweiterungsmodul
WICHTIG
Führen Sie nach der Erstinbetriebnahme und nach jeder Änderung der Ma-
schine/Anlage eine Prüfung der Sicherheitsfunktion durch. Die Prüfung der
Sicherheitsfunktion darf ausschließlich durch qualifiziertes Personal durch-
geführt werden.
LED leuchtet
POWER
Versorgungsspannung liegt an.
K1
Sicherheitskontakte von Kanal 1 sind geschlossen
K2
Sicherheitskontakte von Kanal 2 sind geschlossen
FAULT
Fehlfunktion der Kontakte
9   7               9  9
8 8
Y1
K5 K6
Y2
L1
13 (23 ...)
K5
N
14 (24 ...)
K6
