PNOZ po4p

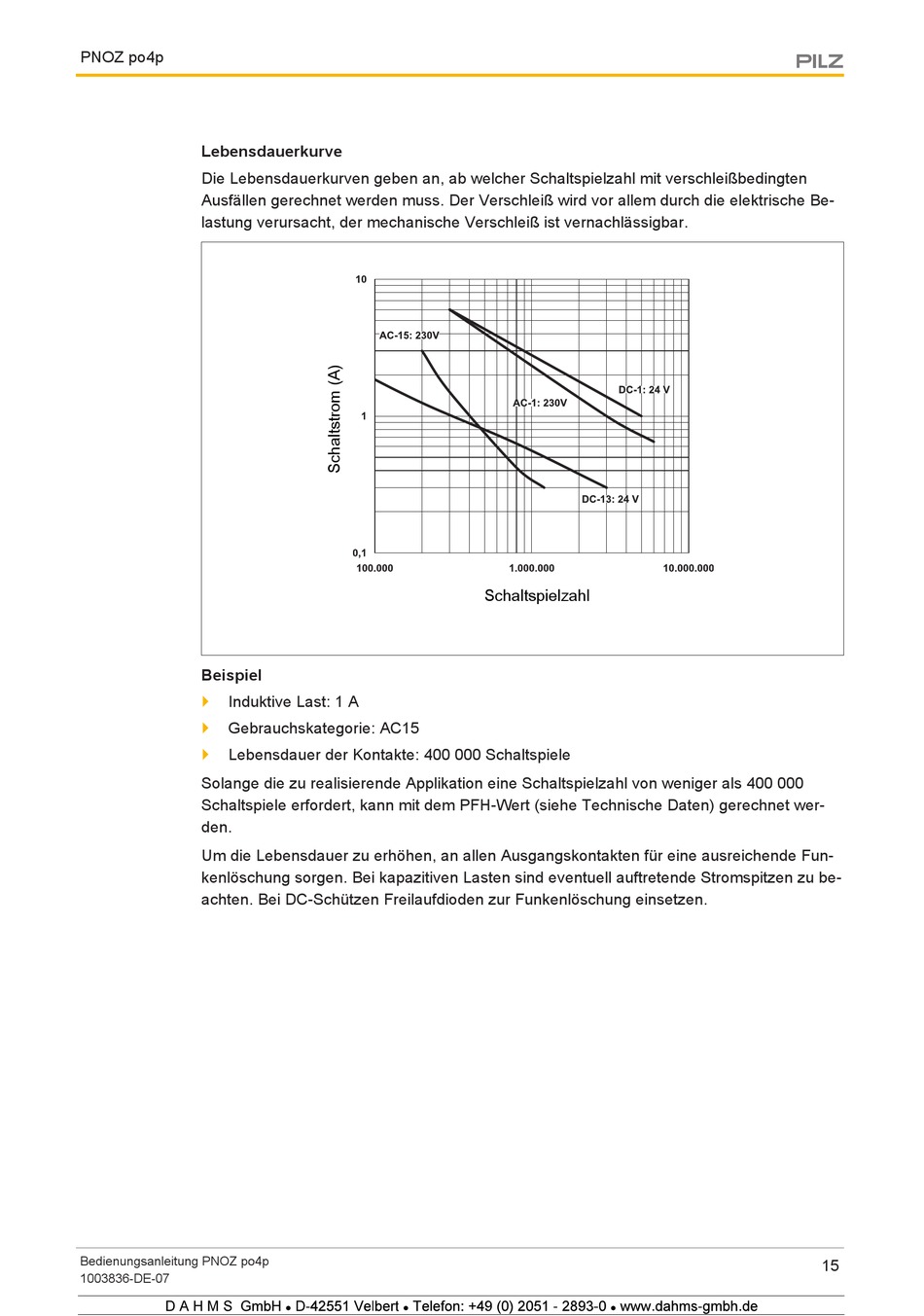

Lebensdauerkurve
Die Lebensdauerkurven geben an, ab welcher Schaltspielzahl mit verschleißbedingten
Ausfällen gerechnet werden muss. Der Verschleiß wird vor allem durch die elektrische Be-
lastung verursacht, der mechanische Verschleiß ist vernachlässigbar.
Beispiel
}
Induktive Last: 1 A
}
Gebrauchskategorie: AC15
}
Lebensdauer der Kontakte: 400 000 Schaltspiele
Solange die zu realisierende Applikation eine Schaltspielzahl von weniger als 400 000
Schaltspiele erfordert, kann mit dem PFH-Wert (siehe Technische Daten) gerechnet wer-
den.
Um die Lebensdauer zu erhöhen, an allen Ausgangskontakten für eine ausreichende Fun-
kenlöschung sorgen. Bei kapazitiven Lasten sind eventuell auftretende Stromspitzen zu be-
achten. Bei DC-Schützen Freilaufdioden zur Funkenlöschung einsetzen.
Bedienungsanleitung PNOZ po4p
1003836-DE-07
1234 567 2
9
7
9 9
8
8
Schaltspielzahl
! " # 6$ 9 % 67 # !
8
15
