Übersicht Der Hauptkomponenten - Webasto DBW2010 Einbauanweisung Und Bedienungsanweisung

Einbau- und Bedienungsanweisung
Datum: 3. Februar 2010
Dokument Nr.: 3392040C - DE
3.3 Übersicht der Hauptkomponenten
1
2
3
4

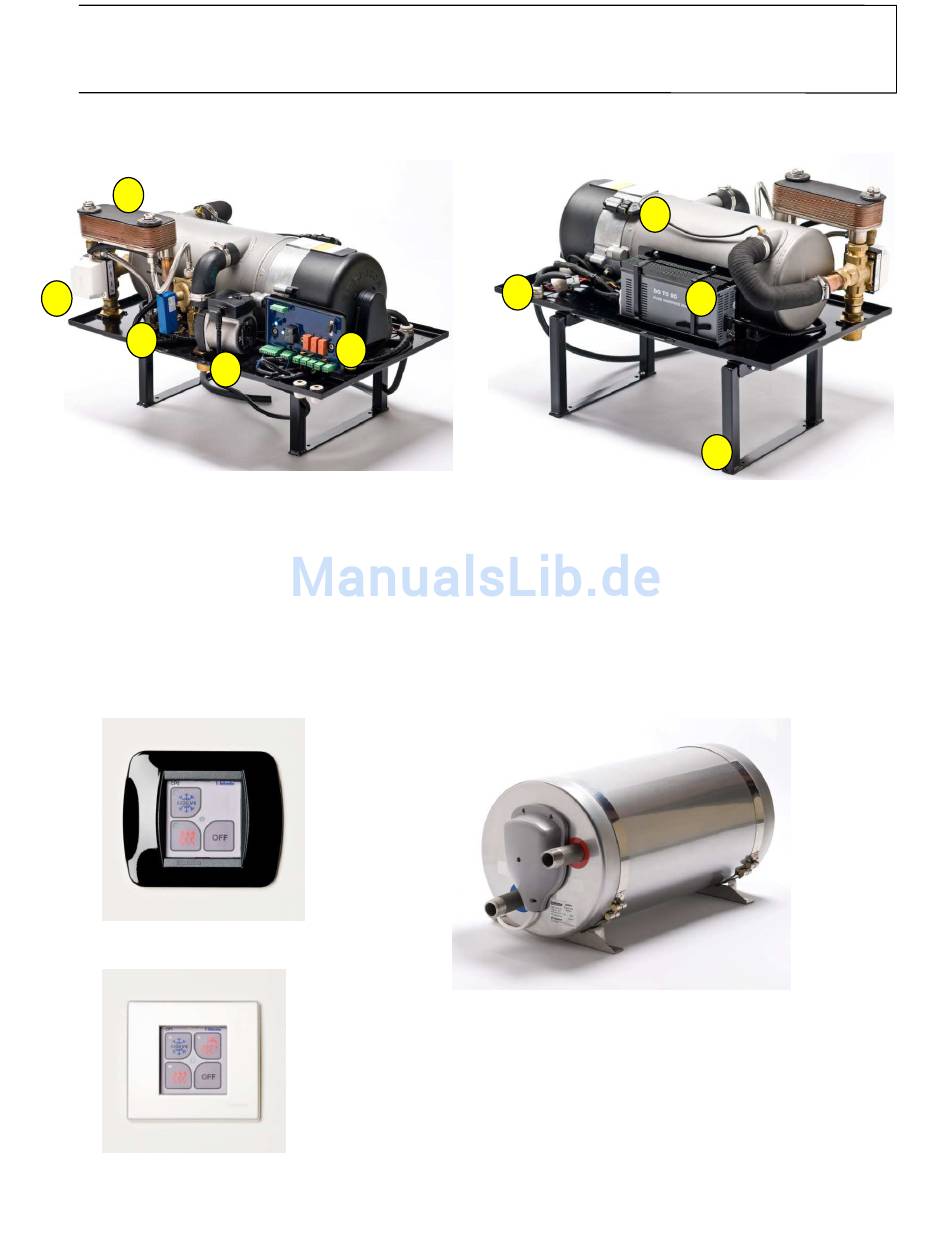

1. Plattenwärmetauscher mit Entlüftungsschrauben (Modell T)
2. Dreiwegehahn 230 Volt (Modell T und BC)
3. Durchflussschalter, Modell T
4. Umwälzpumpe 230 Volt
5. Elektronisches Steuerelement mit Serviceschalter und Kontroll-LED
6. Brennstoffanschluss, standardmäßig mit Rückanschluss
7. Diesel-Heizgerät 12/24 Volt, modellabhängig 11,6 ....40,0 kW
8. Spannungsumwandler 12/24 Volt auf 230 Volt
9. Montagerahmen, auch lieferbar als Wandmontagerahmen (beide optional)
Bedienelement CH
Bedienelement BC und T
6
5
Puffertank mit integriertem elektrischem
Heizelement 230 Volt, 750 Watt.
Der Tank ist auch mit einem Thermostat zum
Ein- und Ausschalten des Webasto-Heizgeräts
ausgerüstet, wird mit den Modellen CH, BT
und T mitgeliefert
Zentralheizung
7
8
9
mit
