Elektronisches Steuerelement - Webasto DBW2010 Einbauanweisung Und Bedienungsanweisung

Einbau- und Bedienungsanweisung
Datum: 3. Februar 2010
Dokument Nr.: 3392040C - DE
•
•

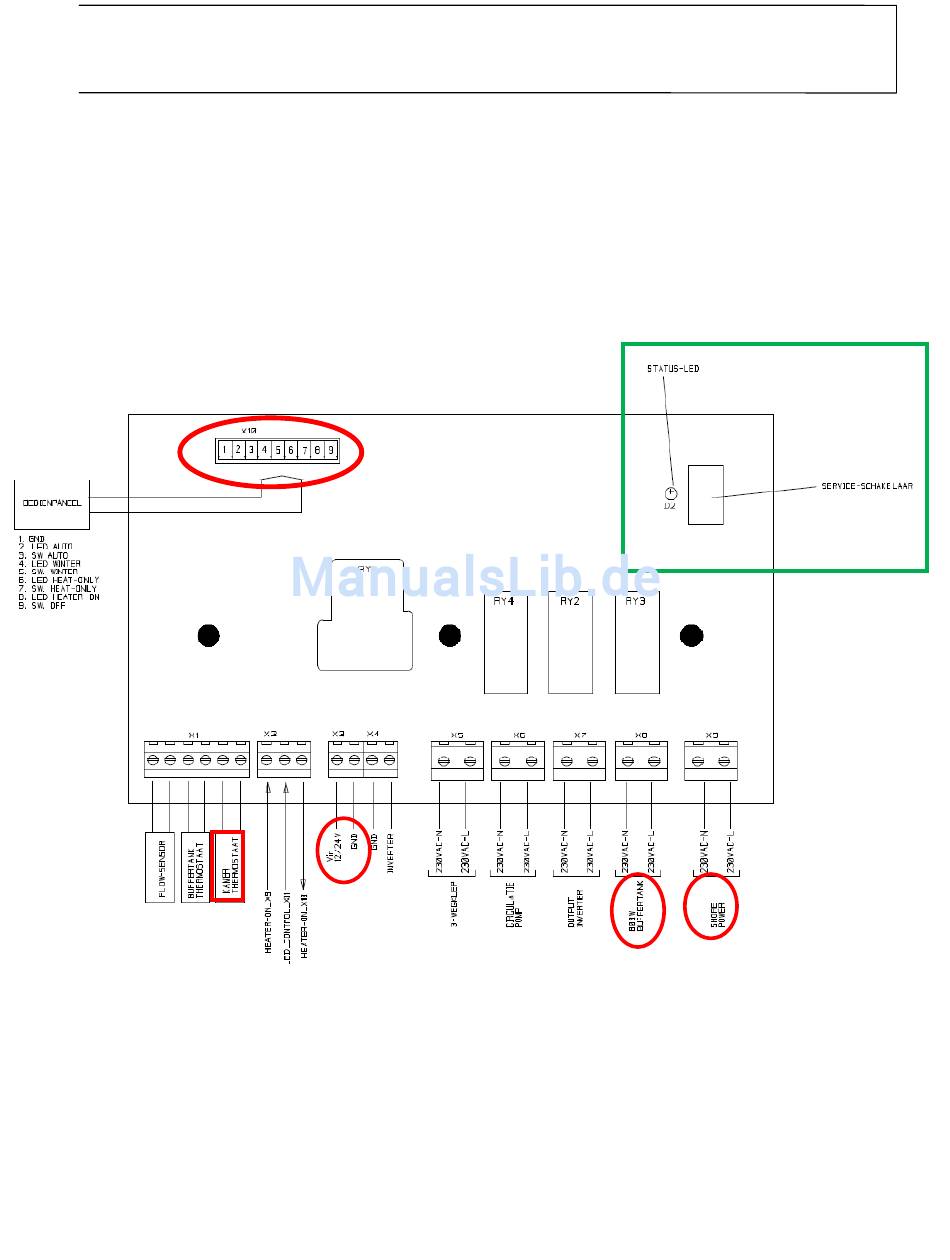

4.10 Elektronisches Steuerelement

Das elektronische Steuerelement ist mit einem Serviceschalter und einer Kontroll-LED ausgestattet,
bei den Modellen ab 23 kW wird eine eventuelle Störung durch einen Blinkcode über die LED
gemeldet. Bei Servicearbeiten kann das Gerät über den Serviceschalter außer Betrieb gesetzt
werden
Für das Kabel des eingehenden 230-Volt-Anschlusses sowie für das ausgehende
Kabel des Puffertank-Heizelements gibt es jeweils eine separate Durchführung,
Kabel mit 3 x 1,5 mm2 verwenden.
Hauptspeisung DC 12/24 Volt bis 7,5 m 4 mm
Zentralheizung
2 2
, von 7,5 bis 15 m 6 mm .
