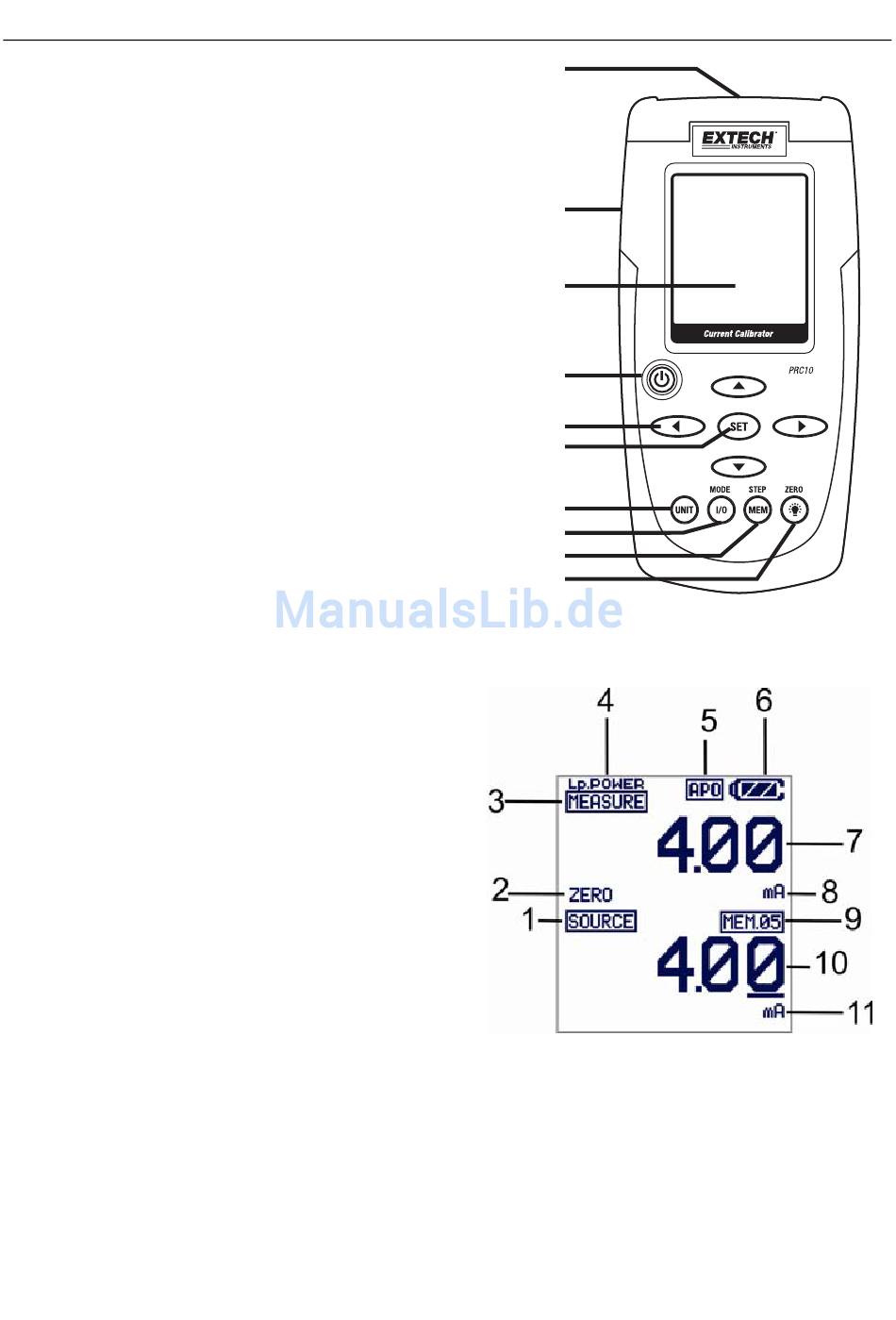

Aufbau des Messgeräts
1.
AC-Netzadapter-Eingangsbuchse
2.
Display
3.
Ein-/Ausschalter
4.
Pfeiltasten zur Einstellung des Quellenausgangs
5.
SET-Taste
6.
UNIT-Taste (mA oder %)
7.
I/O / MODE-Taste
8.
MEM / STEP-Speichertaste
9.
Hintergrundbeleuchtung/ZERO-Taste
10. Eingangsbuchsen für Messleitungen
Displaylayout
1.
Symbol für Betriebsart SOURCE (Quelle)
2.
Statussymbol für NULL-Funktion
3.
Symbol für Betriebsart MEASURE (Messung)
4.
Symbol für Schleifenstrom
5.
Aktivitätssymbol für Abschaltautomatik
6.
Symbol für Batteriestatus
7.
Wert der Betriebsart MEASURE (Messung)
8.
Symbol der Einheit für Betriebsart MEASURE
(Messung)
9.
Speicherplatz des Datenloggers
10. Wert der Betriebsart Quelle
11. Symbol der Einheit für Betriebsart Quelle
10
1
2
3
4
5
6
7
8
9
3
PRC10-EU-DE-V1.2 1/13
