BETRIEBSART

Der Heizkessel kann mit Zusatz-Außenthermostaten ausgerüstet werden, die es ermöglichen, seine
Funktionsweise an die Erfordernisse der Anlage anzupassen und darauf einzustellen.
Die Betriebsarten "Winter", "Winter Sanitär" und "Sommer" sind für die Verwendung der Thermostate
bestimmt. Wenn keine Thermostate verwendet werden, bleibt der Betrieb der Maschine derselbe,
unabhängig von der Betriebsart. Die Außenthermostate sind an die Klemmleiste hinten am Heizkessel
anzuschließen.
Es obliegt dem Installateur, die Erdung der Zusatzvorrichtung, die am Heizkessel angebracht wird, zu
überprüfen. Falls nötig, muss man für eine Zusatzerdungsanlage sorgen. Man muss besonders darauf
achten, dass die Kabel nicht mit erhitzten Bauteilen in Berührung kommen.
Auf der hinteren Seite des Tanks befi nden sich, unmittelbar über der Klemmleiste, 4 Bohrungen für die
Befestigung der im Zubehörbeutel mitgelieferten Kabelverschraubungen.

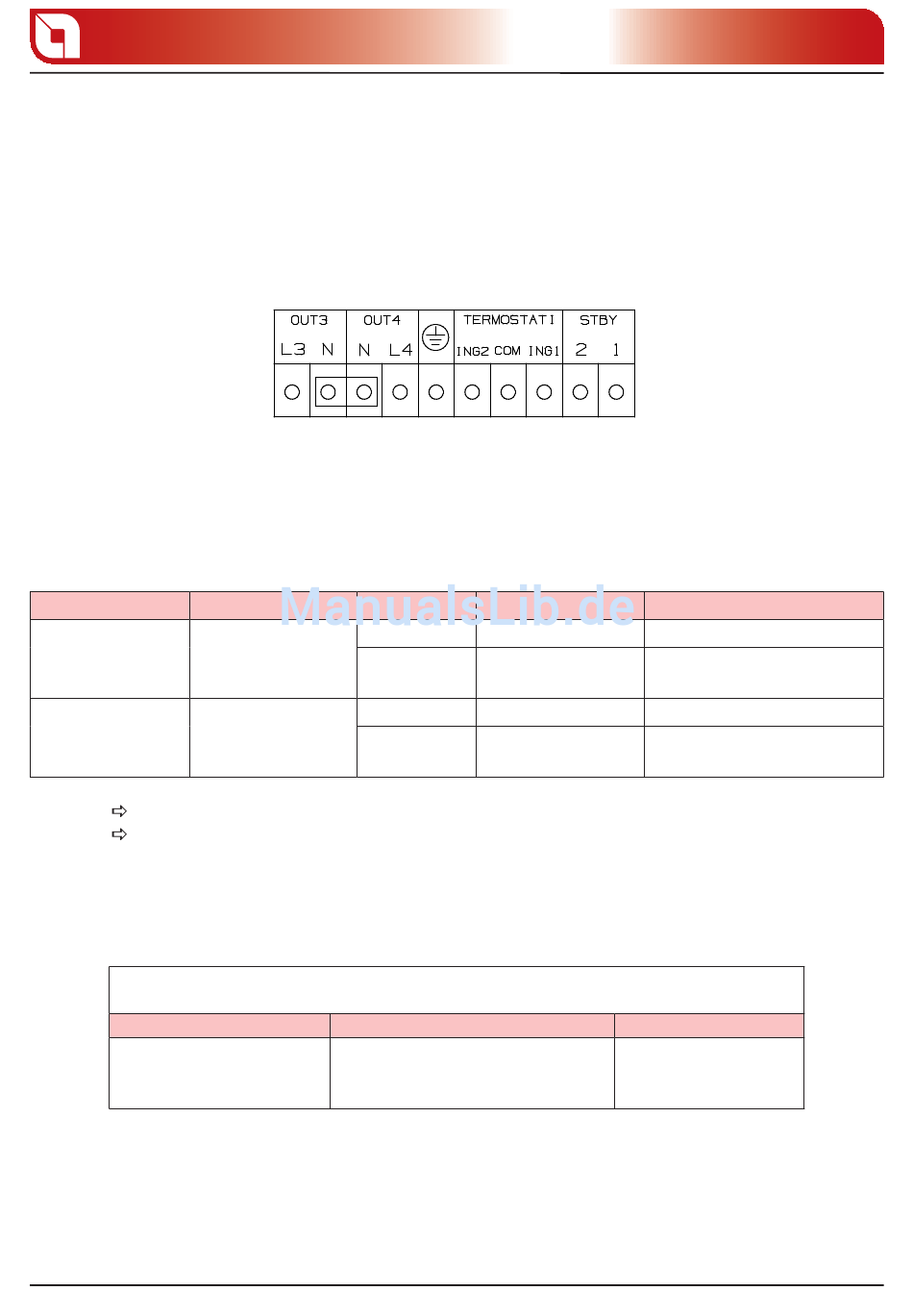

THERMOSTAT
ING 1 (T1)
ING 2 (T2)
ING1 (T1) Eingang für Verbindung zwischen Klemmen ING1 und COM der Klemmleiste
ING2 (T2) Eingang für Verbindung zwischen Klemmen ING2 und COM der Klemmleiste
Die Zustände der Ausgänge, die in der unten stehenden und den nachfolgenden Tabellen angegeben
sind, gelten nur, wenn die Pumpe in Betrieb ist (Wassertemperatur über der Kondensatschutz-
Schwelle).
Status Klemmen
ING1 und ING2
geschlossen
(werkseitig überbrückt)
30
AUSGANG KONTAKT
Geschlossen Wärmeanforderung
OUT 4
Off en
Geschlossen Wärmeanforderung
OUT 3
Off en
Betrieb mit werkseitiger Standardkonfi guration
BETRIEBSART WINTER
OUT4 aktiv (230 V, 50 Hz)
OUT3 aktiv (230 V, 50 Hz)
abbildung 7.2

BEDEUTUNG

Keine
Wärmeanforderung
Keine
Wärmeanforderung
Status Ausgänge
Kapitel 7
ANZEIGE
t1 ausgeschaltet auf Display D2
t1 eingeschaltet auf Display D2
t2 ausgeschaltet auf Display D2
t2 eingeschaltet auf Display D2
Status Heizkessel
Heizkessel
eingeschaltet
BETRIEBSBESCHREIBUNG DES PRODUKTS
