ANSCHLUSS DES GERÄTES AN DEN SCHORNSTEIN UND ABZUG DER
VERBRENNUNGSPRODUKTE
Der Schornstein darf nur die Rauchgase aus einem einzigen Wärmeerzeuger aufnehmen.
Der direkte Auslass in geschlossene Räume ist verboten, auch wenn diese nach oben off en sind.
Der direkte Auslass der Verbrennungsprodukte muss über Dach erfolgen, die Rauchgasleitung muss die
im Abschnitt "Schornstein oder Einzelrauchgasrohr" beschriebenen Eigenschaften aufweisen.

SCHORNSTEINKOPF

Der Schornsteinkopf muss folgenden Anforderungen entsprechen:
der Innenquerschnitt muss gleich dem des Schornsteins sein;
der nutzbare Auslassquerschnitt darf nicht kleiner sein als der doppelte Innenquerschnitt des
Schornsteins;
er muss so konstruiert sein, dass Regenwasser, Schnee, Fremdkörper nicht eindringen können und
dass auch bei Wind mit beliebiger Richtung und Neigung der Austritt der Verbrennungsprodukte
gewährleistet ist.
es muss so angeordnet sein, dass eine angemessene Verteilung und Verdünnung der
Verbrennungsprodukte gewährleistet ist, und vor allem außerhalb der Rückfl usszone, in der es häufi g zu
Gegendruckbildung kommen kann. Die Größe und Beschaff enheit dieser Zone ist je nach Neigungswinkel
des Daches verschieden, daher ist es notwendig, die in den unten stehenden Abbildungen angegebenen
Mindesthöhen einzuhalten.
Der Schornsteinkopf darf keine mechanischen Absaugvorrichtungen besitzen.

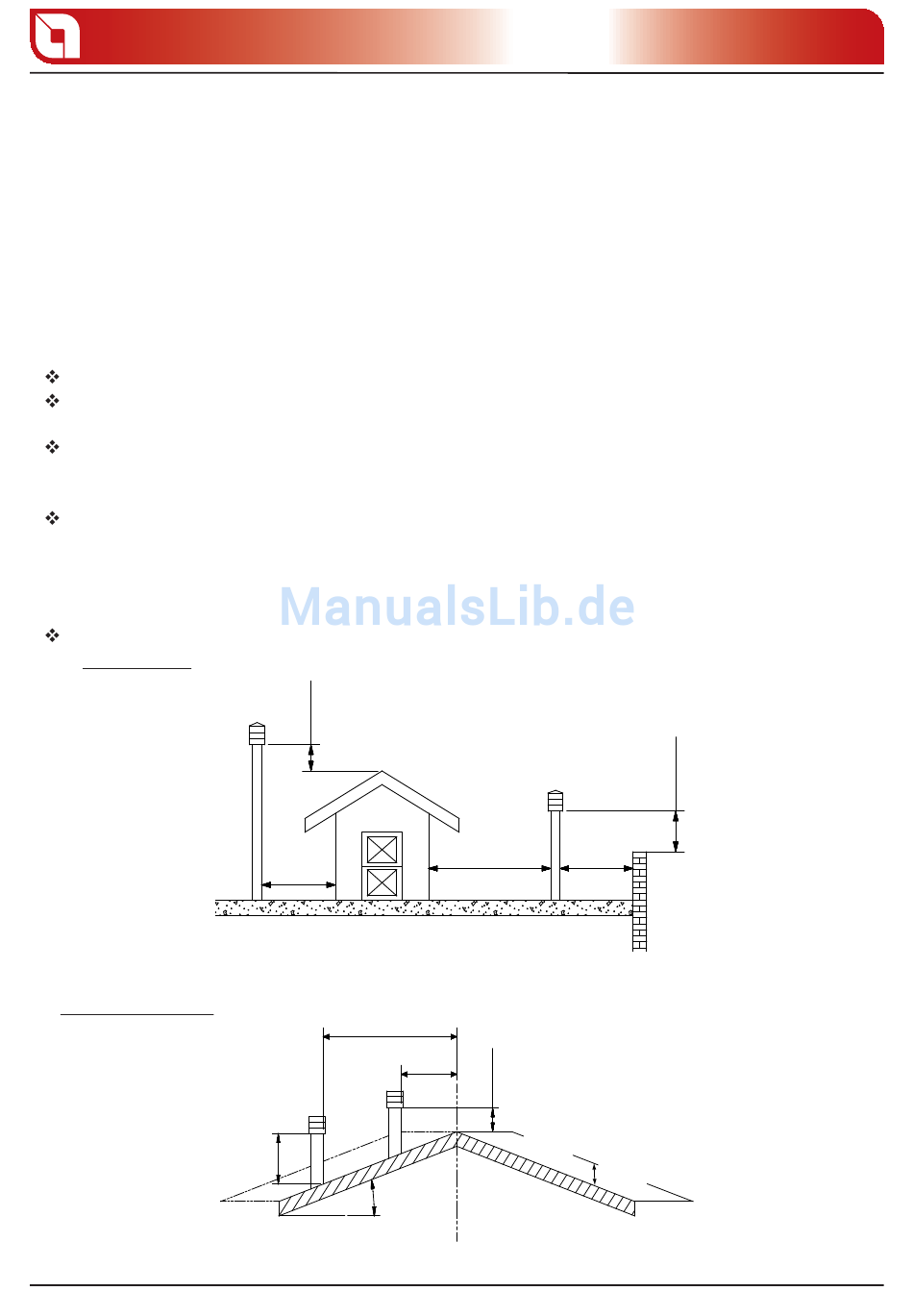

FLACHDACH
GENEIGTES DACH
24
50 cm
< 5 m
Abstand > A
Abstand < A
H min
β
< 5 m
> 5 m
abbildung 5.9
50 cm über First
RÜCKFLUSSZONE
abbildung 5.10
MONTAGE - UND INSTALLATIONSANLEITUNG
Kapitel 5
50
Höhe der Rückfl usszone
