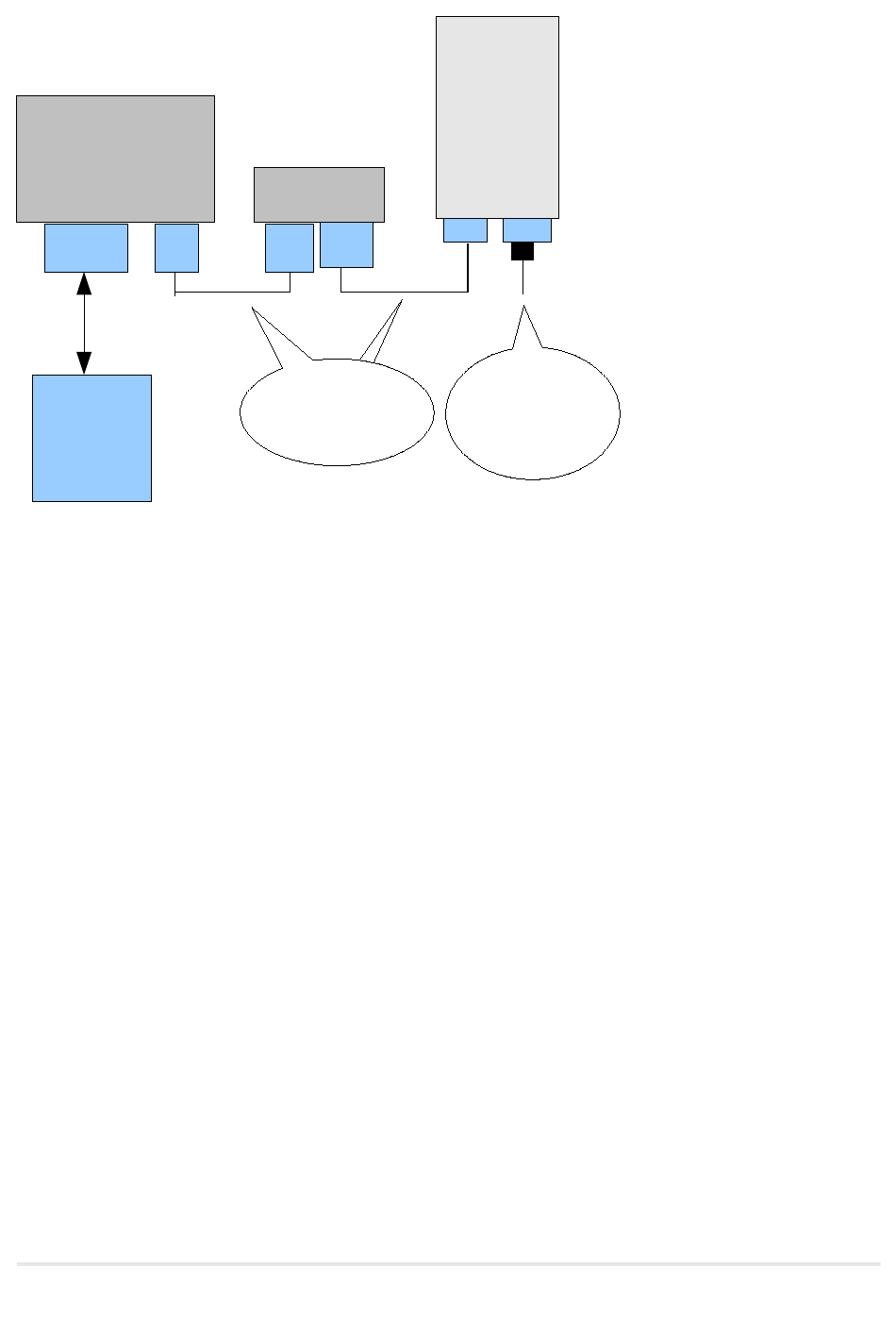

1. Verbinden Sie den 9poligen Stecker noch nicht mit dem SolarLog.
2. Stecken Sie den 25poligen Stecker in die 25polige Buchse des
Schnittstellenwandlers.
3. Stecken Sie den 4poligen RJ11-Stecker in den Schnittstellenwandler.
4. Stecken Sie den 8poligen RJ45-Stecker in die IN-Buchse des ersten
Wechselrichters.
5. In die OUT-Buchse des Wechselrichers stecken Sie den Abschluss-Stecker.
6. Verbinden Sie den Wandler mit dem kleinen, beiliegenden Steckernetzteil.
Achtung! Stecken Sie erst das 9polige Datenkabel an den SolarLog, wenn alle
Wechselrichter einspeisen. Ansonsten werden nicht alle Wechselrichter erkannt.
Hinweis: Die LED-E am SolarLog zeigt den Kommunikationsstatus an. Sobald alle Kabel
korrekt eingesteckt sind und die Wechselrichter aktiv sind, schaltet die rot leuchtende LED
aus.
SolarLog
100e
Wandler
RJ11
25pol
4pol
2 Spezialkabel
(SolarLog beiliegend)
Solare Datensysteme
WR1
IN
OUT
Abschluss-Stecker
(SolarLog beiliegend)
