Aufbaurichtlinien
Checkliste für den EMV-gerechten Aufbau von Steuerungen

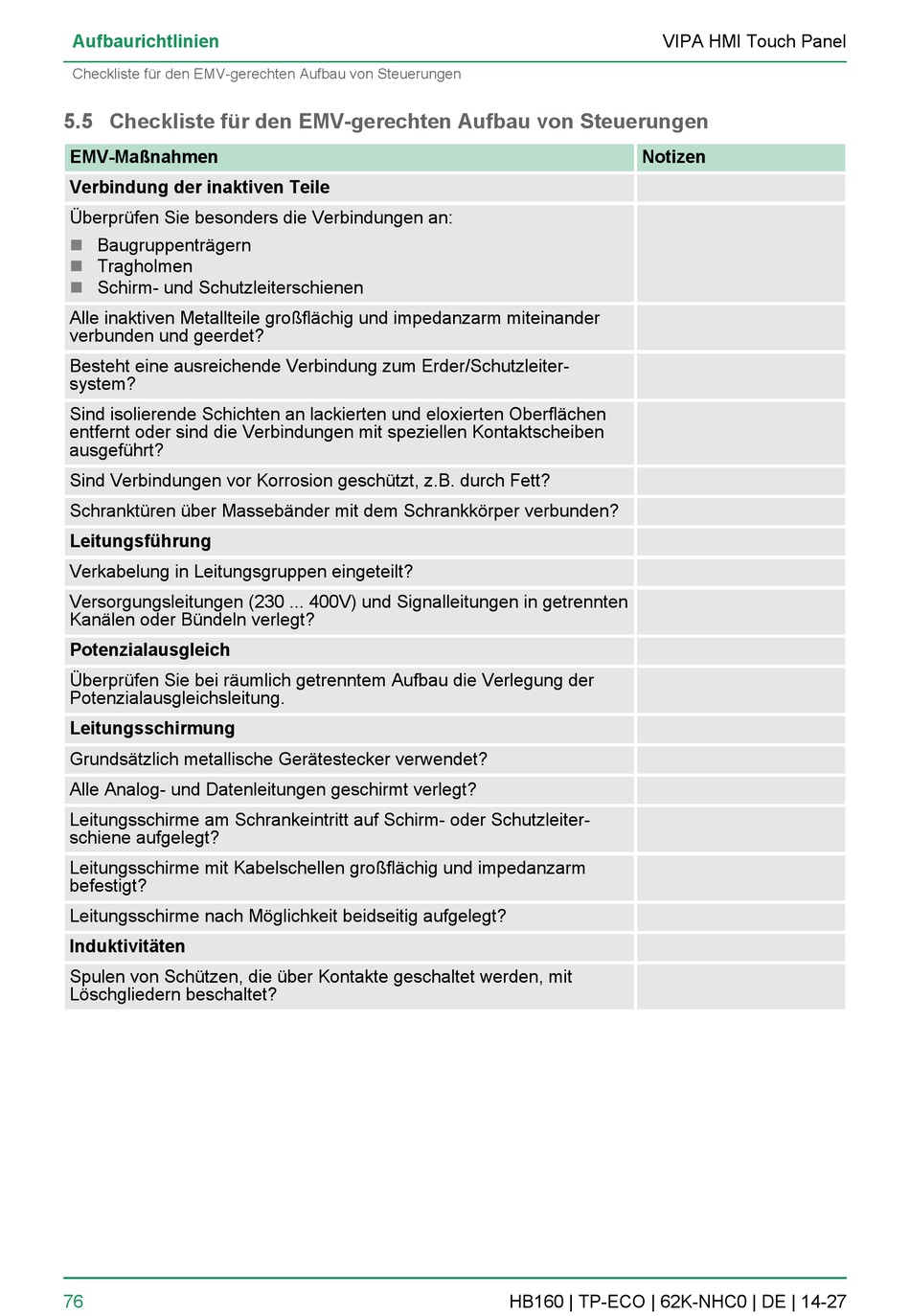

5.5 Checkliste für den EMV-gerechten Aufbau von Steuerungen
EMV-Maßnahmen
Verbindung der inaktiven Teile
Überprüfen Sie besonders die Verbindungen an:
n
Baugruppenträgern
n
Tragholmen
n
Schirm- und Schutzleiterschienen
Alle inaktiven Metallteile großflächig und impedanzarm miteinander
verbunden und geerdet?
Besteht eine ausreichende Verbindung zum Erder/Schutzleiter-
system?
Sind isolierende Schichten an lackierten und eloxierten Oberflächen
entfernt oder sind die Verbindungen mit speziellen Kontaktscheiben
ausgeführt?
Sind Verbindungen vor Korrosion geschützt, z.B. durch Fett?
Schranktüren über Massebänder mit dem Schrankkörper verbunden?
Leitungsführung
Verkabelung in Leitungsgruppen eingeteilt?
Versorgungsleitungen (230 ... 400V) und Signalleitungen in getrennten
Kanälen oder Bündeln verlegt?
Potenzialausgleich
Überprüfen Sie bei räumlich getrenntem Aufbau die Verlegung der
Potenzialausgleichsleitung.
Leitungsschirmung
Grundsätzlich metallische Gerätestecker verwendet?
Alle Analog- und Datenleitungen geschirmt verlegt?
Leitungsschirme am Schrankeintritt auf Schirm- oder Schutzleiter-
schiene aufgelegt?
Leitungsschirme mit Kabelschellen großflächig und impedanzarm
befestigt?
Leitungsschirme nach Möglichkeit beidseitig aufgelegt?
Induktivitäten
Spulen von Schützen, die über Kontakte geschaltet werden, mit
Löschgliedern beschaltet?
76
VIPA HMI Touch Panel
Notizen
HB160 | TP-ECO | 62K-NHC0 | DE | 14-27
