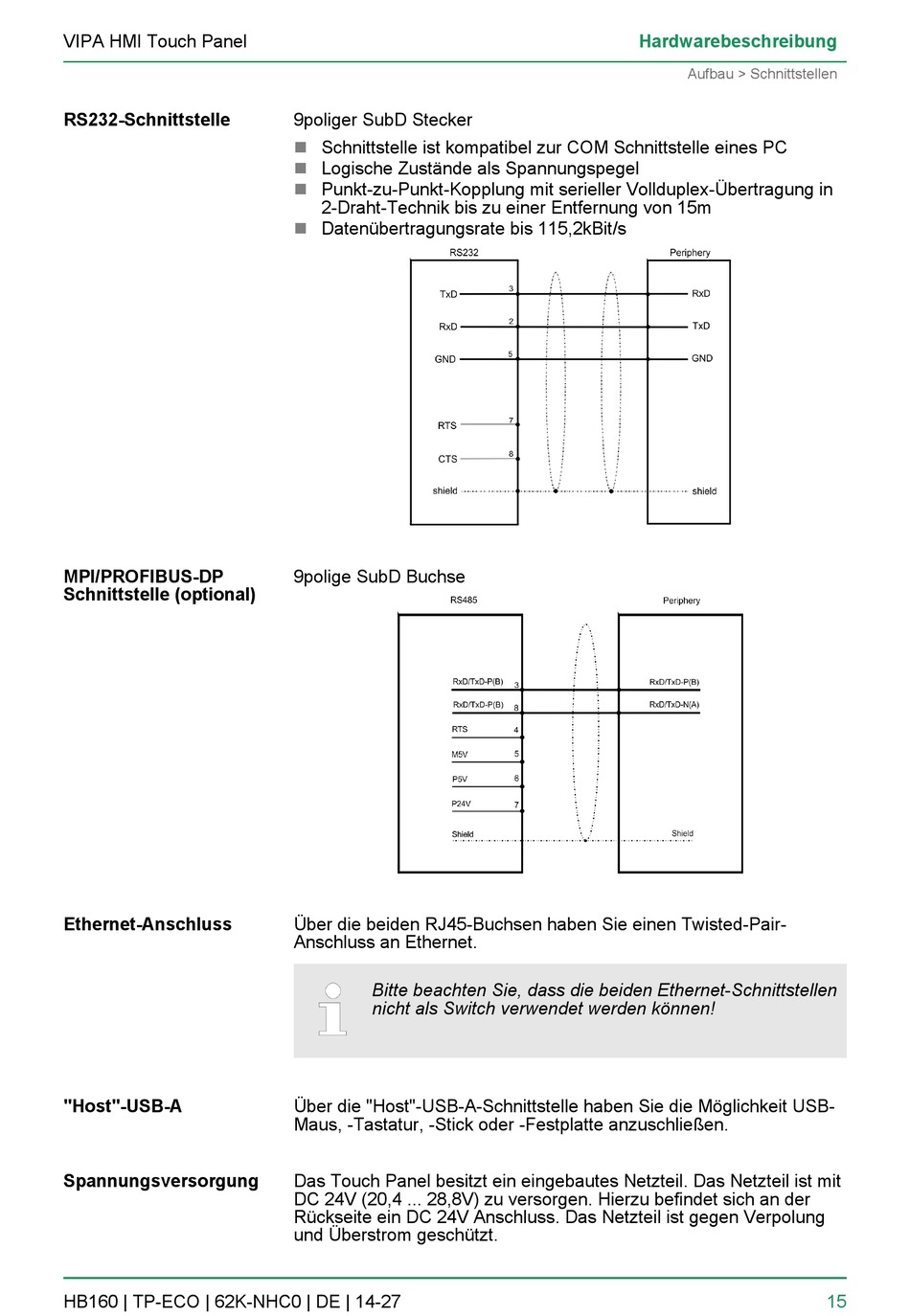

VIPA HMI Touch Panel
RS232-Schnittstelle
MPI/PROFIBUS-DP
Schnittstelle (optional)
Ethernet-Anschluss
"Host"-USB-A
Spannungsversorgung
HB160 | TP-ECO | 62K-NHC0 | DE | 14-27
9poliger SubD Stecker
n
Schnittstelle ist kompatibel zur COM Schnittstelle eines PC
n
Logische Zustände als Spannungspegel
n
Punkt-zu-Punkt-Kopplung mit serieller Vollduplex-Übertragung in
2-Draht-Technik bis zu einer Entfernung von 15m
n
Datenübertragungsrate bis 115,2kBit/s
9polige SubD Buchse
Über die beiden RJ45-Buchsen haben Sie einen Twisted-Pair-
Anschluss an Ethernet.
Bitte beachten Sie, dass die beiden Ethernet-Schnittstellen
nicht als Switch verwendet werden können!
Über die "Host"-USB-A-Schnittstelle haben Sie die Möglichkeit USB-
Maus, -Tastatur, -Stick oder -Festplatte anzuschließen.
Das Touch Panel besitzt ein eingebautes Netzteil. Das Netzteil ist mit
DC 24V (20,4 ... 28,8V) zu versorgen. Hierzu befindet sich an der
Rückseite ein DC 24V Anschluss. Das Netzteil ist gegen Verpolung
und Überstrom geschützt.
Hardwarebeschreibung
Aufbau > Schnittstellen
15
