VIPA HMI Touch Panel
3.2 Montage der optionalen MPI/PROFIBUS-DP-Schnittstelle
Montage
HB160 | TP-ECO | 62K-NHC0 | DE | 14-27
VORSICHT!
Bei Arbeiten mit und an elektrostatisch gefährdeten Bau-
gruppen ist auf ausreichende Erdung des Menschen und
der Arbeitsmittel zu achten! Fassen Sie das Schnittstellen-
modul ausschließlich am Halteblech an und vermeiden Sie
bei der Montage das Berühren der Platine! Lagern bzw.
versenden Sie das Schnittstellenmodul immer in der zuge-
hörigen ESD-Verpackung!

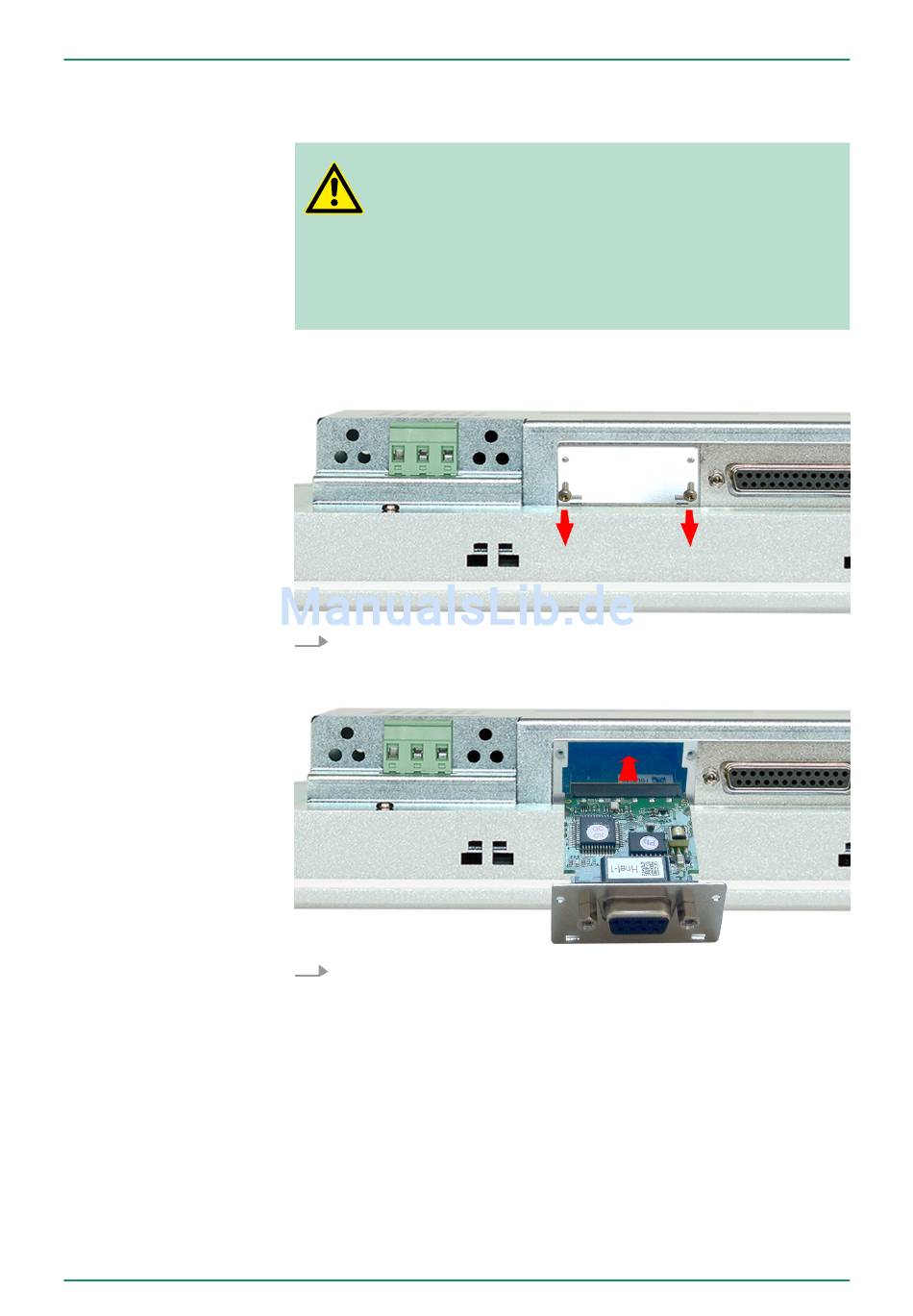

1.
Entfernen Sie das Abdeckblech der COM3-Schnittstelle, indem
Sie die Schrauben entfernen und das Blech abziehen.
2.
Führen Sie das zu montierende Schnittstellenmodul durch den
Schacht ein. Schieben Sie das Schnittstellenmodul in das Gerät,
bis das Halteblech am Gehäuse anliegt. Hierbei wird das
Schnittstellenmodul durch die 2 innen liegenden Führungs-
leisten aufgenommen und in die richtige Position gebracht.
Einsatz unter Windows CE 6.0 Core
Montage der optionalen MPI/PROFIBUS-DP-Schnittstelle
25
