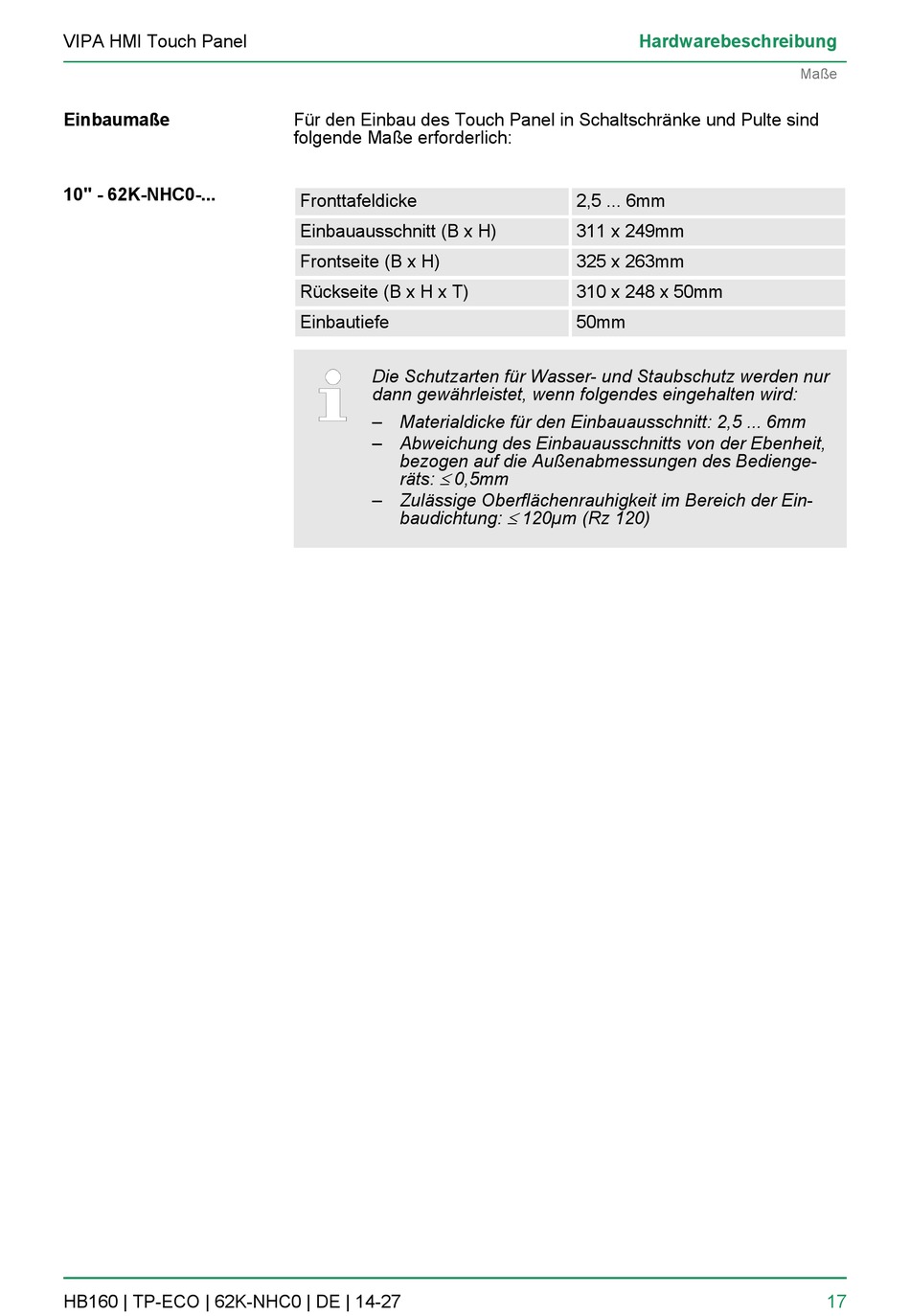

VIPA HMI Touch Panel
Einbaumaße
10" - 62K-NHC0-...
HB160 | TP-ECO | 62K-NHC0 | DE | 14-27
Für den Einbau des Touch Panel in Schaltschränke und Pulte sind
folgende Maße erforderlich:
Fronttafeldicke
Einbauausschnitt (B x H)
Frontseite (B x H)
Rückseite (B x H x T)
Einbautiefe
Die Schutzarten für Wasser- und Staubschutz werden nur
dann gewährleistet, wenn folgendes eingehalten wird:
– Materialdicke für den Einbauausschnitt: 2,5 ... 6mm
– Abweichung des Einbauausschnitts von der Ebenheit,
bezogen auf die Außenabmessungen des Bedienge-
£ 0,5mm
räts:
– Zulässige Oberflächenrauhigkeit im Bereich der Ein-
baudichtung:
Hardwarebeschreibung
2,5 ... 6mm
311 x 249mm
325 x 263mm
310 x 248 x 50mm
50mm
£ 120µm (Rz 120)
Maße
17
