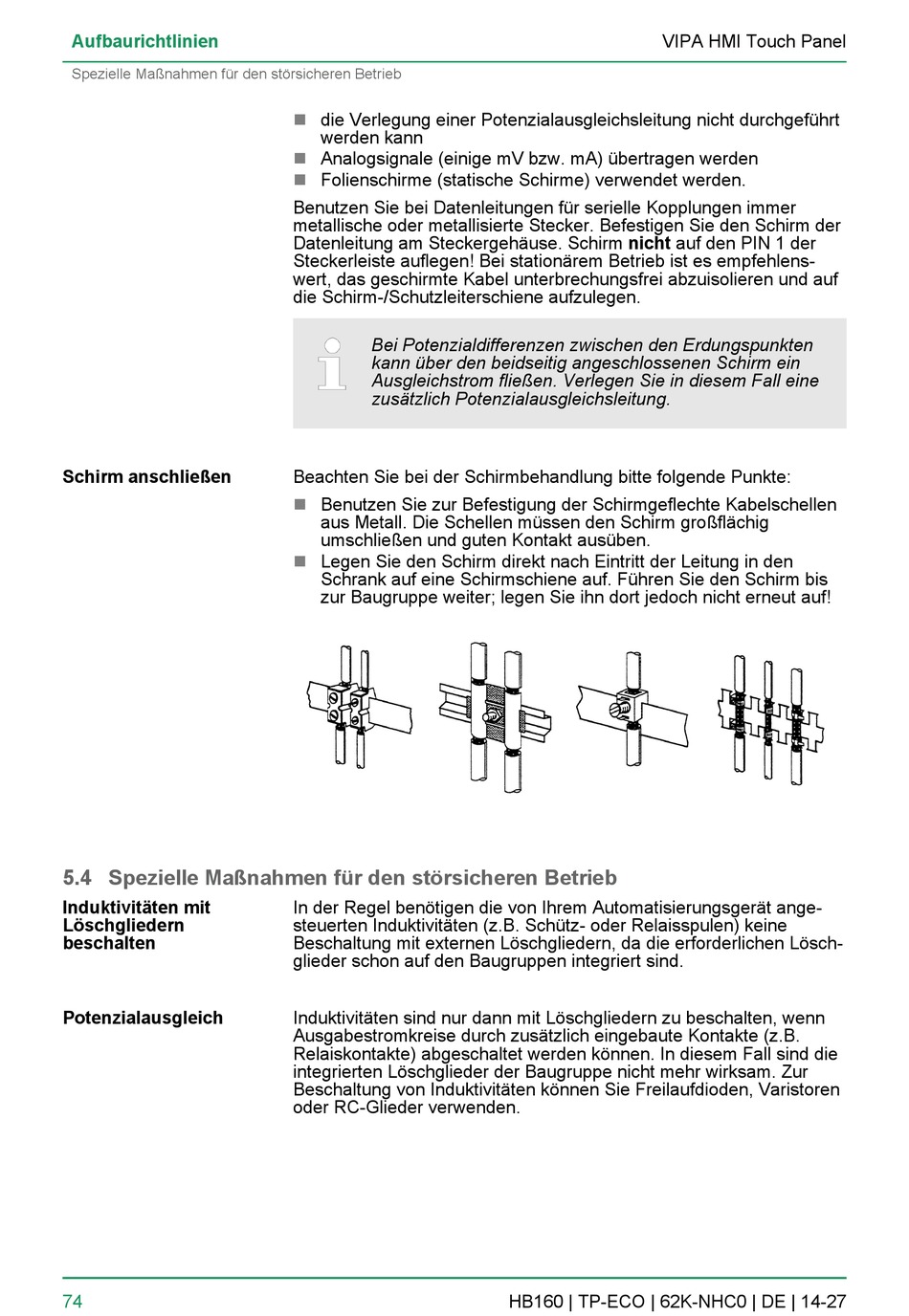

Aufbaurichtlinien
Spezielle Maßnahmen für den störsicheren Betrieb
Schirm anschließen
5.4 Spezielle Maßnahmen für den störsicheren Betrieb
Induktivitäten mit
Löschgliedern
beschalten
Potenzialausgleich
74
n
die Verlegung einer Potenzialausgleichsleitung nicht durchgeführt
werden kann
Analogsignale (einige mV bzw. mA) übertragen werden
n
n
Folienschirme (statische Schirme) verwendet werden.
Benutzen Sie bei Datenleitungen für serielle Kopplungen immer
metallische oder metallisierte Stecker. Befestigen Sie den Schirm der
Datenleitung am Steckergehäuse. Schirm nicht auf den PIN 1 der
Steckerleiste auflegen! Bei stationärem Betrieb ist es empfehlens-
wert, das geschirmte Kabel unterbrechungsfrei abzuisolieren und auf
die Schirm-/Schutzleiterschiene aufzulegen.
Bei Potenzialdifferenzen zwischen den Erdungspunkten
kann über den beidseitig angeschlossenen Schirm ein
Ausgleichstrom fließen. Verlegen Sie in diesem Fall eine
zusätzlich Potenzialausgleichsleitung.
Beachten Sie bei der Schirmbehandlung bitte folgende Punkte:
n
Benutzen Sie zur Befestigung der Schirmgeflechte Kabelschellen
aus Metall. Die Schellen müssen den Schirm großflächig
umschließen und guten Kontakt ausüben.
n
Legen Sie den Schirm direkt nach Eintritt der Leitung in den
Schrank auf eine Schirmschiene auf. Führen Sie den Schirm bis
zur Baugruppe weiter; legen Sie ihn dort jedoch nicht erneut auf!
In der Regel benötigen die von Ihrem Automatisierungsgerät ange-
steuerten Induktivitäten (z.B. Schütz- oder Relaisspulen) keine
Beschaltung mit externen Löschgliedern, da die erforderlichen Lösch-
glieder schon auf den Baugruppen integriert sind.
Induktivitäten sind nur dann mit Löschgliedern zu beschalten, wenn
Ausgabestromkreise durch zusätzlich eingebaute Kontakte (z.B.
Relaiskontakte) abgeschaltet werden können. In diesem Fall sind die
integrierten Löschglieder der Baugruppe nicht mehr wirksam. Zur
Beschaltung von Induktivitäten können Sie Freilaufdioden, Varistoren
oder RC-Glieder verwenden.
VIPA HMI Touch Panel
HB160 | TP-ECO | 62K-NHC0 | DE | 14-27
