Einsatz unter Windows CE 6.0 Core
Montage der optionalen MPI/PROFIBUS-DP-Schnittstelle
Demontage
26
3.

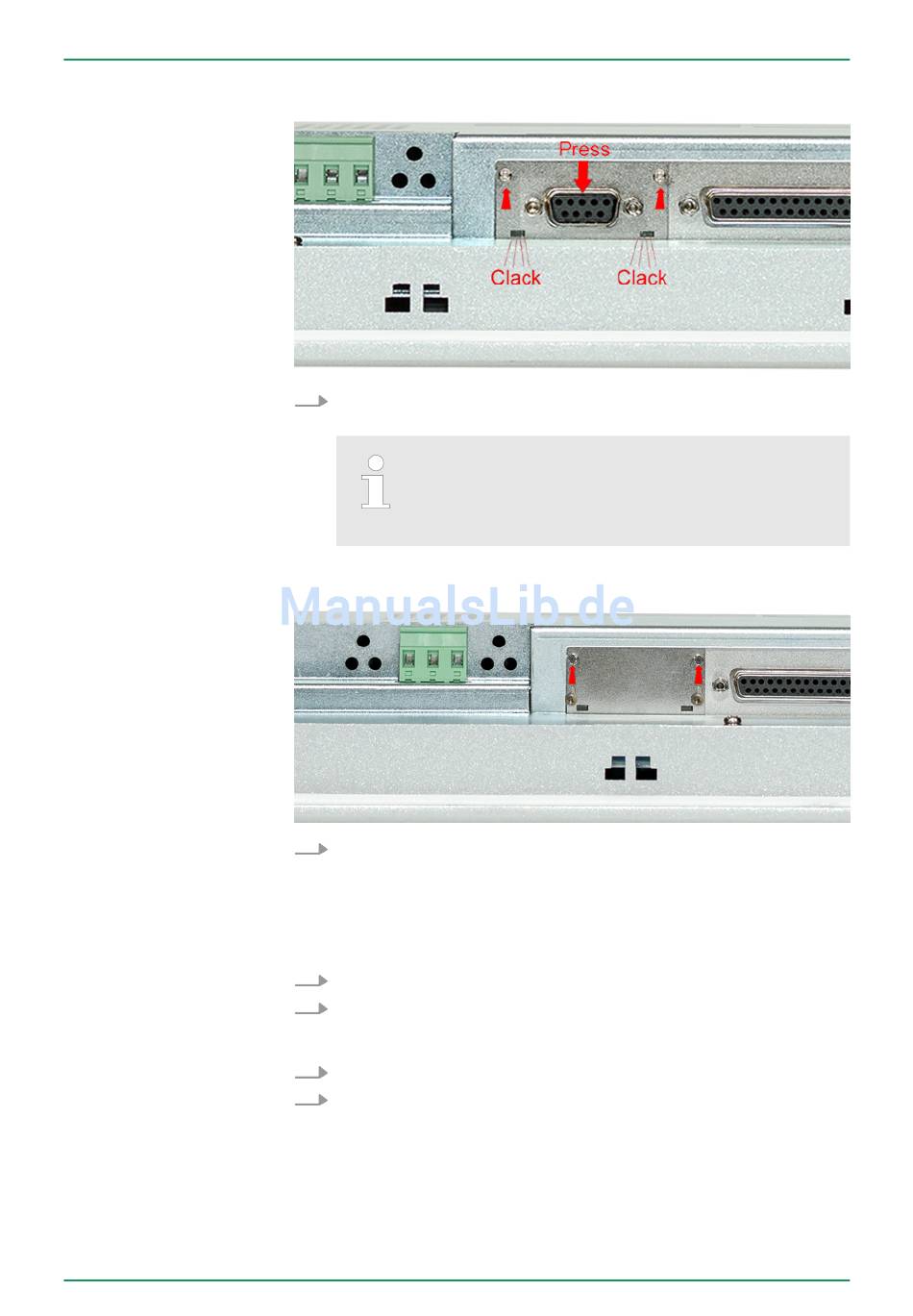

Drücken Sie jetzt das Schnittstellenmodul leicht nach unten, bis
das Halteblech an den Haltenasen einrastet.
Bitte beachten Sie, dass das Halteblech bei der Mon-
tage immer an den Haltenasen einrastet, da
ansonsten das Halteblech nicht verschraubt werden
kann!
4.
Montieren Sie jetzt wieder die Schrauben.
Nach der Montage wird das Schnittstellenmodul automatisch erkannt
und kann konfiguriert werden.
1.
Entfernen sie die Schrauben.
2.
Schieben Sie das Halteblech von den Haltenasen. Verwenden
Sie hierzu einen Schraubendreher, indem Sie diesen vorsichtig
zwischen Gehäuse und Halteblech einführen.
3.
Ziehen Sie das Schnittstellenmodul nach vorne aus dem Gerät.
4.
Montieren Sie wieder das Abdeckblech.
VIPA HMI Touch Panel
HB160 | TP-ECO | 62K-NHC0 | DE | 14-27
