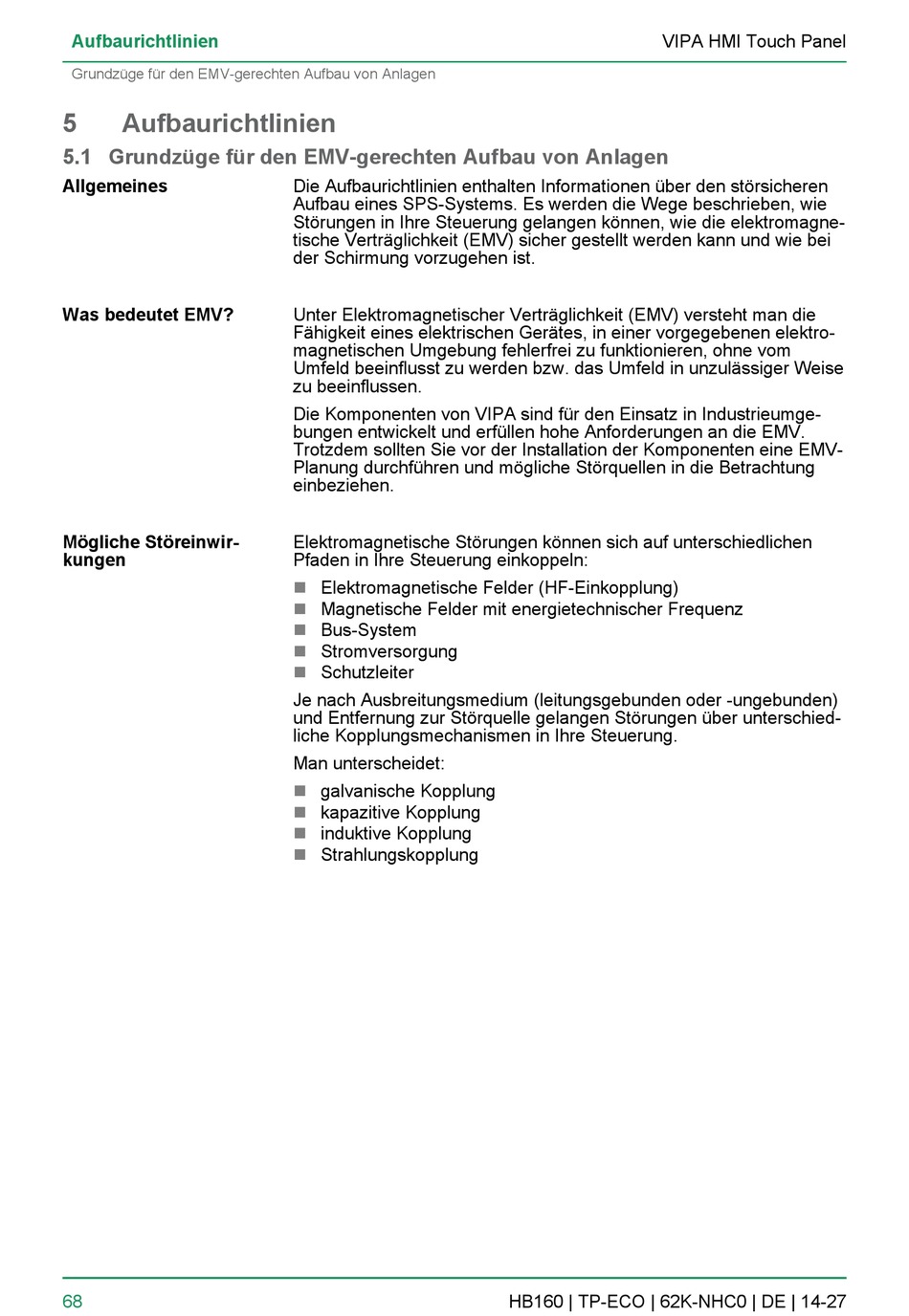

Aufbaurichtlinien
Grundzüge für den EMV-gerechten Aufbau von Anlagen
5
Aufbaurichtlinien
5.1 Grundzüge für den EMV-gerechten Aufbau von Anlagen
Allgemeines
Was bedeutet EMV?
Mögliche Störeinwir-
kungen
68
Die Aufbaurichtlinien enthalten Informationen über den störsicheren
Aufbau eines SPS-Systems. Es werden die Wege beschrieben, wie
Störungen in Ihre Steuerung gelangen können, wie die elektromagne-
tische Verträglichkeit (EMV) sicher gestellt werden kann und wie bei
der Schirmung vorzugehen ist.
Unter Elektromagnetischer Verträglichkeit (EMV) versteht man die
Fähigkeit eines elektrischen Gerätes, in einer vorgegebenen elektro-
magnetischen Umgebung fehlerfrei zu funktionieren, ohne vom
Umfeld beeinflusst zu werden bzw. das Umfeld in unzulässiger Weise
zu beeinflussen.
Die Komponenten von VIPA sind für den Einsatz in Industrieumge-
bungen entwickelt und erfüllen hohe Anforderungen an die EMV.
Trotzdem sollten Sie vor der Installation der Komponenten eine EMV-
Planung durchführen und mögliche Störquellen in die Betrachtung
einbeziehen.
Elektromagnetische Störungen können sich auf unterschiedlichen
Pfaden in Ihre Steuerung einkoppeln:
n
Elektromagnetische Felder (HF-Einkopplung)
n
Magnetische Felder mit energietechnischer Frequenz
n
Bus-System
n
Stromversorgung
n
Schutzleiter
Je nach Ausbreitungsmedium (leitungsgebunden oder -ungebunden)
und Entfernung zur Störquelle gelangen Störungen über unterschied-
liche Kopplungsmechanismen in Ihre Steuerung.
Man unterscheidet:
n
galvanische Kopplung
n
kapazitive Kopplung
n
induktive Kopplung
n
Strahlungskopplung
VIPA HMI Touch Panel
HB160 | TP-ECO | 62K-NHC0 | DE | 14-27
