Einsatz unter Windows CE 6.0 Core
Montage
3
Einsatz unter Windows CE 6.0 Core

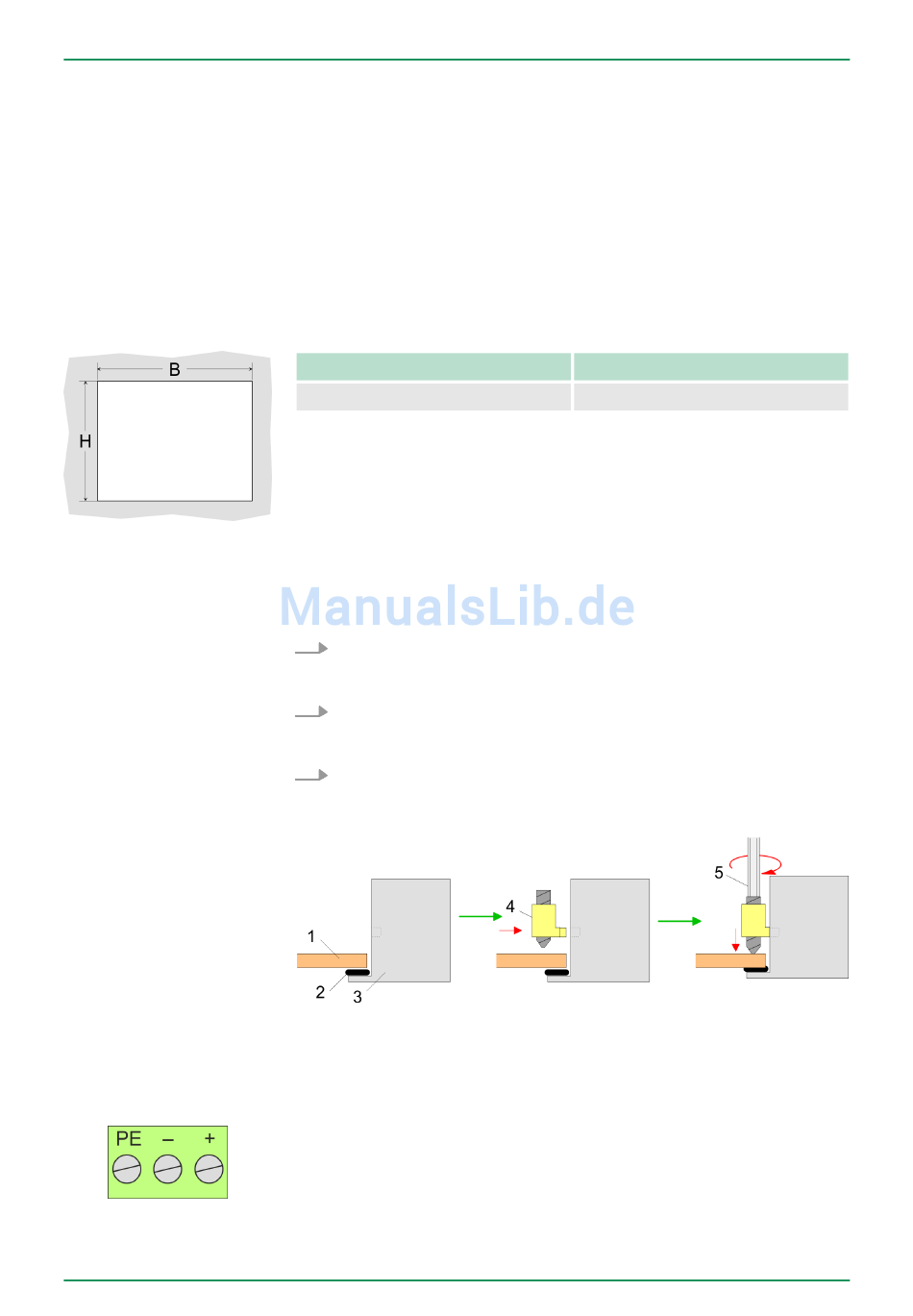

3.1 Montage
Überblick
Einbaumaße
Montage
Versorgungsspannung
anschließen
24
Das Touch Panel ist geeignet zum Einbau in Bedientableaus und
Schaltschrankfronten. Die Montage erfolgt von der Rückseite. Hierzu
besitzt das Touch Panel eine patentierte Befestigungsmechanik, die
eine einfache Montage mittels eines Innensechskantschlüssels
erlaubt. Ein schneller Geräteaustausch ist dadurch jederzeit möglich.
Zum Einbau in Bedientableaus und Schaltschrankfronten ist für das
Touch Panel folgender Frontplattenausschnitt erforderlich:
Touch Panel
62K-NHC0-...
Zur Befestigung des Panels befinden sich Montageclips im Lieferum-
fang. Für die Montage ist ein kleiner Innensechskantschlüssel erfor-
derlich, der ebenfalls im Lieferumfang enthalten ist.
1.
Stecken Sie Ihr Bedienfeld [3] von der Frontseite durch den
Frontplattenausschnitt [1], bis dieses mit der Dichtung [2] auf-
liegt.
2.
Stecken Sie nun an allen vier Seiten des Panels die Montagec-
lips [4] in die dafür vorgesehenen Öffnungen, so dass die Spitze
der Schraube in Richtung Frontplatte zeigt.
3.
Schrauben Sie nun von der anderen Seite die Schrauben mit
dem Innensechskantschlüssel [5] fest.
Für die Verdrahtung der DC 24V Spannungsversorgung wird eine
grüne Anschlussklemme eingesetzt. Die Klemme ist als Stecker mit
Schraubkontakten ausgeführt. Die Klemmleiste hat folgende Bele-
gung:
+
DC 24V
-
DC 0V
PE Schutzleiter
VIPA HMI Touch Panel
B x H in mm
311 x 249mm
HB160 | TP-ECO | 62K-NHC0 | DE | 14-27
