Hardwarebeschreibung
Aufbau > Übersicht

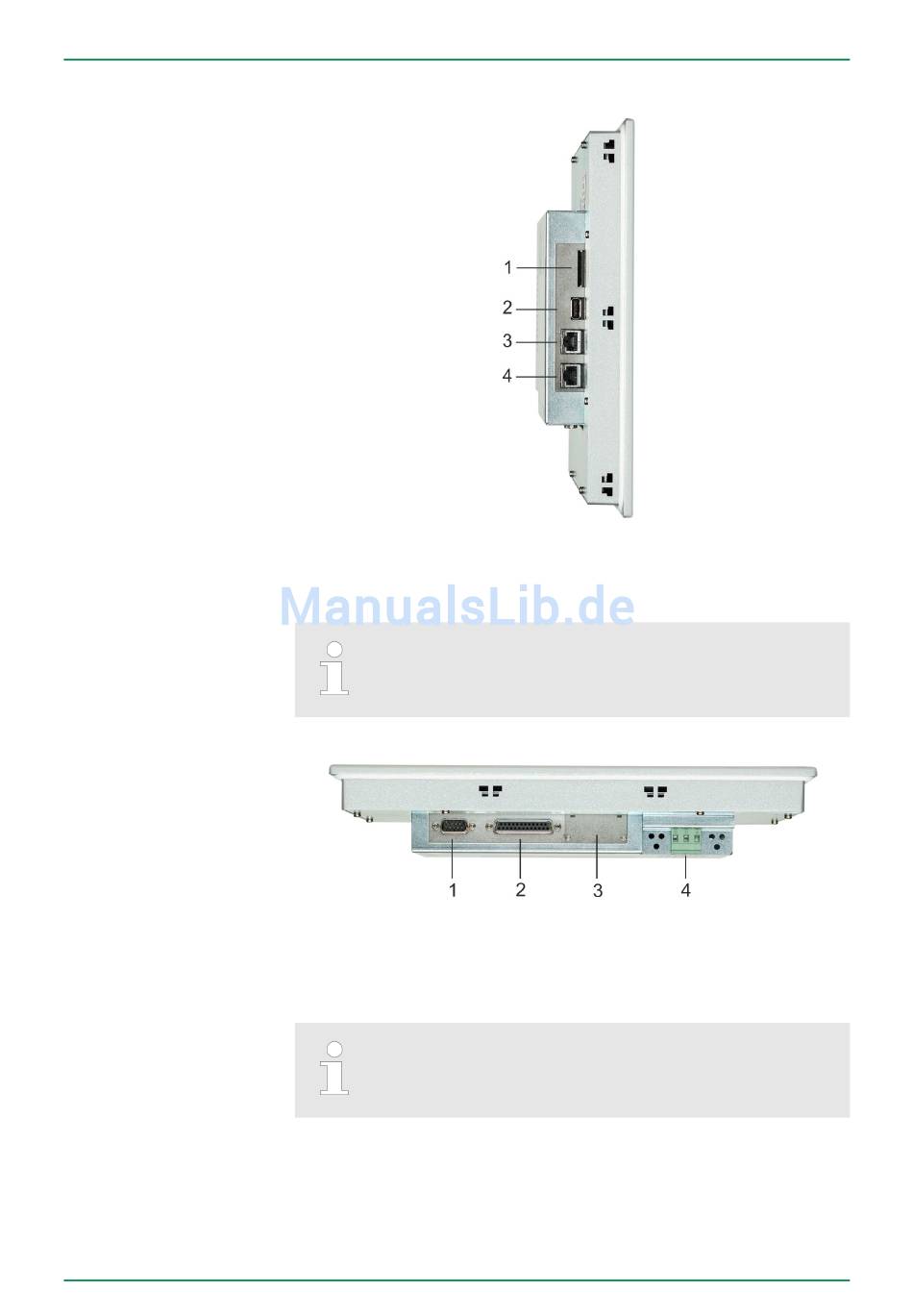

Seitenansicht
Ansicht von unten
12
1 Steckplatz für SD-Speichermodule
2 "Host"-USB-A-Schnittstelle
3 RJ45-Buchse für Ethernet-Kommunikation LAN 1
4 RJ45-Buchse für Ethernet-Kommunikation LAN 2
Bitte beachten Sie, dass die beiden Ethernet-Schnittstellen
nicht als Switch verwendet werden können!
1 RS232-Schnittstelle COM 1
2 RS232/RS422/RS485-Schnittstelle COM 2
3 MPI/PROFIBUS-DP-Schnittstelle COM 3 (optional)
4 Anschluss für DC 24V Spannungsversorgung
Bitte beachten Sie, dass das Touch Panel immer extern
mit Spannung zu versorgen ist!
