JUMO 701061 / -32 Serie Schnittstellenbeschreibung
  1. Anleitungen
  2. Marken
  3. JUMO Anleitungen
  4. Steuergeräte
  5. 701061 / -32 Serie
  6. Schnittstellenbeschreibung

JUMO 701061 / -32 Serie Schnittstellenbeschreibung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
All manuals and user guides at all-guides.com
Typ 701061 / XXX-32/XXX
Typ 701061

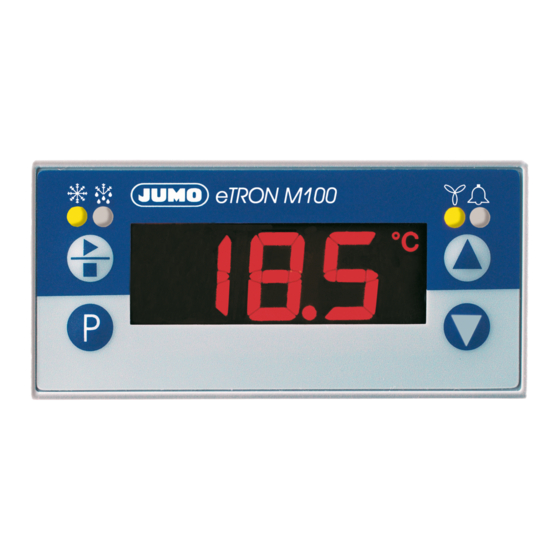

Elektronischer Kühlstellenregler,
Electronic Refrigeration Controller
Régulateur électronique pour le froid
B 70.1061.2
Schnittstellenbeschreibung
Interface Description
Description de l'interface
08.07/00492437

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für JUMO 701061 / -32 Serie

Inhaltszusammenfassung für JUMO 701061 / -32 Serie

  • Seite 1 All manuals and user guides at all-guides.com Typ 701061 / XXX-32/XXX Typ 701061 Elektronischer Kühlstellenregler, Electronic Refrigeration Controller Régulateur électronique pour le froid B 70.1061.2 Schnittstellenbeschreibung Interface Description Description de l’interface 08.07/00492437...
  • Seite 2 All manuals and user guides at all-guides.com...

  • Seite 3: Inhaltsverzeichnis

    All manuals and user guides at all-guides.com Inhalt Einleitung Vorwort ......................5 Typografische Konventionen ............... 6 1.2.1 Warnende Zeichen ..................6 1.2.2 Hinweisende Zeichen ..................6 1.2.3 Darstellungsarten ................... 6 Geräteausführung identifizieren ..............7 Anschluss der Schnittstelle ................. 7 Konfiguration ....................8 Protokollbeschreibung Master-Slave-Prinzip ..................
  • Seite 4 All manuals and user guides at all-guides.com Inhalt Adresstabellen Konfigurationsparameter ................23 5.1.1 Erklärung Bitmuster Fehlerstatus (Parameter Nr. 6) ........26 5.1.2 Erklärung Bitmuster HW Kennung (Parameter Nr. 10) ........ 26 5.1.3 Erklärung Bitmuster Binärsignale (Parameter Nr. 13) ........26 Kundenspezifische Linearisierung ............

  • Seite 5: Einleitung

    Stammhaus in Verbindung. Service Bei technischen Rückfragen Telefon-Support Deutschland: Telefon: +49 661 6003-300 oder -653 oder -899 Telefax: +49 661 6003-881729 E-Mail: service@jumo.net Österreich: Telefon: +43 1 610610 Telefax: +43 1 6106140 E-Mail: info@jumo.at Schweiz: Telefon: +41 44 928 24 44 Telefax: +41 44 928 24 48 E-Mail: info@jumo.ch...

  • Seite 6: Typografische Konventionen

    All manuals and user guides at all-guides.com 1 Einleitung 1.2 Typografische Konventionen 1.2.1 Warnende Zeichen Die Zeichen für Vorsicht und Achtung werden in dieser Betriebsanleitung unter folgenden Bedingungen verwendet: Vorsicht Dieses Zeichen wird benutzt, wenn es durch ungenaues Befolgen oder Nichtbefolgen von Anweisungen zu Perso- nenschäden kommen kann! Achtung Diese Zeichen wird benutzt, wenn es durch ungenaues...

  • Seite 7: Geräteausführung Identifizieren

    All manuals and user guides at all-guides.com 1 Einleitung 1.3 Geräteausführung identifizieren Nur Geräte, bei denen Option2 im Typenschlüssel eine 1 oder 2 ist, sind mit Schnittstelle ausgerüstet. 1.4 Anschluss der Schnittstelle...

  • Seite 8: Konfiguration

    All manuals and user guides at all-guides.com 1 Einleitung 1.5 Konfiguration Die Konfiguration erfolgt entweder am Gerät oder durch das Setup-Pro- gramm. Hier ein Auszug aus der Betriebsanleitung.

  • Seite 9: Protokollbeschreibung

    All manuals and user guides at all-guides.com 2 Protokollbeschreibung 2.1 Master-Slave-Prinzip Die Kommunikation zwischen einem PC (Master) und einem Gerät (Sla- ve) mit MOD-Bus findet nach dem Master-Slave-Prinzip in Form von Datenanfrage/Anweisung - Antwort statt. Master Slave 1 Slave 2 Slave n Der Master steuert den Datenaustausch, die Slaves haben lediglich Ant- wortfunktion.

  • Seite 10: Geräteadresse

    All manuals and user guides at all-guides.com 2 Protokollbeschreibung 2.3 Geräteadresse Die Geräteadresse des Slaves ist zwischen 0 und 254 einstellbar. Die Geräteadresse 0 ist reserviert. Über die RS485-Schnittstelle können maximal 31 Slaves an- gesprochen werden. Man unterscheidet zwei Möglichkeiten des Datenaustausches: Query Datenanfrage/Anweisung des Masters an einen Slave über die entspre- chende Geräteadresse.
  • Seite 11 All manuals and user guides at all-guides.com 2 Protokollbeschreibung Kennzeichen für Antwort-Ende 3 Zeichen * 1000 * x Bits/Baudrate Beispiel Kennzeichen für Datenanfrage- oder Antwort-Ende bei Datenformat 10/ 9 Bits Wartezeit = 3 Zeichen * 1000 * 10 Bits/Baudrate Baudrate [Baud] Datenformat [Bit] Wartezeit [ms] (3 Zeichen)

  • Seite 12: Zeitlicher Ablauf Einer Datenanfrage

    All manuals and user guides at all-guides.com 2 Protokollbeschreibung 2.4.1 Zeitlicher Ablauf einer Datenanfrage Zeitschema Eine Datenanfrage läuft nach folgendem Zeitschema ab: Datenanfrage Master Master Datenanfrage Datenanfrage Datenanfrage Antwort Slave Antwort Slave Endekennzeichen = 3 Zeichen (die Zeit ist von der Baudrate abhängig) Diese Zeit ist von der internen Bearbeitung abhängig.

  • Seite 13: Aufbau Der Datenblöcke

    All manuals and user guides at all-guides.com 2 Protokollbeschreibung Aufbau der Datenblöcke Alle Datenblöcke haben die gleiche Struktur: Datenstruktur Slave- Funktions- Datenfeld Checksumme Adresse code CRC16 1 Byte 1 Byte x Byte 2 Bytes Jeder Datenblock enthält vier Felder: Slave-Adresse Geräteadresse eines bestimmten Slaves Funktionscode Funktionsauswahl (Lesen, Schreiben von Worten) Datenfeld Enthält die Informationen:...

  • Seite 14: Fehlerbehandlung

    All manuals and user guides at all-guides.com 2 Protokollbeschreibung Fehlerbehandlung Fehlercodes Es existieren drei Fehlercodes: ungültige Funktion ungültige Parameteradresse Gerät nicht bereit Schreibzugriff auf Parameter verweigert Antwort im Slave- Funktion Fehlercode Checksumme Fehlerfall Adresse CRC16 XX OR 80h 1 Byte 1 Byte 1 Byte 2 Bytes...

  • Seite 15: Checksumme (Crc16)

    All manuals and user guides at all-guides.com 2 Protokollbeschreibung 2.7 Checksumme (CRC16) Anhand der Checksumme (CRC16) werden Übertragungsfehler erkannt. Wird bei der Auswertung ein Fehler festgestellt, antwortet das entspre- chende Gerät nicht. Berechnungs- CRC = 0xFFFF schema CRC = CRC XOR ByteOfMessage For (1 bis 8) CRC = SHR(CRC) if (rechts hinausgeschobenes Flag = 1)
  • Seite 16 All manuals and user guides at all-guides.com 2 Protokollbeschreibung...

  • Seite 17: Funktionen

    All manuals and user guides at all-guides.com 3 Funktionen Die folgenden Funktionen stehen für das Gerät zur Verfügung: Funktionsnummer Funktion 0x03 oder 0x04 Lesen von n Worten 0x06 Schreiben eines Worts 0x10 Schreiben von n Worten 3.1 Lesen von n Worten Mit dieser Funktion werden n (n≤32) Worte ab einer bestimmten Adres- se gelesen.

  • Seite 18: Schreiben Eines Worts

    All manuals and user guides at all-guides.com 3 Funktionen 3.2 Schreiben eines Worts Bei der Funktion Wortschreiben sind die Datenblöcke für Anweisung und Antwort identisch. Anweisung Slave- Funktion Wortadresse Wortwert Checksumme Adresse 0x06 CRC16 1 Byte 1 Byte 2 Bytes 2 Bytes 2 Bytes Antwort...

  • Seite 19: Schreiben Von N Worten

    All manuals and user guides at all-guides.com 3 Funktionen 3.3 Schreiben von n Worten Mit dieser Funktion werden n (n≤6) Worte ab einer bestimmten Adresse geschrieben. Anweisung Slave- Funktion Adresse Wortan- Byte- Wort- Checksumme Adresse 0x10 erstes Wort zahl anzahl wert(e) CRC16 max.

  • Seite 20: Datenübernahme Nach Schreiben

    All manuals and user guides at all-guides.com 3 Funktionen Datenübernahme nach Schreiben Da in das Gerät max. 6 Worte in einem Protokoll geschrieben werden können, kann es vorkommen dass inkonsistente Konfigurationsdaten ins Gerät geschrieben werden. Um konsistente Datensätze im Gerät zu haben, werden die empfange- nen Daten zuerst nur abgelegt und nicht benutzt.

  • Seite 21: Datenfluß

    All manuals and user guides at all-guides.com 4 Datenfluß 4.1 Parameteradressen und Formate Im folgenden sind alle Prozeßwerte (Variablen) mit ihren Adressen, dem Datentyp und der Zugriffsart beschrieben. Hierbei bedeutet: Zugriff nur lesend Zugriff schreibend und lesend Text Byte (8 Bit) unsigned short Integer(16 Bits) ohne Vorzeichen (Wertebereich 0…65535)
  • Seite 22 All manuals and user guides at all-guides.com 4 Datenfluß Antwort: 1403023230A0F3 (CRC16 = xF3A0) Float-Werte Bei Float-Werten wird im Modbus mit dem IEEE-754-Standard-Format (32bit) gearbeitet, allerdings mit dem Unterschied, dass Byte 1 und 2 mit Byte 3 und 4 vertauscht sind. Single-float-Format (32bit) nach Standard IEEE 754 SEEEEEEE EMMMMMMM...

  • Seite 23: Adresstabellen

    All manuals and user guides at all-guides.com 5 Adresstabellen 5.1 Konfigurationsparameter Bei der Veränderung der Parameter über die Schnittstelle erfolgt keine Überprüfung des Wertebereiches. Schreiboperationen auf Parameter (R/W) bewirken ein Abspeichern im EEPROM. Diese Speicherbausteine haben nur eine begrenzte Anzahl von Schreibzyklen (ca.
  • Seite 24 All manuals and user guides at all-guides.com 5 Adresstabellen Reserve float An.1 Fuehlerart Sensor 1 signed short An.2 Fuehlerart Sensor 2 signed short or.1 Offset Ohm Sensor 1 float or.2 Offset Ohm Sensor 2 float ot.1 Offset °C Sensor 1 float ot.2 Offset °C...
  • Seite 25 All manuals and user guides at all-guides.com 5 Adresstabellen AL.L unterer Alarm-Grenzw- °C float AL.H oberer Alarm-Grenzw- °C float A.HY Alarm- Hysterese in °C float AL.d Alarmverzoegerung in Minuten unsigned short 188 AL.q Alarmquittierung EIN/AUS unsigned short 189 di.d Anzeige bei Abtauung. unsigned short 190 di.P Istwertanzeige...

  • Seite 26: Erklärung Bitmuster Fehlerstatus (Parameter Nr. 6)

    All manuals and user guides at all-guides.com 5 Adresstabellen 5.1.1 Erklärung Bitmuster Fehlerstatus (Parameter Nr. 6) Bit0 Fuehlerbruch Temperaturfuehler Bit1 Kurzschluss Temperaturfuehler Bit2 Underrange Temperatur Bit3 Overrange Temperatur Bit4 Fuehlerbruch Temperaturfuehler Bit5 Kurzschluss Temperaturfuehler Bit6 Underrange Temperatur Bit7 Overrange Temperatur Bit8 Kennung kalibriert nicht gesetzt Bit9 Flash Lesen/Schreiben Fehler Bit10 Kommunik- mit Uhr (I2C)

  • Seite 27: Kundenspezifische Linearisierung

    All manuals and user guides at all-guides.com 5 Adresstabellen 5.2 Kundenspezifische Linearisierung Parameter Datentyp Modbus Modbus Zugriff Adresse dez Adresse hex Anzahl verwendeter Wertepaare (2…20) unsigned short 0x0258 1. Widerstand Ohm float 0x0259 2. Widerstand Ohm float 3. Widerstand Ohm float 4.

  • Seite 28: Eindeutige Gerätekennung (Guid)

    All manuals and user guides at all-guides.com 5 Adresstabellen Beispielwerte Anzahl Wertepaare = 2 Widerstand 1 = 50 OhmWiderstand 2 = 150 Ohm Temperatur 1 = -10 °CTemperatur 2 = 40 °C Nicht benutzte Wertepaare müssen auch nicht vorbesetzt bzw. beschrieben werden.

  • Seite 29: Interface Description

    All manuals and user guides at all-guides.com Type 701061 / XXX-32/XXX Type 701061 Electronic Refrigeration Controller B 70.1061.2 Interface Description 08.07...
  • Seite 30 All manuals and user guides at all-guides.com...
  • Seite 31 All manuals and user guides at all-guides.com Contents Introduction Preface ......................5 Typographical conventions ................. 6 1.2.1 Warning signs ....................6 1.2.2 Note signs ...................... 6 1.2.3 Representation modes ................... 6 Identifying the instrument version .............. 7 Interface connection ..................7 Configuration ....................
  • Seite 32 All manuals and user guides at all-guides.com Contents Address tables Configuration parameters ................. 23 5.1.1 Explanation of bit pattern: error status (parameter No. 6) ......26 5.1.2 Explanation of bit pattern: hardware ID (parameter No. 10) ......26 5.1.3 Explanation of bit pattern: binary signals (parameter No. 13) ...... 26 Customized linearization ................

  • Seite 33: Introduction

    All manuals and user guides at all-guides.com 1 Introduction 1.1 Preface Please read these operating instructions before commissioning the instrument. Keep these operating instructions in a place which is accessible to all users at all times. Your comments could help us to improve these operating instructions.

  • Seite 34: Typographical Conventions

    All manuals and user guides at all-guides.com 1 Introduction 1.2 Typographical conventions 1.2.1 Warning signs The symbols for Danger and Caution are used in these operating instructions under the following conditions: Danger This symbol is used when there may be danger to personnel if the instructions are disregarded or not followed accurately! Caution...

  • Seite 35: Identifying The Instrument Version

    All manuals and user guides at all-guides.com 1 Introduction 1.3 Identifying the instrument version Only instruments in which Option 2 in the type code is a 1 or 2 are fitted with an interface. 1.4 Interface connection...

  • Seite 36: Configuration

    All manuals and user guides at all-guides.com 1 Introduction 1.5 Configuration The configuration is performed either on the instrument itself or through the Setup program. Here is an extract from the operating instructions.

  • Seite 37: Protocol Description

    All manuals and user guides at all-guides.com 2 Protocol description 2.1 Master-slave principle The communication between a PC (master) and a device (slave) using Modbus takes place according to the master-slave principle, in the form of a data request/instruction - response. Master Slave 1 Slave 2...

  • Seite 38: Device Address

    All manuals and user guides at all-guides.com 2 Protocol description 2.3 Device address The device address of the slave can be set between 0 and 254. Device address 0 is reserved. A maximum of 31 slaves can be addressed via the RS485 interface.
  • Seite 39 All manuals and user guides at all-guides.com 2 Protocol description Marker for end of response 3 characters * 1000 * x bits/(baud rate) Example Marker for end of data request or end of response for 10/9 bit data format. Waiting time = 3 characters * 1000 * 10 bits/(baud rate) Baud rate [bps] Data format [bits] Waiting time [msec]...

  • Seite 40: Timing Of A Data Request

    All manuals and user guides at all-guides.com 2 Protocol description 2.4.1 Timing of a data request Timing A data request runs according to the following timing scheme: sequence Data request Master Master Datenanfrage Datenanfrage Data request Response Slave Antwort Slave End marker = 3 characters (the time depends on the baud rate) This time depends on the internal processing.

  • Seite 41: Structure Of The Data Blocks

    All manuals and user guides at all-guides.com 2 Protocol description Structure of the data blocks All data blocks have the same structure: Data structure Slave Function Data field Checksum address code CRC16 1 byte 1 byte x byte(s) 2 bytes Each data block contains four fields: Slave address Device address of a specific slave...

  • Seite 42: Error Handling

    All manuals and user guides at all-guides.com 2 Protocol description Error handling Error codes There are three error codes: invalid function invalid parameter address device not ready write access to parameter denied Response in Slave Function Error code Checksum the event of address XX OR 80h CRC16...

  • Seite 43: Checksum (Crc16)

    All manuals and user guides at all-guides.com 2 Protocol description 2.7 Checksum (CRC16) The checksum (CRC16) serves to recognize transmission errors. If an error is detected during evaluation, the corresponding device will not respond. Calculation CRC = 0xFFFF procedure CRC = CRC XOR ByteOfMessage For (1 to 8) CRC = SHR(CRC) if (flag shifted right = 1)
  • Seite 44 All manuals and user guides at all-guides.com 2 Protocol description...

  • Seite 45: Functions

    All manuals and user guides at all-guides.com 3 Functions The following functions are available for the instrument: Function number Function 0x03 or 0x04 read n words 0x06 write one word 0x10 write n words 3.1 Read n words This function reads n (n≤32) words, starting from a defined address. Data request Slave Function...

  • Seite 46: Write One Word

    All manuals and user guides at all-guides.com 3 Functions 3.2 Write one word For the “write word” function, the data blocks for instruction and response are identical. Instruction Slave Function Word Word Checksum address 0x06 address value CRC16 1 byte 1 byte 2 bytes 2 bytes...

  • Seite 47: Write N Words

    All manuals and user guides at all-guides.com 3 Functions 3.3 Write n words This function writes n (n≤6) words, starting from a defined address. Instruction Slave Function Address Word Byte Word Checksum address 0x10 of first word number number value(s) CRC16 (max.

  • Seite 48: Data Acceptance After Writing

    All manuals and user guides at all-guides.com 3 Functions Data acceptance after writing Since a maximum of 6 words can be written to the instrument in one protocol, it is conceivable that inconsistent configuration data are written to the instrument. In order to achieve consistent data sets in the instrument, the received data are initially just stored, but not applied.

  • Seite 49: Data Flow

    All manuals and user guides at all-guides.com 4 Data flow 4.1 Parameter addresses and formats All process values (variables) together with their addresses, data type and access mode are described below. References are as follows: read access only read and write access Text byte (8 bits) unsigned...
  • Seite 50 All manuals and user guides at all-guides.com 4 Data flow Response: 1403023230A0F3 (CRC16 = xF3A0) Float values When using Modbus, float values are processed in the IEEE 754 standard format (32-bit), but with the difference that bytes 1 and 2 are swapped with bytes 3 and 4.

  • Seite 51: Address Tables

    All manuals and user guides at all-guides.com 5 Address tables 5.1 Configuration parameters The value range will not be checked when parameters are altered via the interface. Write operations (R/W) to these parameters result in them being saved to the EEPROM. These memory chips only have a limited amount of write cycles (about 100,000).
  • Seite 52 All manuals and user guides at all-guides.com 5 Address tables Reserve float An.1 Sensor type, sensor 1 signed short An.2 Sensor type, sensor 2 signed short or.1 Offset in ohms, sensor 1 float or.2 Offset in ohms, sensor 2 float ot.1 Offset in °C, sensor 1 float...
  • Seite 53 All manuals and user guides at all-guides.com 5 Address tables F.dL Start-up delay in minutes unsigned short AL.F Alarm function relative/abs. unsigned short AL.L Lower alarm limit in °C float AL.H Upper alarm limit in °C float A.HY Alarm hysteresis in °C float AL.d Alarm delay in minutes...

  • Seite 54: Explanation Of Bit Pattern: Error Status (Parameter No. 6)

    All manuals and user guides at all-guides.com 5 Address tables 5.1.1 Explanation of bit pattern: error status (parameter No. 6) Bit0 Probe break, temperature sensor Bit1 Short-circuit, temperature sensor Bit2 Underrange, temperature Bit3 Overrange, temperature Bit4 Probe break, temperature sensor Bit5 Short-circuit, temperature sensor Bit6 Underrange, temperature Bit7 Overrange, temperature...

  • Seite 55: Customized Linearization

    All manuals and user guides at all-guides.com 5 Address tables 5.2 Customized linearization Parameter Data type Modbus Modbus Access address address (dec) (hex) Number of value pairs used (2 — 20) unsigned short 0x0258 1. resistance (ohms) float 0x0259 2. resistance (ohms) float 3.

  • Seite 56: Unambiguous Device Id (Guid)

    All manuals and user guides at all-guides.com 5 Address tables Example values Number of value pairs = 2 Resistance 1 = 50 ohms Resistance 2 = 150 ohms Temperature 1 = -10 °C Temperature 2 = 40 °C Unused value pairs do not have to be filled or written. 5.3 Unambiguous device ID (GUID) During the manufacturing calibration, the instrument is assigned an unambiguous device ID (text), which is saved as the GUID.

  • Seite 57: Description De L'interface
