Vor Inbetriebnahme ist diese Anleitung vollständig zu lesen!
2. Montage des Reglers DR 3
2.1 Wandmontage
Einfache Wandmontage des Gerätesockels durch Zweipunkt-
befestigung mittels Befestigungsschrauben (4x6) und Dübel (M6).
2.2 Elektrischer Anschluß
Die Installation darf nur nach VDE-Vorschriften durch eine qua-
lifizierte Fachkraft vorgenommen werden.
Achtung: Die Platzierung der Fühler und die Zugehörigkeit der
Relaisausgänge zum jeweiligen Verbraucher ist dem entspre-
chenden Anwendungsschema 1-14 auf Seite 3 zu entnehmen.
Der Anschlußsockel ist durch einen Trennsteg in Kleinspannungs-
und Netzspannungsseite geteilt.
Die netzspannungsführenden Leitungen werden in der rechten
Sockelseite eingeführt und ggf. mit den beiliegenden Zugentlas-
tungen befestigt. Die Fühler-/ Kleinspannungsleitungen sind in
die linke Hälfte des Anschlußsockels einzuführen.

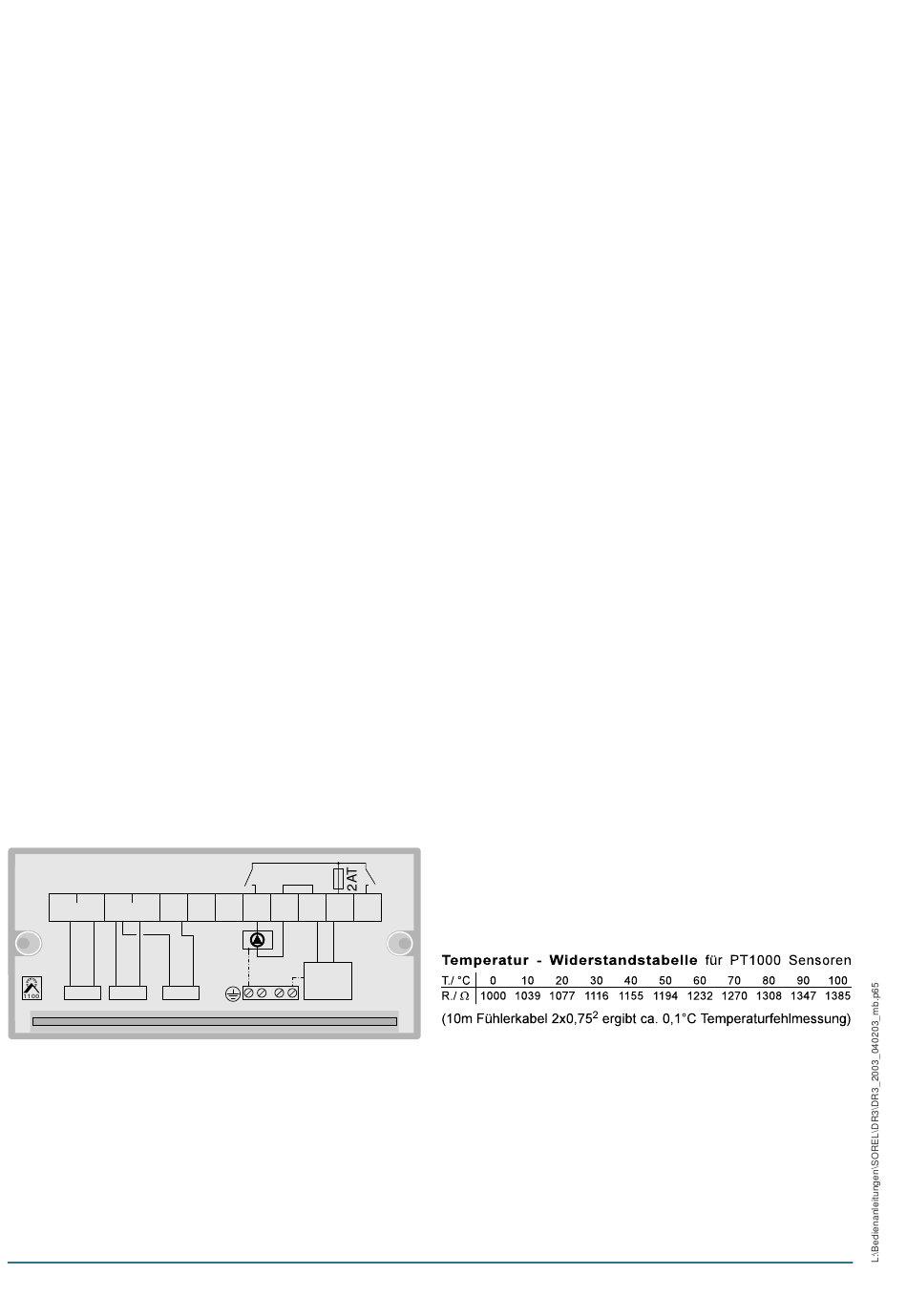

An der 3-poligen Erdungsklemmleiste in der rechten Sockelseite
sind die Schutzleiter der Netzzuleitung und der angeschlosse-
nen Verbraucher zu verbinden!
Anschließend die Drähte laut Klemmenbelegung in nachstehen-
der Reihenfolge auflegen:
Linke Sockelseite: Sensoranschlussklemmen (5V DC)
Kl. 1/2 Temperatursensor „S1"
Kl. 3/4 Temperatursensor „S2"
Kl. 3/5 Temperatursensor „S3"
Rechte Sockelseite: Netzanschlussklemmen (230V AC 50Hz)
Kl. 8
Relaisausgang „R1" (Achtung: drehzahlgeregelt)
Kl. 9
Neutralleiter N der Verbraucher an den Relais R1 und R2
Kl.10
Neutralleiter N der Netzzuleitung
Kl.11
Außenleiter L der Netzzuleitung
Kl. 12
Relaisausgang „R2"
Der Anschluss sämtlicher Schutzleiter PE erfolgt an der 3-poligen
Erdungsklemmleiste.
Hinweis: Der Relaisausgang R1 ist nur zur Ansteuerung von
Standardpumpen (20-120VA) geeignet, welche dann über das
Gerät drehzahlgeregelt werden. Durch die interne Beschaltung
des Reglers können an diesem Ausgang keinesfalls Ventile,
Schütze oder sonstige Verbraucher mit geringer Leistungs-
aufnahme betrieben werden. (Über der elektronischen Relais-
ausgang R1 fließen auch im Ruhezustand geringe Restströme)
Typ: DR3
Temperatur-Sensoren
1
2
3
4
5
S1
S2
S3
PT1000
PT1000
PT1000
2.3 Kabelinstallation
Die Temperaturfühler- und Schnittstellenleitungen sind zur Ver-
meidung von Störimpulsen (z.B. durch Induktion) getrennt von
Netzleitungen zu verlegen. Für die Kleinspannungsleitungen sind
die Sicherheitsbestimmungen der VDE 0100 Teil 410 für Schutz-
kleinspannung zu beachten.
Die Kabel der Temperaturfühler können bei Bedarf z.B. mit
3 x 1.5 NYM-Kabel bis ca. 50 m verlängert werden ohne die
Meßgenauigkeit zu beeinflussen. Dabei ist besonders zu beach-
ten, dass die Verklemmung der Verlängerung keine Übergangs-
widerstände hat.
-Polung beliebig
-Polung beliebig
-Polung beliebig
Relais
7
8
9
10 11 12
R1
N
N
L
R2
*
Netz
230V~
PE
*
Anschluß
50-60Hz
lt. Anleitung
3. Temperaturfühler mit PT1000 Sensoren
Eine korrekte Montage und richtige Plazierung der Fühler ist für
die Gesamtfunktion der Anlage mit entscheidend.
Es ist darauf zu achten, daß die Temperaturfühler beim Einbau
auch wirklich im zu messenden Bereich montiert werden, und
daß die Fühlerkabel, auf einer Länge von ca. 20 cm vom Meß-
punkt aus betrachtet, möglichst innerhalb der Rohrwärme-
Isolierung verlegt werden und so gegen Auskühlung geschützt
sind. Dies gilt insbesondere für den Kollektorfühler.
4. Inbetriebnahme
Sicherheitshinweis: Bei Arbeiten am Regler und den ange-
schlossenen Verbrauchern ist zuvor die Netzspannung allpolig
abzuschalten, da durch die elektronische Beschaltung der Ge-
räte Restströme fließen.
Achtung: Der Regler ersetzt keinesfalls sicherheitstechnische
Einrichtungen. Maßnahmen wie Frost-,Verbrühungs-, Überdruck-
schutz, etc sind gegebenenfalls installationsseitig vorzusehen.
Aufstecken des Hauptmoduls auf den Wandsockel (spannungslos!).
Nach Einschalten der Netzspannung ist der Regler betriebsbereit.
Ablauf der Parametrierung für den Fachmann:
1.
Evtl. Sprache wechseln
2.
Auswahl des Regelprogramms
3.
Anpassen der Einstellungen
4.
Evtl. Aktivieren der Solarschutzfunktion
5.
Evtl. Aktivieren der Frostschutzfunktion
6.
Evtl. Festlegen der Drehzahlstufen für R1
7.
Evtl. Parametrieren des Speichervorrangs (siehe 10.2)
8.
Evtl. Starthilfefunktion aktivieren
9.
Funktionstest im Handbetrieb
10.
Überprüfen der Temperaturanzeige
11.
Evtl. Sperren der Einstellmenüs
Fehlermeldungen, wie z.B. durch defekte Fühler hevorgerufen,
werden durch blinken der roten LED dargestellt. Der Fehler wird
im Menü Servicewerte zusätzlich als Klartext angezeigt.
Die Servicewerte können im Fehlerfall protokolliert werden um
dem Fachmann eine telefonische Ferndiagnose zu ermöglichen.
5. Hinweise bei Störungen
Vor öffnen des Gerätes Netzspannung abschalten!
Der Regler ist mit einer Feinsicherung 2AT abgesichert. Diese
kann nach Stromabschaltung und Abnahme des Steckmoduls
vom Wandsockel sowie dem Entfernen der Rückwand überprüft
und ggf. gewechselt werden. Die Funktion der Temperaturfühler
kann mit einem Widerstandsmeßgerät laut Tabelle kontrolliert
werden. Ist ein benötigter Fühler defekt, so schaltet der Regler die
davon betroffene Funktion ab.
6. Technische Daten
Grundgerät:
steckbares Kunstoffgehäuse
Abmessungen:
112 x 52 x 106 (B x H x T)
Schutzart:
IP40 / DIN 40050 CE
Betriebsspannung:
230 V +/- 10% / 50-60 Hz
Eigenverbrauch:
ca. 2 VA
Schaltleistung:
400VA (für Rel R1 mind. 20VA max. 120VA)
Sicherung:
2AT
Umgebungstemp.:
0 bis 40°C
Display:
LCD 1 x 16 Zeichen alphanum.
Meßbereich:
-40°C ... 230°C
Sensoren:
PT1000 gradgenau nach DIN EN60751
2
(siehe 10.4)
(siehe 7.)
(siehe 8.1-8.14)
(siehe 9.1)
(siehe 9.2)
(siehe 10.1)
(siehe 10.3)
(siehe 11.)
(siehe 12.)
(siehe 14.)
