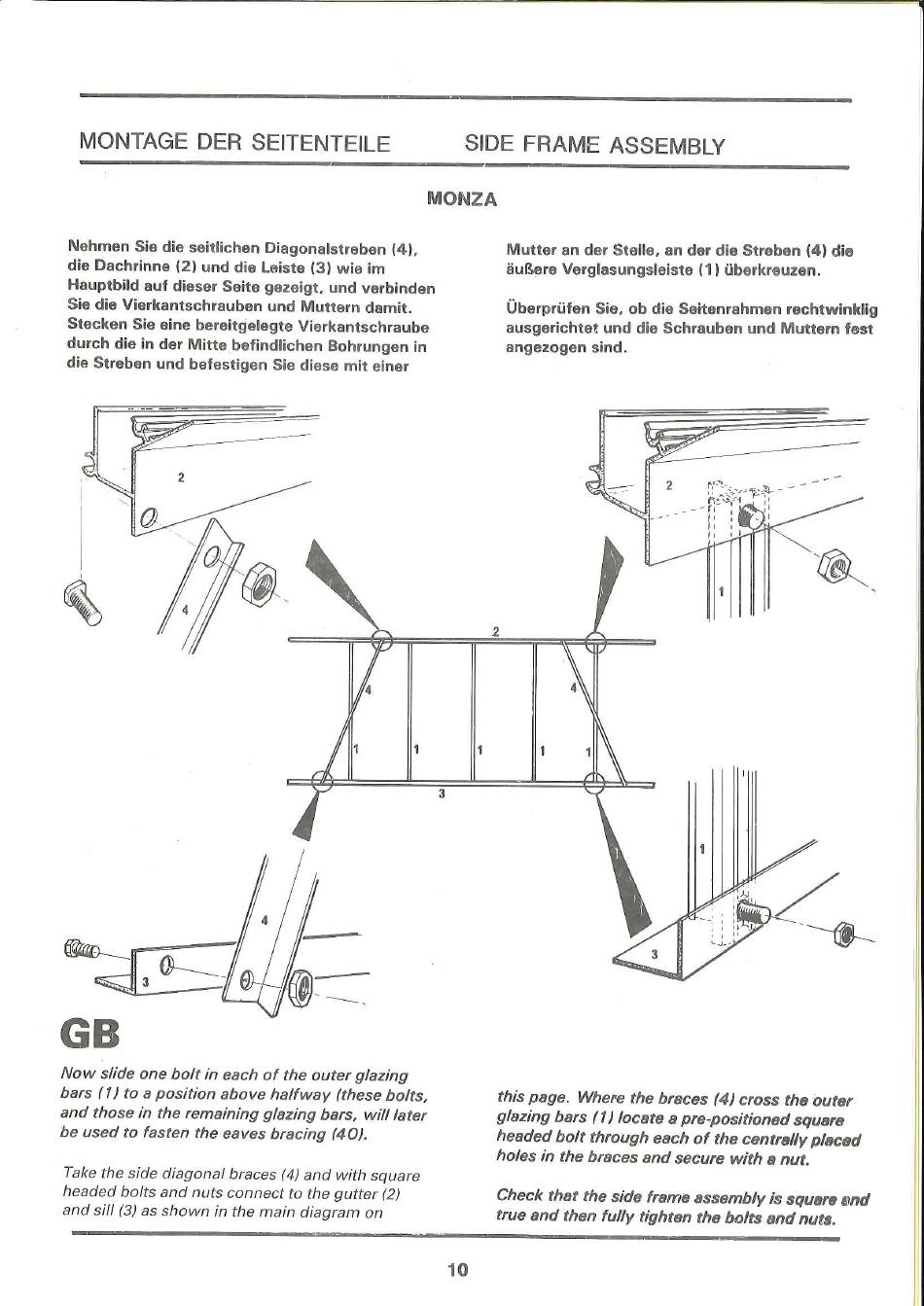

MONTAGE
DER SEITENTEILE
Nehmen Sie die seitlichen Diagonalstrebon (4),
die Dachrinne (2) und die Leiste (3) wie im
Hauptbild auf dieser Seite gezøigt, und verbinden
Sie die Vierkantschrauben
Stecken Sie eine bereitgelegte Vierkantschraube
durch die in der Mitte befindlichen Bohrungen in
die Streben und befestigen Sie diese mit einer
2
4
3
Now slide one bolt in each of the outer glazing
bars (1) to a position above halfway (these bolts,
and those in the remaining glazing bars, will later
be used to fasten the eaves bracing (40).
Takethe side diagona/ braces (4)and with square
headed bolts and nuts connect to the gutter (2)
and sill (3) as shown in the main diagram on
MONZA
und Muttern damit.
4
1
3
SIDE FRAME ASSEMBLY
Mutter
an der Stelle,
äußere Verglasungsleiste
ÜberprüfenSie, 0b die Seitenrahmen rechtwinklig
ausgerichtet
und die Schrauben
angezogen
Sind.
2
4
1
1
this page. Whepe the braces (4) cross the outer
glazing bars (1) locate apre-positionedsquare
headedbolt through eachof the centrallyplaced
holes in the braces and secure with a nut.
Checkthat the side frame assemblyis squareond
true and then fully tighten the bolts and nuts.
10
an der die Streben
(4) die
(1 ) überkreuzen.
und Muttern
2
3
fest
