- Seite 1 Anleitung KCK 210-8 30.11.2006 18:42 Uhr Seite 1 Bedienungsanleitung Kompressor AT: III/29/07 210/8 Art.-Nr.: 40.072.89 I.-Nr.: 01016...
-
Seite 2: Inhaltsverzeichnis
Anleitung KCK 210-8 30.11.2006 18:42 Uhr Seite 2 Bitte Seite 2-5 ausklappen Inhaltsverzeichnis 1. Beschreibung der Hinweissymbole S. 3 2. Gerätebeschreibung (siehe Bild 1/2/3) S. 4 - 5 3. Anwendungsbereich S. 6 4. Hinweise zur Aufstellung S. 6 5. Sicherheitshinweise S. -
Seite 3: Beschreibung Der Hinweissymbole
Anleitung KCK 210-8 30.11.2006 18:42 Uhr Seite 3 1. Beschreibung der Hinweissymbole Gebrauchsanweisung beachten! Warnung vor elektrischer Spannung Warnung vor heißen Teilen Gehörschutz tragen! - Seite 4 Anleitung KCK 210-8 30.11.2006 18:42 Uhr Seite 4...
-
Seite 5: Gerätebeschreibung (Siehe Bild 1/2/3)

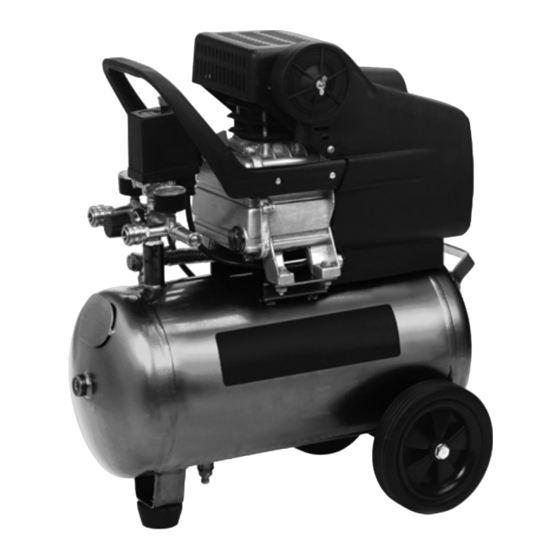

Anleitung KCK 210-8 30.11.2006 18:42 Uhr Seite 5 2. Gerätebeschreibung (Abb. 1/2/3) 1. Ansaug-Luftfilter 2. Druckbehälter 3. Rad 4. Ablass-Schraube für Kondenswasser 5. Standfuß 6. Ölstandanzeige 7. Sicherheitsventil 8. Schnellkupplung (ungeregelte Druckluft) 9. Schnellkupplung (geregelte Druckluft) 10. Druckregler 11. Öl-Verschlußstopfen (Öl-Einfüllöffnung) 12. -
Seite 6: Anwendungsbereich
Anleitung KCK 210-8 30.11.2006 18:42 Uhr Seite 6 in trockenen Räumen. In Bereichen, in Achtung! denen mit Spritzwasser gearbeitet wird, ist der Einsatz nicht zulässig. Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. 5. - Seite 7 Anleitung KCK 210-8 30.11.2006 18:42 Uhr Seite 7 Tragen Sie geeignete Arbeitskleidung vernünftig vor. Verwenden Sie den Kom- – Tragen Sie keine weite Kleidung oder pressor nicht, wenn Sie unkonzentriert Schmuck. Sie können von beweglichen sind. Teilen erfasst werden. Bei Arbeiten im 17.
-
Seite 8: Betrieb Von Druckbehältern
Anleitung KCK 210-8 30.11.2006 18:42 Uhr Seite 8 5.2 Sicherheitshinweise zum gende Maschinen dürfen nicht vorhanden bzw. betrieben werden. Arbeiten mit Druckluft und Speisen und Getränke nicht im Arbeitsraum Ausblaspistolen aufbewahren oder verzehren. Farbdämpfe sind schädlich. Der Arbeitsraum muss größer als 30 m sein Verdichter und Leitungen erreichen im Be- und es muss ausreichender Luftwechsel... -
Seite 9: Lieferumfang
Anleitung KCK 210-8 30.11.2006 18:42 Uhr Seite 9 6. Lieferumfang 2 x Rad (a) 2 x Befestigungsmaterial für die Räder (b) 1 x Öl-Verschlußstopfen (c) 1 x Standfuß (d) 1 x Befestigungsmaterial für den Standfuß (e) 1 x Luftfilter (f) 7.2. -
Seite 10: Netzanschluß
Anleitung KCK 210-8 30.11.2006 18:42 Uhr Seite 10 7.3. Montage des Luftfilters (1) Entfernen Sie den Transportstopfen (Bild a) mit einem Schraubenzieher oder ähnl. und schrau- ben Sie den Luftfilter (1) mit der Flügelschraube (a) am Gerät fest (Bild b). 7.5 Netzanschluß... -
Seite 11: Schnellkupplung
Anleitung KCK 210-8 30.11.2006 18:42 Uhr Seite 11 7.6 Aus-/ Einschalter (13) 8. Technische Daten Durch Herausziehen des roten Knopfes (13) Netzanschluss 230 V ~ 50 Hz wird der Kompressor eingeschaltet. Motorleistung kW Zum Ausschalten des Kompressors muss der Kompressor-Drehzahl min-1 2850 rote Knopf (13) gedrückt werden. -
Seite 12: Ölstand Regelmäßig Kontrollieren
Anleitung KCK 210-8 30.11.2006 18:42 Uhr Seite 12 Das Altöl entsorgen Sie bei einer entspre- Achtung! chenden Annahmestelle für Altöl. Das Kondenswasser aus dem Druckbe- Ist das Öl herausgelaufen, setzen Sie die Öl- hälter enthält Ölrückstände. Entsorgen Sie Ablassschraube (17) wieder ein. Füllen Sie das das Kondenswasser umweltgerecht bei neue Öl in die Öleinfüllöffnung (11) ein, bis der einer entsprechenden Sammelstelle. -
Seite 13: Ersatzteilbestellung
Anleitung KCK 210-8 30.11.2006 18:42 Uhr Seite 13 10. Ersatzteilbestellung Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden; Typ des Gerätes Artikelnummer des Gerätes Ident-Nummer des Gerätes Ersatzteilnummer des erforderlichen Ersatzteils Aktuelle Preise und Infos finden Sie unter www.ISC-GmbH.info 11. Entsorgung und Wiederver- wertung Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. -
Seite 14: Mögliche Ausfallursachen
Anleitung KCK 210-8 30.11.2006 18:42 Uhr Seite 14 12. Mögliche Ausfallursachen Problem Ursache Lösung Kompressor läuft nicht. 1. Netzspannung nicht vorhan- 1. Kabel, Netzstecker, Sicher- ung und Steckdose überprü- fen. 2. Netzspannung zu niedrig 2. Zu lange Verlängerungskabel vermeiden. Verlängerungs- kabel mit ausreichendem Aderquerschnitt verwenden. -
Seite 15: Ersatzteilzeichnung
Anleitung KCK 210-8 30.11.2006 18:42 Uhr Seite 15 13. Ersatzteilzeichnung KCK 210/8 Art.-Nr.: 40.072.89 I.-Nr.: 01016... -
Seite 16: Ersatzteilliste
Anleitung KCK 210-8 30.11.2006 18:42 Uhr Seite 16 14. Ersatzteilliste Art.-Nr.: 40.072.89 I.-Nr.: 01016 Position Artikel-Nr. Beschreibung 40.072.50.09.001 Schraube M8*103 40.072.50.09.002 Zylinderkopf 40.072.50.09.003 Zylinderkopfdichtung 40.072.50.09.004 Ventilplatte 40.072.50.09.005 Ventilklappe 40.072.50.09.006 Ventilplattendichtung 40.072.50.09.007 Zylinder 40.072.50.09.008 Zylinderkopfdichtung 40.072.50.09.009 Kolbenringset 40.072.50.09.010 Kolben 40.072.50.09.011 Sicherungsring 40.072.50.09.012 Pleuel 40.072.50.09.013... - Seite 17 Anleitung KCK 210-8 30.11.2006 18:42 Uhr Seite 17 14. Ersatzteilliste Art.-Nr.: 40.072.89 I.-Nr.: 01016 40.072.50.09.035 Unterlegscheibe 40.072.50.09.036 Ablassventil 40.072.50.09.037 Sicherungsmutter M10 40.072.50.09.038 Unterlegscheibe 40.072.50.09.039 Federring 40.072.50.09.040 40.072.50.09.041 Radbolzen M10 40.072.50.09.042 Kessel 40.072.50.09.043 Sicherungsmutter M8 40.072.50.09.044 Sicherungsschraube M8*30 40.072.50.09.045 Dichtring F18*2.4 40.072.50.09.046 Stopfen 40.072.50.09.047...
-
