Reservoirbefüllung*
Bestellnummer:
OL0026-135-24 (für Erweiterungsmodul)
OL0027-135-24 (für Stacker)

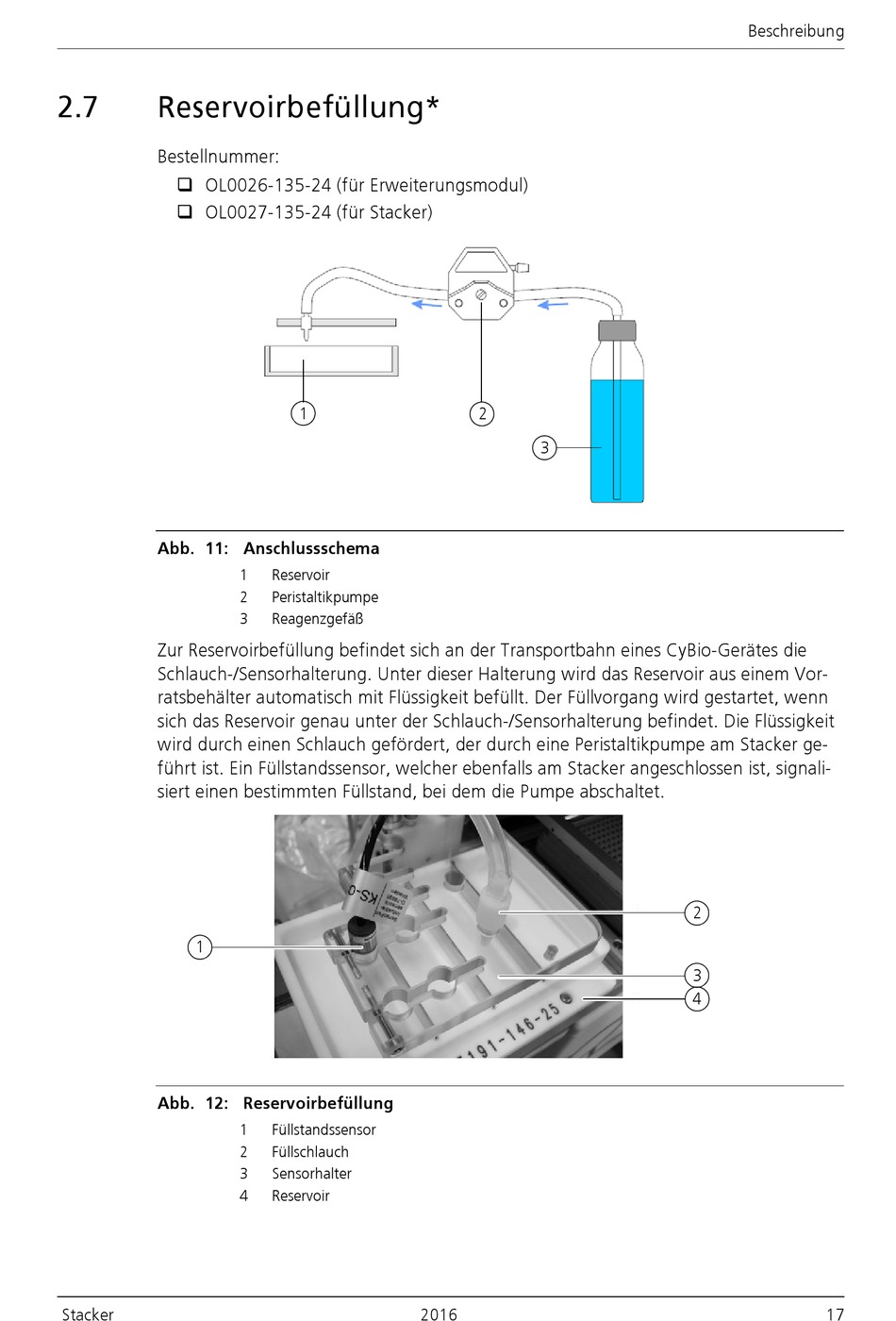

Abb. 11: Anschlussschema
Zur Reservoirbefüllung befindet sich an der Transportbahn eines CyBio-Gerätes die
Schlauch-/Sensorhalterung. Unter dieser Halterung wird das Reservoir aus einem Vor-
ratsbehälter automatisch mit Flüssigkeit befüllt. Der Füllvorgang wird gestartet, wenn
sich das Reservoir genau unter der Schlauch-/Sensorhalterung befindet. Die Flüssigkeit
wird durch einen Schlauch gefördert, der durch eine Peristaltikpumpe am Stacker ge-
führt ist. Ein Füllstandssensor, welcher ebenfalls am Stacker angeschlossen ist, signali-
siert einen bestimmten Füllstand, bei dem die Pumpe abschaltet.
1
Abb. 12: Reservoirbefüllung
Stacker
1
1
Reservoir
2
Peristaltikpumpe
3
Reagenzgefäß
1
Füllstandssensor
2
Füllschlauch
3
Sensorhalter
4
Reservoir
2
3
