COMPACT 2.0

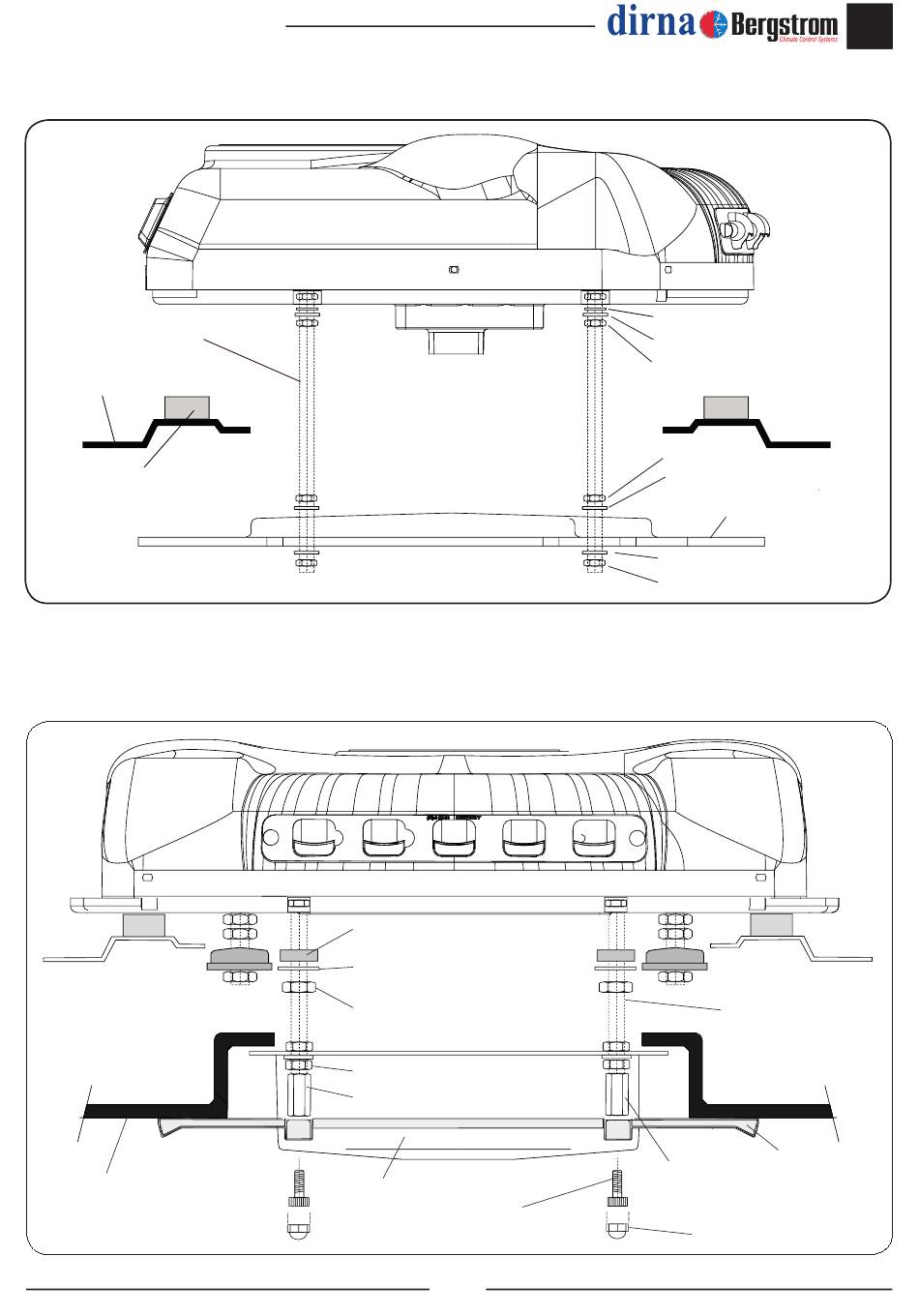

Esploso fino al fissaggio dei supporti di fissaggio
Viti prigioniere
M8 x125x100 / 120
Tettuccio della cabina
Guarnizione EPDM 25 mm.
Tappezzeria
All manuals and user guides at all-guides.com
Esploso fino al fissaggio della consollle
Rondella gomma Ø6
Rondella piana a testa larga Ø6
Dado M6
Dado M6
Viti prigioniere M6
Parte frontale con finestre
Viti Allen 6/100x15
59
Air conditioning for vehicles
Rondella di gomma ø 7
Rondella piana a testa larga ø 8
Dado M8
Dado M8
Rondella piana a testa larga ø 8
Supporto fissaggio
Rondella piana a testa larga
Dado autobloccante M8
Vite prigioniera M6
La parte inferiore del separatore
deve stare ad 1 mm dalla
tappezzeria
(4) Cappucci protettivi M6
ES IT
Consolle
