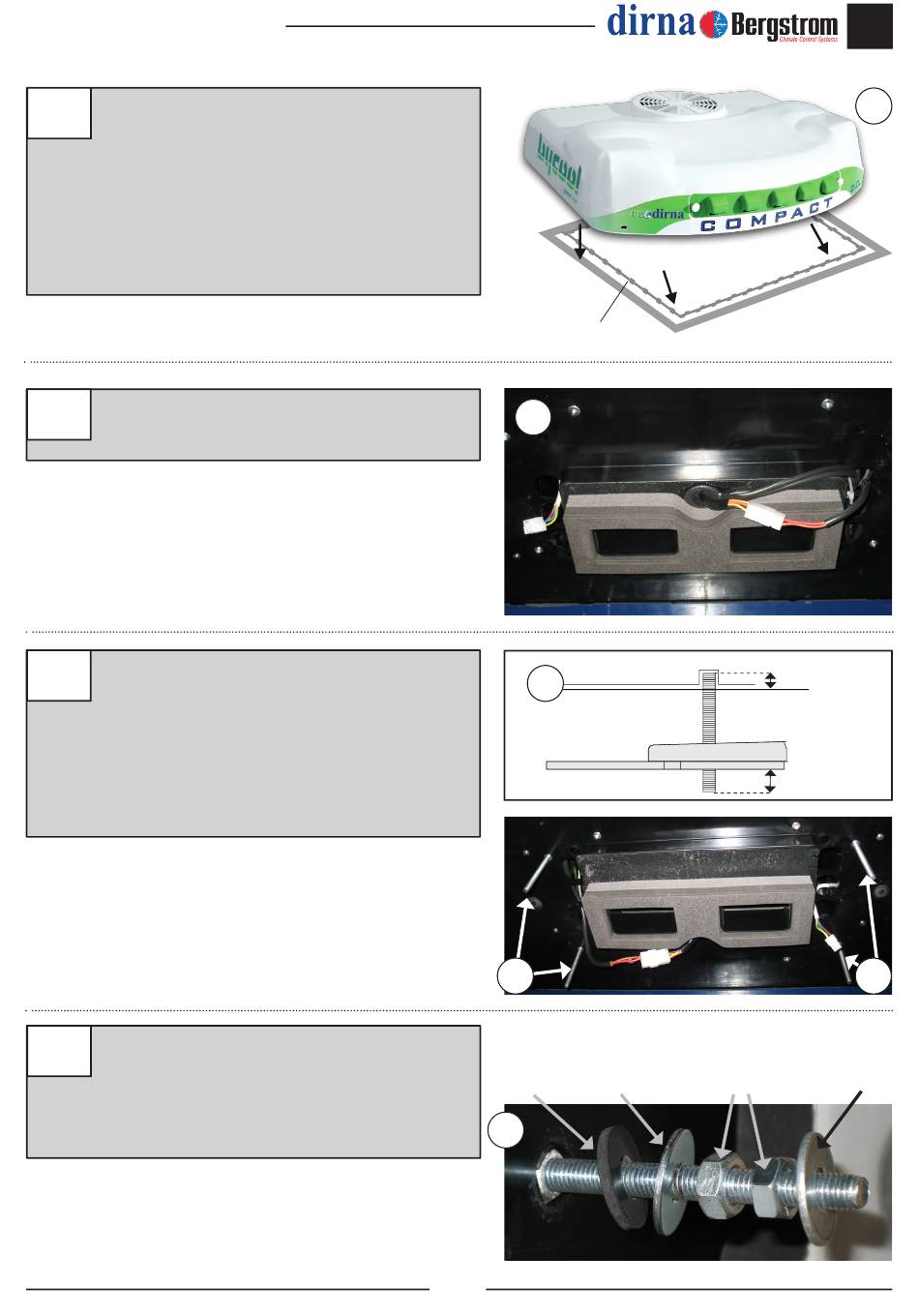

dirna Bergstrom bycool green COMPACT 2.0 Montageanweisungen Seite 5

COMPACT 2.0
EXTERIOR CABINA:
5
Posicionar el Compact en el hueco de la
escotilla.
¡Atención! Al colocar el equipo encima del
hueco escotilla, revisar que las salidas de
desagüe no queden obstruidas por la junta
EPDM.
Colocar canalizador gomaespuma quedando
6
la parte más blanda en la base del equipo.
INTERIOR CABINA:
7
Roscar 5 mm aproximadamente
(4) espárragos 8/125x100-70 ó 120, la
medida se elegirá tras presentar los soportes
de sujección y teniendo en cuenta que los
espárragos deben sobresalir de los mismos
por la parte inferior unos 20 mm.
Colocar (1) arandela Ø 7 de goma, (1)
8
arandela plana Ø 8 ala ancha, (2) tuerca M8
y (1) arandela plana Ø 8 ala ancha , en cada
uno de los espárragos anteriores; siguiendo
dicho orden.
All manuals and user guides at all-guides.com
5
Air conditioning for vehicles
Escotilla
6
Base
7
Espárrago
7
Arandela plana
Arandela
goma Ø 8 ala ancha
8
ES
5
5 mm
Soporte
20 mm
7
Arandela plana
Tuerca M8 Ø 8 ala ancha
