dirna Bergstrom bycool green COMPACT 2.0 Montageanweisungen Seite 30

COMPACT 2.0
FR ES

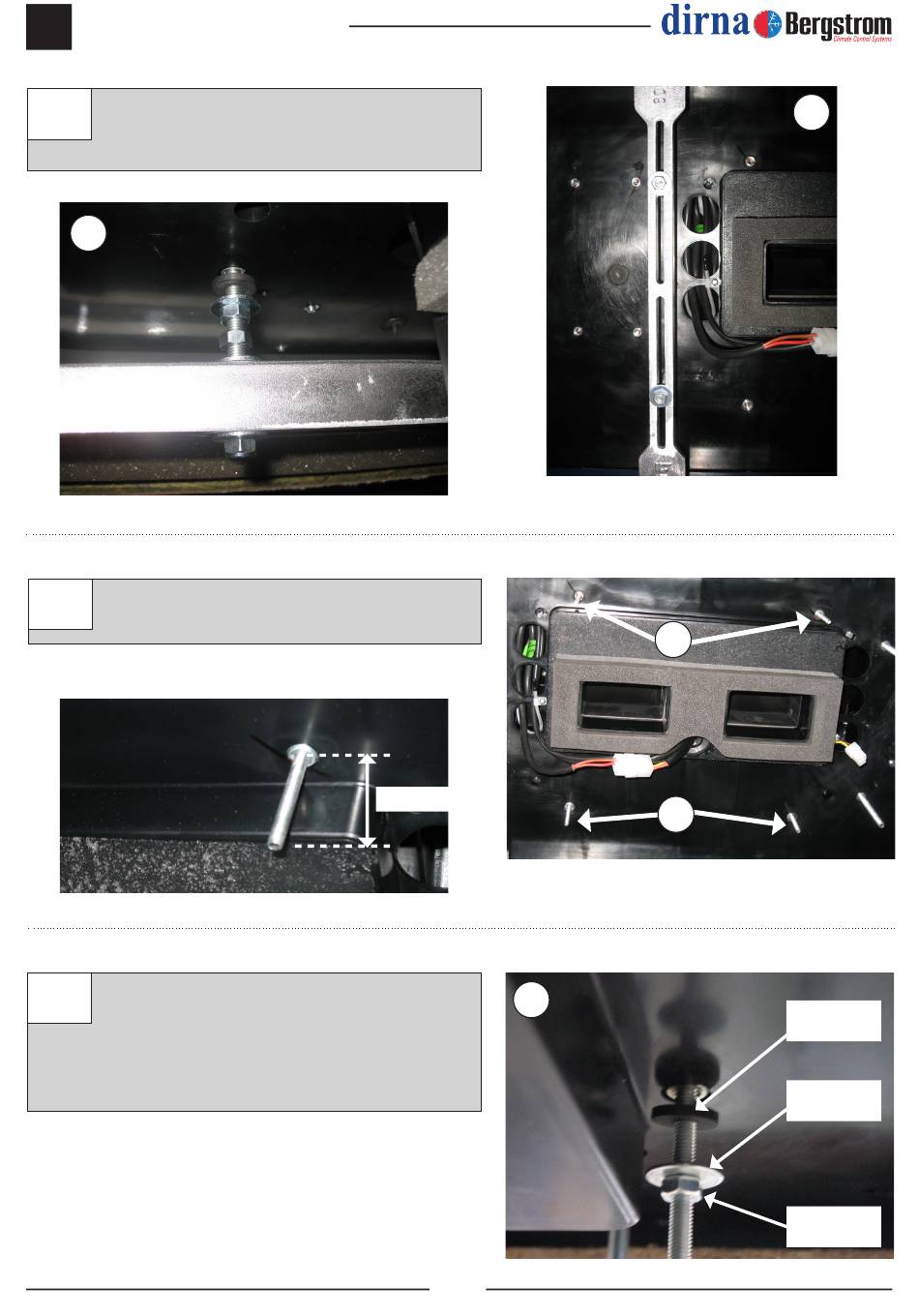

Placer les supports de fixation (2), avec une
8a
rondelle (1) et un écrou autobloquant (1) M8,
sans serrer.
8a
Visser 10 mm les goujons (4) M6 x 55 ou 80,
9
comme indiqué au (D) du schema point 16.
Placer (1) rondelle mouse dimètre 6 (1) plain
10
rondelle dimètre 6 aile large et (1) écrou M6
sur chaqu´un des asperges M6. En suivant
serrer l´écrou jusqu´au la rondelle à mouse
reste un peu pressée.
All manuals and user guides at all-guides.com
(D) mm
30
Air conditioning for vehicles
9
9
10
8a
rondelle à
mouse
rondelle aile
large
écrou M6
