COMPACT 2.0

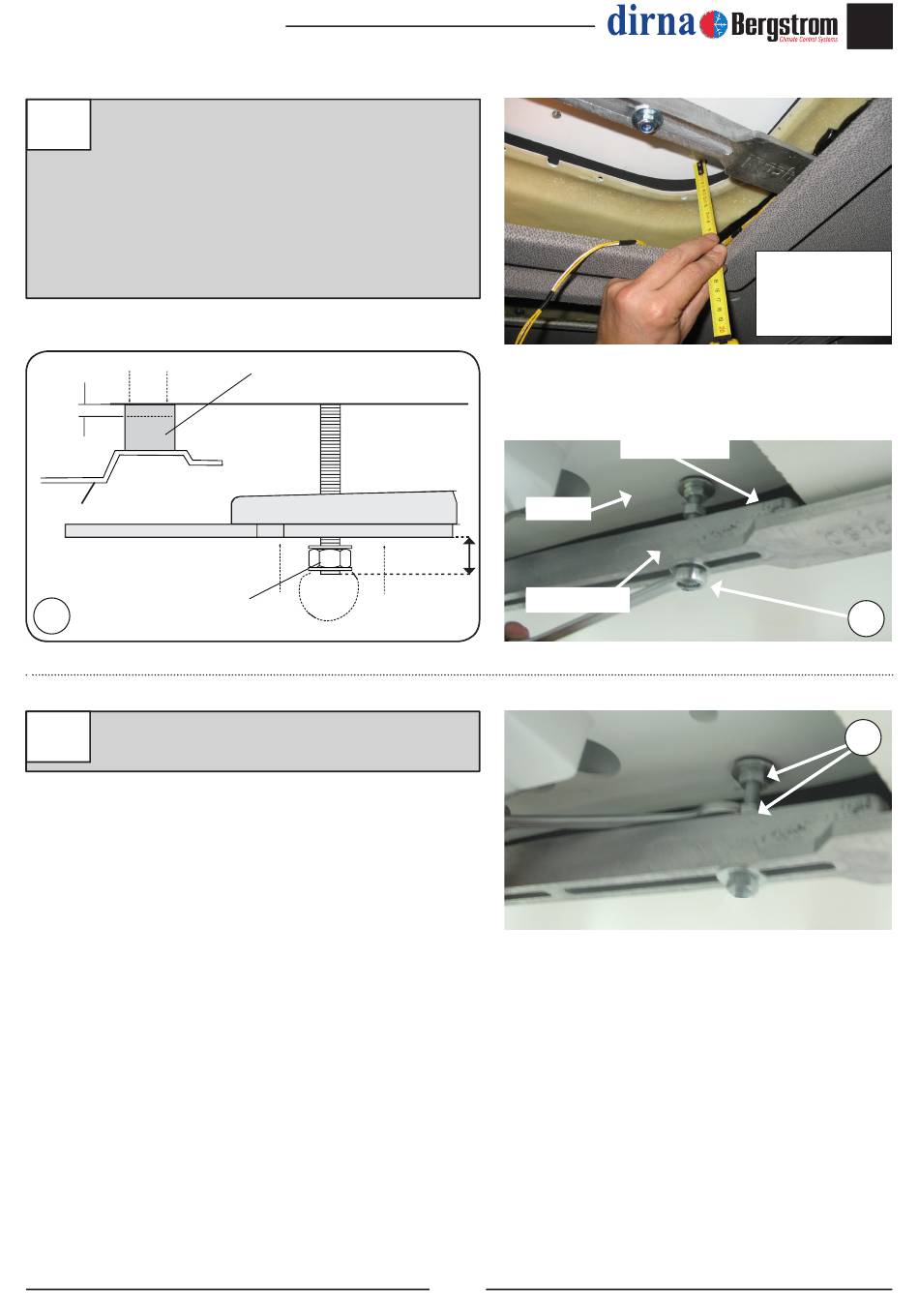

Fixer les supports en serrant les écrous
17
jusqu'à serrer le joint EPDM de l'appareil entre
3 et 6 mm.
Important: Pour éviter la filtration d'eau dans
la cabine, vérifier le serrage du joint EPDMA
à la base du Compact, comme indiqué sur le
diagramme.
3-6mm.
Techo cabina
Serrer l'écrou autobloquant
jusqu'à serrer le joint EPDM
17
3 et 6 mm.
Serrer les écrous (4) M8 afin de fixer à (4)
18
l'unité base.
All manuals and user guides at all-guides.com
Joint EPDM
10 mm*
(*) (environ après serrage)
Air conditioning for vehicles
Base
Support
33
Vérifier la
compression du joint
EPDM en utilisant
un flexomètre daus
les quatre cous.
Joint EPDM
FR ES
17
18
