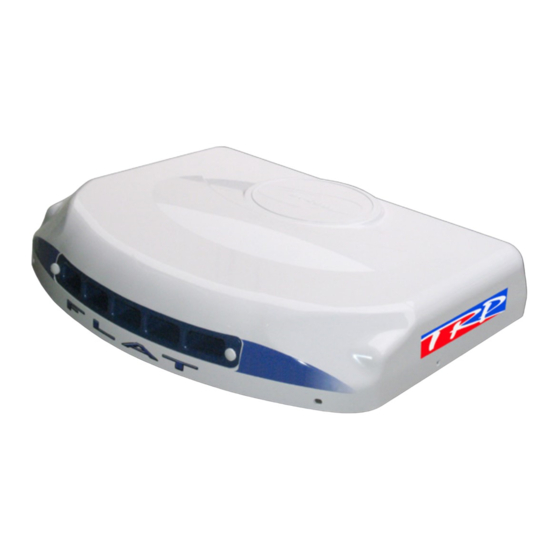

dirna Bergstrom bycool FLAT 24V Montageanweisungen
Verwandte Anleitungen für dirna Bergstrom bycool FLAT 24V
Inhaltszusammenfassung für dirna Bergstrom bycool FLAT 24V
- Seite 50 Wird die Verdampferanlage im Kabinendach installiert, ausgestaucht werden. muss der obere Teil der Kabine mit einem Tuch oder Dirna Bergstrom übernimmt keine Haftung bei einer Decke gegen eventuelle Kratzer geschützt werden. Schäden durch unsachgemäßen Umgang mit der Bei der Installation des Bycool Flat an der Decke ist Anlage oder deren falschen Einbau oder durch zu berücksichtigen, dass die Konstruktion von Kabinen...
- Seite 51 FLAT Air conditioning for vehicles Lukendeckel, und Befestigungsteile abnehmen und dem Kunden übergeben (*). Sollte keine Luke vorhanden sein, wäre die Decke gemäß den angegebenen 520 mm Mindestabmessungen auszuschneiden. 385 mm Mindestabmessungen für den Einschnitt in Kabinendach ohne Luke Bevor die EPDM-Dichtung verklebt wird, überschüssige Reste von der Decke entfernen.
- Seite 52 FLAT Air conditioning for vehicles Kleben Sie die EPDM –Dichtung um die Lukenöffnung (beachten Sie die Hinweise zum Beschneiden der Abschlussverbindungskanten der Dichtung). 15 mm SO WIRD DIE EPDM-DICHTUNG BESCHNITTEN, UM DAS EINSICKERN VON WASSER IN DAS FAHRERHAUS ZU VERMEIDEN: A- Dichtung so verkleben, dass 100 mm Schutzpapier an jeder Seite überstehen.
-
Seite 53: Fahrerhaus, Innen
FLAT Air conditioning for vehicles FAHRERHAUS, AUSSEN: Bycoolanlage in der Lukenöffnung positionieren. Luke FAHRERHAUS, INNEN: Bycoolgrundplatte 5 mm (4) Stiftschrauben 8/125x100 oder 120 Stiftschraube ca. 5 mm eindrehen. Das Maß wird nach der Positionierung der Befestigungsstützen Stütze gewählt, wobei zu berücksichtigen ist, dass die Stiftschrauben nach unten 10 mm 10 mm überstehen müssen. - Seite 54 FLAT Air conditioning for vehicles (2) Befestigungsstützen mit (1) Scheibe und 6a (1) selbstblockierende M8-Mutter eindrehen, jedoch ohne sie anzuziehen. (4) Stiftschrauben M6 x 55 oder 80 10 mm an der angegebenen Stelle eindrehen, und zwar von der Höhe (A) der Skizze, Punkt 9. Gummischeibe Ø6,(1) Breitflanschscheibe Ø6 und (1) Mutter M6...
- Seite 55 FLAT Air conditioning for vehicles An jeder Stiftschraube (1) Mutter M6 einle- gen, ohne diese jedoch anzuziehen. Kabelführungen mit LOCTITE Superglue 3 oder ähnlich an die innere Luftverteilertafel ankleben, um die Montage der Einheit zu erleichtern und die Kaltluftströme durch die Durchlassgitter zu garantieren.
- Seite 56 FLAT Air conditioning for vehicles Innere Luftverteilertafel an den vorgenannten Stiftschrauben mit jeweils (1) Breitflansch- Unterlegscheibe M6 und (1) Mutter M6 anbringen. Muttern anziehen, Kabelführungen am oberen Schaumgummi der Anlage anliegen. Wichtig: Die Führungen müssen an das Schaumgummi anschlagen, Luftleckagen zu vermeiden. Bycool-Grundplatte EPDM- Schaumgummi...
- Seite 57 FLAT Air conditioning for vehicles Bringen Sie die Befestigungsstützen an, indem Sie die Muttern anziehen, bis die EPDMAußendichtung 3-6 mm auf der Anlage festsitzt. Wichtig: Als Schutz gegen eventuelle Einsickerungen Wasser Zusammendrückung der EPDM-Dichtung Fahrerhausinnere muss EPDM- an den vier Ecken mit Dichtung, wie auf der Skizze angegeben, einem Biegeprüfgerät prüfen.
- Seite 58 FLAT Air conditioning for vehicles Eine Mutter hinter Befestigungsmutter inneren Bycool-Grundplatte Luftverteilertafel an allen Stiftschrauben anbringen. Sechskant-Verbindungsmuttern Sechskantrschraube f. M6 eindrehen, bis sie 1 mm über dem Bezug Konsolenbefestigung herausstehen. Muttern M6 (A) dieses Punkts Polsterung herausschrauben, bis sie an die Sechskant- Verbindungsmuttern anstoßen, und gegen diese anziehen.
- Seite 59 FLAT Air conditioning for vehicles Übersichtsbild bis zur befestigung der stützen Stiftschraube Gummischeibe ø 7 M8 x125 x 100 oder 120 Breitflanschflachscheibe ø 8 M8 Mutter Fahrerhausdecke M8 Mutter EPDM-Dichtung 25 mm Breitflanschflachscheibe ø 6 Befestigungsstütze Breitflanschflachscheibe Selbstblockierende Mutter M8 Übersichtsbild bis zur befestigung der konsolen Gummischeibe Ø6 Breitflanschflachscheibe ø...
- Seite 60 FLAT Air conditioning for vehicles Verkabelte und verrohrte Kästen von 2-Wege-Kasten hinten, wie dargestellt, an der Bycool- Anlage befestigen. 4-Wege-Kasten Rücklaufrohr Pumpendruckrohr Mit weißem Streifen markierte Rohre Behälterstütze einem geeigneten, ziemlich weit unten liegenden Punkt im hinteren Bereich des Fahrerhauses positionieren Ø...
- Seite 61 FLAT Air conditioning for vehicles Pumpenanordnung am Behälter mit (2) Blechgewindeschrauben 5.4x19 befestigen. Anschließend Pumpenrohr (X) an Behälter anschließen und Behälter (wählen Sie dazu die optimale Position des Füllstopfens, rechts oder links, um die Füllung zu erleichtern) mit den mitgelieferten Stützen befestigen. Die Stütze mit Absatz wird verwendet, wenn der Behälter mit dem Füllstopfen (Y) auf der linken Seite eingebaut wird.
- Seite 62 FLAT Air conditioning for vehicles Filter in das Zapfenrohr einbauen, in den Stopfen einführen und an das Rücklaufrohr Ø18 x Ø12 (A).anschließen. Stopfen in den Behälter einsetzen, auf 100 mm zuschneiden, “T” einschieben und daran das Rohr mit dem kleineren Querschnitt anschließen, Dieses ist mit weißem Streifen gekennzeichnet.
-
Seite 63: Entwässerungsrohr
FLAT Air conditioning for vehicles Batterieverkabelung dargestellt anschließen. ENTWÄSSERUNGSROHR (*) orrekte Installation erfolgt an dem Punkt, an dem das Entwässerungsrohr Gefaälle aufweist, um Schleifen und Drosselungen zu vermeiden und den Wasserzulauf in den Behälter zu erleichtern.. (**) Falsch. Darf so nicht ausgeführt werden. (***) Überschüssige Verkabelung... -
Seite 64: Detaillierte Anweisungen Zur Installation Der Versorgungskabel
FLAT Air conditioning for vehicles Detaillierte Anweisungen zur Installation der Versorgungskabel Versorgungs- verkabelung 1- Versorgungskabel der Anlage bis zur Fahrzeugbatterie führen und dabei die Kunststoffstützen innen im Fahrerhaus aufkleben und mit Flanschen befestigen. Anschließend das Kabel bei heruntergeklapptem Fahrerhaus durch das Innere des Fahrerhaus führen und mit Schellen und M4-Schrauben befestigen, bis zur Batterie mit Schellen. -
Seite 65: Elektrisches Schaltschema
FLAT Air conditioning for vehicles Elektrisches schaltschema CONTROLE PUMPENRELAIS ELEKTRONIKSTEUERUNG PUMPENKONTAKT SCHWIMMER WASSERPUMPE BATTERIE DOPPELRADIALGEBLÄSE WASSERPUMPE SCHWIMMER... - Seite 68 Dirna Bergstrom behält sich vor, aus technischen oder kaufmännischen Gründen jederzeit Änderungen HIWEIS: der Angaben dieser Veröffentlichung vorzunehmen. Dirna Bergstrom si riserva il diritto di effettuare modifiche in qualsiasi momento ai dati contenuti in questa ATTENZIONE: pubblicazione, per motivi tecnici o commerciali.
