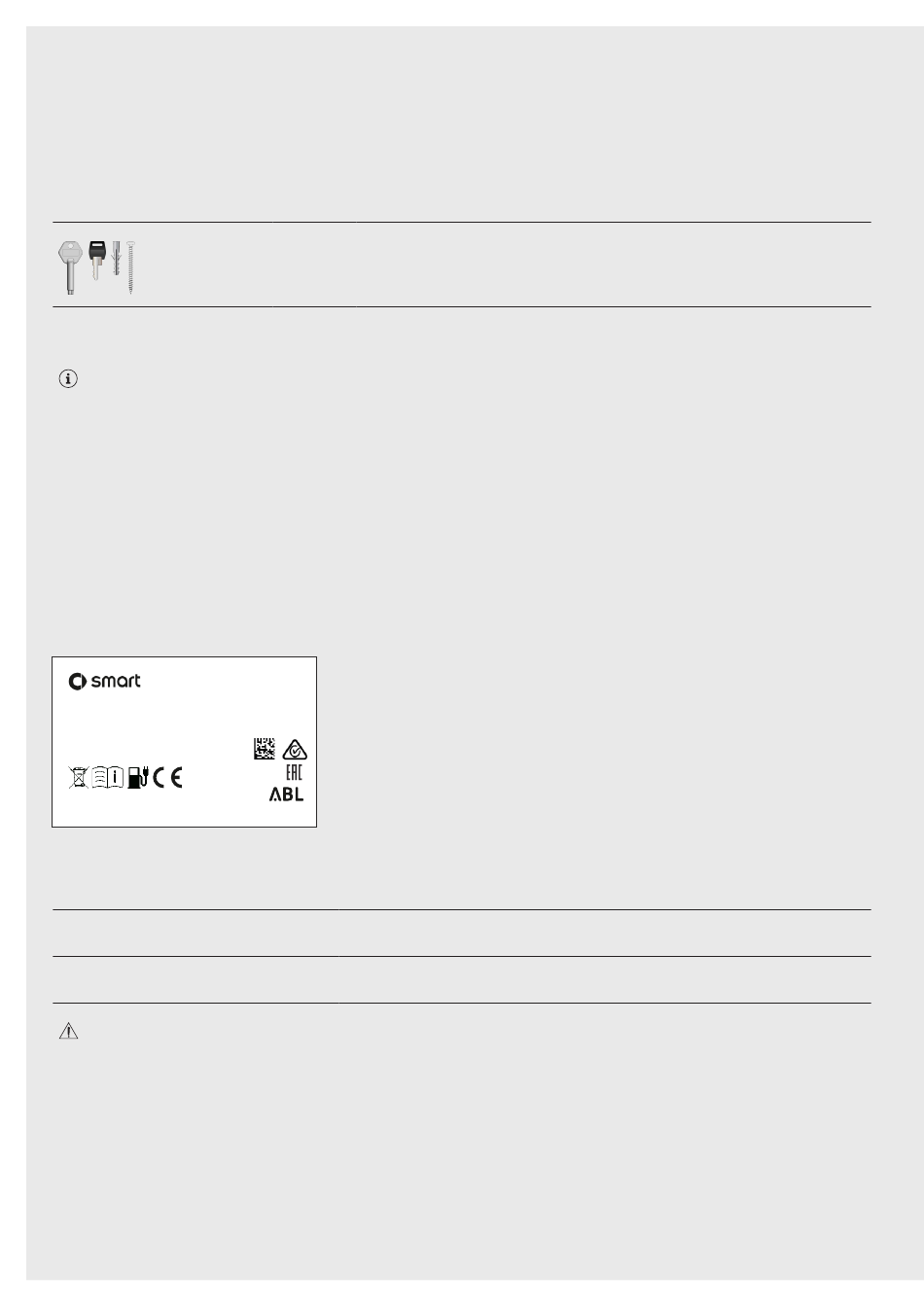

Komponente
Montage-Set
Sofern eine oder mehrere der oben genannten Komponenten nach dem Auspacken fehlen, setzen Sie sich
bitte sofort mit Ihrem lokalen smart-Vertriebspartner in Verbindung.
HINWEIS!
Der Karton, in dem die smart Wallbox Home ausgeliefert wird, bietet einen für den Transport und die
Lagerung optimalen Schutz gegen Einwirkungen von außen. Bewahren Sie den Karton nach Möglichkeit
auf und verpacken Sie die smart Wallbox Home darin, sofern Sie sie aufgrund einer Fehlfunktion o. ä.
zum Hersteller einschicken oder anderweitig transportieren müssen.
Identifikation der Produktvariante.
Die smart Wallbox ist in mehreren Varianten verfügbar, die mechanisch und elek trisch für unterschied-
liche Anwendungsprofile optimiert sind. Zur Identifikation befindet sich auf der Unterseite der Wallbox
ein Produktetikett mit der smart-Sachnummer Ihrer Wallbox Variante. Vergewissern Sie sich anhand des
Etiketts, dass das installierte Modell in der vorliegenden Anleitung beschrieben ist.
A 000 906 63 08 / 001
Produced by: ABL SURSUM Bayerische Elektrozubehör GmbH & Co. KG,
Albert-Büttner-Straße 11, 91207 Lauf / Pegnitz, Germany
Produced for: Mercedes-Benz AG,
Mercedesstr. 120, 70372 Stuttgart, Germany
2W22S100001
2018-05-30
~220-240V 50Hz 32A
IP55 3Ph
~380-415V
-30°C to 50°C
In dieser Anleitung werden folgende Wallboxen beschrieben:
Modell
Netzanschluss
230 / 400 V 50 Hz
A0009066308
1 oder 3 x 32 A
230 V 50 Hz
A0009066008
1 x 32 A
VORSICHT!
Die in dieser Anleitung genannten Informationen und technischen Spezifikationen beziehen sich aus-
schließlich auf die in dieser Anleitung genannten Varianten und dürfen nicht auf andere Wallbox-
Modelle übertragen werden: Diese Varianten werden ggf. mit spezifischen Anleitungen ausgeliefert.
Menge
Beschreibung
Schraubensatz zur Wandmontage, bestehend aus 2 x 4 Span-
plattenschrauben sowie den passenden Dübeln, Schlüssel für
1
den Schlüsselschalter (2 Stk.), Blendenschlüssel zur Verriege-
lung der Gehäuseblende, Bohrschablone
Für die Identifikation sind insbesondere die Modellbezeichnung (A
000 906 XX XX) sowie die darunter angegebenen Werte zum Netz-
anschluss (Spannung, Netzfrequenz, Stromstärke) relevant.
Variante
Fest verbundenes Ladekabel nach IEC 62196-2 Typ 2, ca. 6 m; La-
deleistung 22 kW
Fest verbundenes Ladekabel nach IEC 62196-2 Typ 2, ca. 6 m; La-
deleistung 7,2 kW
