3. Überprüfen Sie die LED-Anzeige auf der Vorderseite
der Wallbox: Wenn die Wallbox betriebsbereit ist, pul-
siert die LED im unteren Bereich der Gehäuseblende blau.
Das Fahrzeug kann nun angeschlossen werden.
4. Entnehmen Sie den Ladestecker aus der Ladesteckerauf-
nahme und stecken Sie ihn vollständig in die Fahrzeug-
steckdose: Die Kommunikation mit dem Fahrzeug wird
überprüft und die Wallbox wartet auf die Freigabe durch
den Anwender. Die LED leuchtet in diesem Zustand gelb.
5. Sofern der Schlüsselschalter auf der rechten Gehäuseseite
in waagrechter Position steht, müssen Sie ihn in eine senk-
rechte Position bringen, um den Ladevorgang freizugeben.
Solange der Schlüsselschalter in senkrechter Position steht,
können Sie zu jeder Zeit weitere Ladevorgänge ohne vorhe-
rige Freigabe durchführen.
HINWEIS!
Die Ladefreigabe wird nur für den Start des Ladevorgangs benötigt: Im Anschluss kann der Schlüssel-
schalter wieder in die waagrechte Position gebracht werden, ohne dass der Ladevorgang unterbrochen
wird. Nach dem Trennen der Verbindung zum Fahrzeug ist die Wallbox dann für einen erneuten Lade-
vorgang gesperrt.
6. Nach der Freigabe des Ladevorgangs über den Schlüssel-
schalter wartet die Wallbox auf den Start des Ladevorgangs
durch das Fahrzeug. Die LED leuchtet in diesem Zustand
grün.
7. Wenn das Fahrzeug den Start des Ladevorgangs an-
fordert und dieser von der Wallbox gestartet wur-
de, pulsiert die LED während des Ladevorgangs grün.
Bei Bedarf kann der Ladevorgang manuell am Fahrzeug un-
terbrochen werden (siehe Bedienungsanleitung des zu la-
denden Fahrzeugs).
8. Wenn der Ladevorgang pausiert wird oder abgeschlossen
ist, leuchtet die LED wieder dauerhaft grün.
9. Nach Abschluss des Ladevorgangs ziehen Sie den Lade-
stecker aus der Fahrzeugsteckdose und fixieren ihn in der
Ladesteckeraufnahme auf der rechten Seite der Wallbox.
Die LED pulsiert wieder blau und zeigt so, dass die Wallbox
für den nächsten Ladevorgang bereit ist.
HINWEIS!
Der Ladevorgang wird, außer bei Fehlfunktionen, nur vom Fahrzeug oder dem Benutzer beendet. Die
leuchtende grüne LED zeigt auf Basis der Kommunikation mit dem Fahrzeug, dass der Ladevorgang
pausiert wird oder abgeschlossen ist: Eine Unterscheidung dieser beiden Zustände ist nur anhand der
Anzeigen im Fahrzeug möglich. Sollte das Fahrzeug auch nach einem ausreichend langen Ladevorgang
nicht vollständig geladen sein, wenden Sie sich an den lokalen technischen Service von smart.

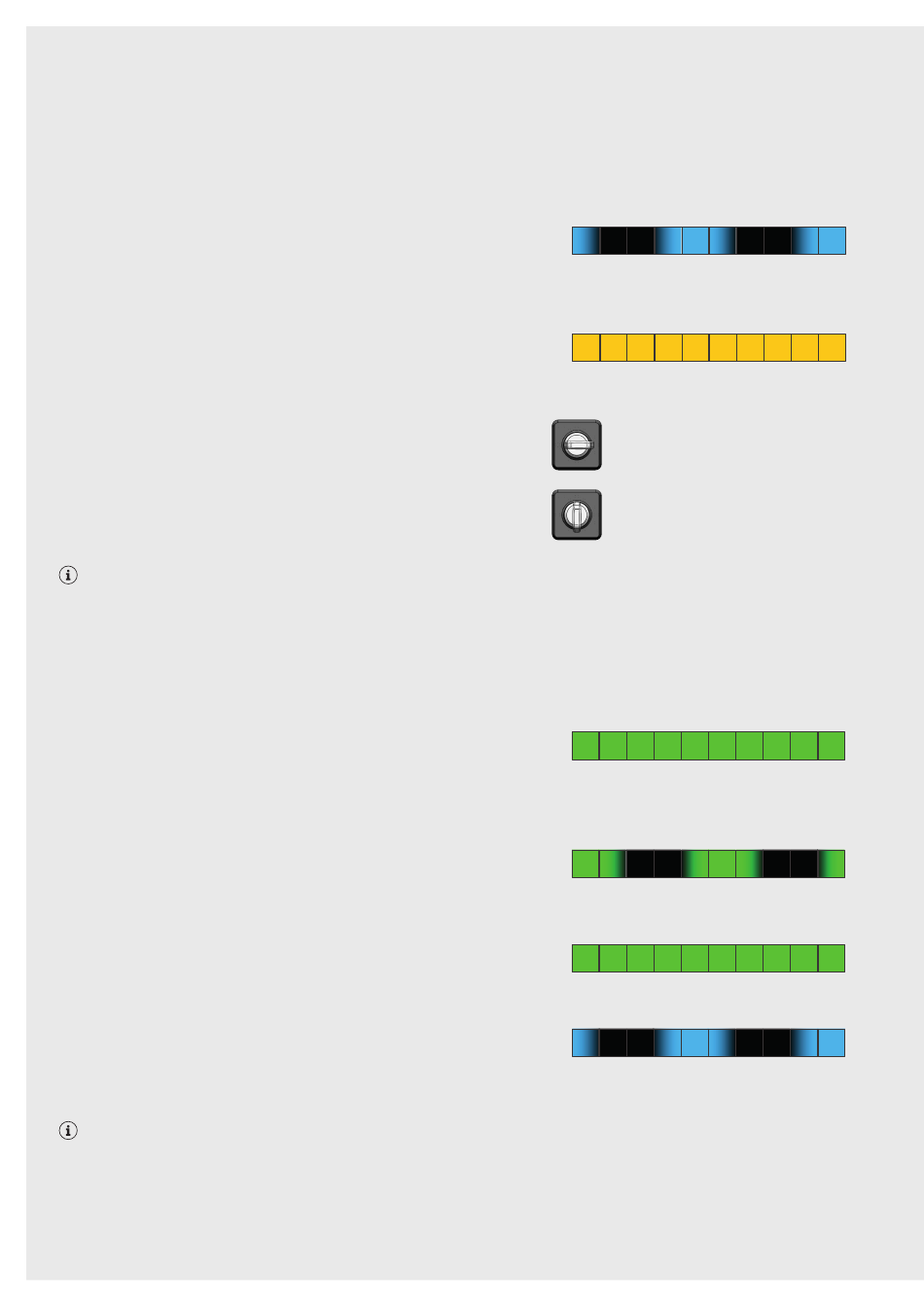

Schlüsselschalter in waag-
rechter Position: Der nächste
Ladevorgang ist gesperrt.
Schlüsselschalter in senkrech-
ter Position: Der Ladevorgang
ist freigegeben
