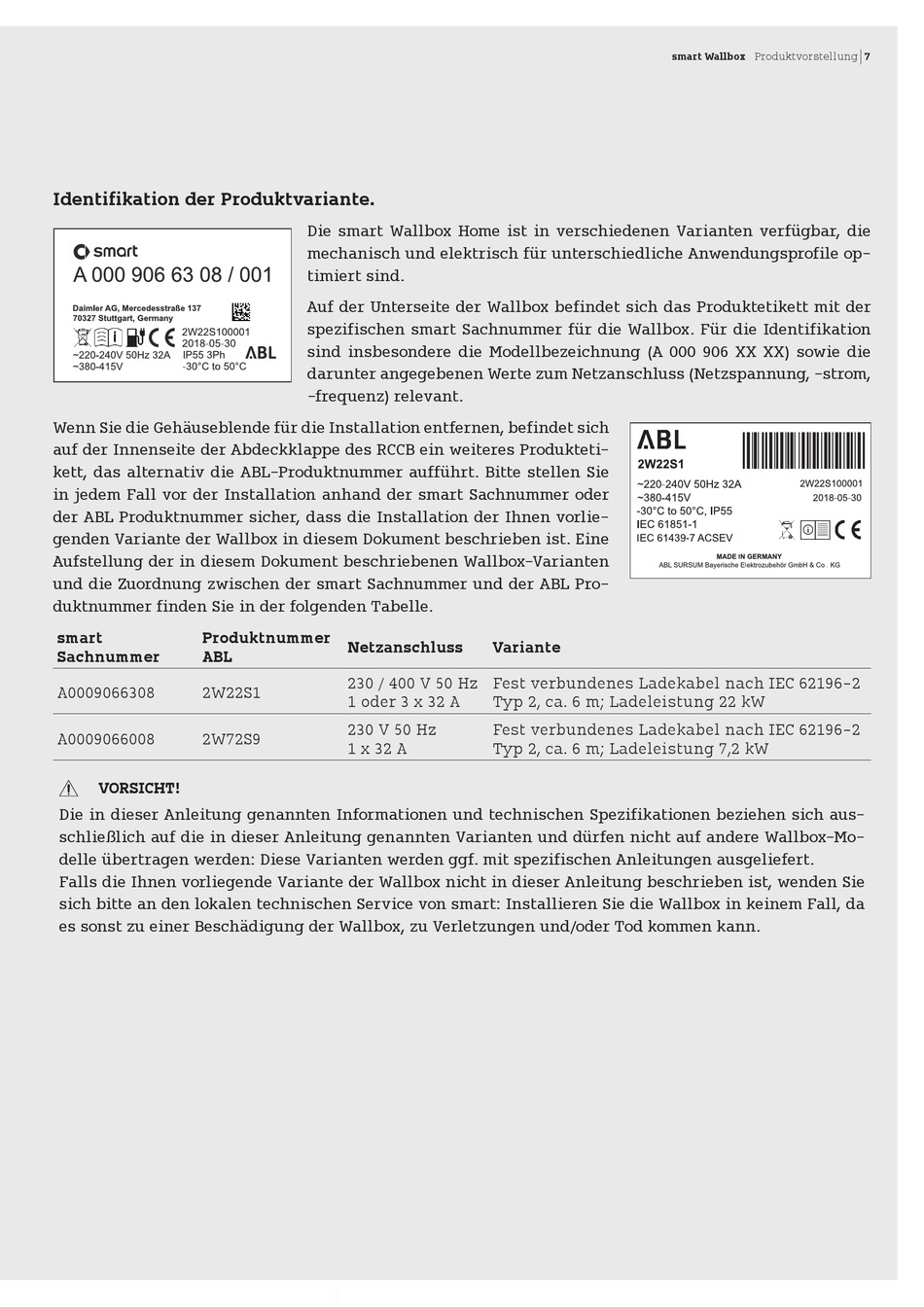

Identifikation Der Produktvariante - SMART Wallbox Home Installationsanleitung

Identifikation der Produktvariante.

Wenn Sie die Gehäuseblende für die Installation entfernen, befindet sich
auf der Innenseite der Abdeckklappe des RCCB ein weiteres Produkteti-
kett, das alternativ die ABL-Produktnummer aufführt. Bitte stellen Sie
in jedem Fall vor der Installation anhand der smart Sachnummer oder
der ABL Produktnummer sicher, dass die Installation der Ihnen vorlie-
genden Variante der Wallbox in diesem Dokument beschrieben ist. Eine
Aufstellung der in diesem Dokument beschriebenen Wallbox-Varianten
und die Zuordnung zwischen der smart Sachnummer und der ABL Pro-
duktnummer finden Sie in der folgenden Tabelle.
smart Produktnummer
Sachnummer ABL
A0009066308 2W22S1
A0009066008 2W72S9
VORSICHT!
Die in dieser Anleitung genannten Informationen und technischen Spezifikationen beziehen sich aus-
schließlich auf die in dieser Anleitung genannten Varianten und dürfen nicht auf andere Wallbox-Mo-
delle übertragen werden: Diese Varianten werden ggf. mit spezifischen Anleitungen ausgeliefert.
Falls die Ihnen vorliegende Variante der Wallbox nicht in dieser Anleitung beschrieben ist, wenden Sie
sich bitte an den lokalen technischen Service von smart: Installieren Sie die Wallbox in keinem Fall, da
es sonst zu einer Beschädigung der Wallbox, zu Verletzungen und/oder Tod kommen kann.
Die smart Wallbox Home ist in verschiedenen Varianten verfügbar, die
mechanisch und elektrisch für unterschiedliche Anwendungsprofile op-
timiert sind.
Auf der Unterseite der Wallbox befindet sich das Produktetikett mit der
spezifischen smart Sachnummer für die Wallbox. Für die Identifikation
sind insbesondere die Modellbezeichnung (A 000 906 XX XX) sowie die
darunter angegebenen Werte zum Netzanschluss (Netzspannung, -strom,
-frequenz) relevant.
Netzanschluss
230 / 400 V 50 Hz
1 oder 3 x 32 A
230 V 50 Hz
1 x 32 A
Variante
Fest verbundenes Ladekabel nach IEC 62196-2
Typ 2, ca. 6 m; Ladeleistung 22 kW
Fest verbundenes Ladekabel nach IEC 62196-2
Typ 2, ca. 6 m; Ladeleistung 7,2 kW
smart Wallbox Produktvorstellung 7
