‡ Ladevorgang.
Die mechanische und elektrotechnische Installation der in dieser Anleitung beschriebenen Varianten
der smart Wallbox Home muss grundsätzlich durch qualifiziertes Fachpersonal erfolgen: Insbesondere
die Vorbereitung der Hausinstallation und der elektrische Anschluss an die Hausinstallation muss von
einer qualifizierten Elektrofachkraft durchgeführt und anschließend durch die Inbetriebnahme abge-
nommen werden. Wenden Sie sich an ein Elektrofachunternehmen oder an Ihren lokalen smart-Partner,
der Sie gerne bei Fragen zur Installation und zum Betrieb Ihrer Wallbox unterstützt.
Die Installation selbst ist in einer separaten Installationsanleitung beschrieben. Diese Anleitung ent-
hält wichtige Informationen zur mechanischen und elektrischen Installation sowie zur anschließenden
Inbetrieb- und funktionalen Abnahme der Wallbox. An der Erstinbetriebnahme durch eine Elektrofach-
kraft sollten Sie nach Möglichkeit selbst teilnehmen, um sicherzustellen, dass Sie zukünftig problemlos
Ladevorgänge mit Ihrer smart Wallbox Home durchführen können.

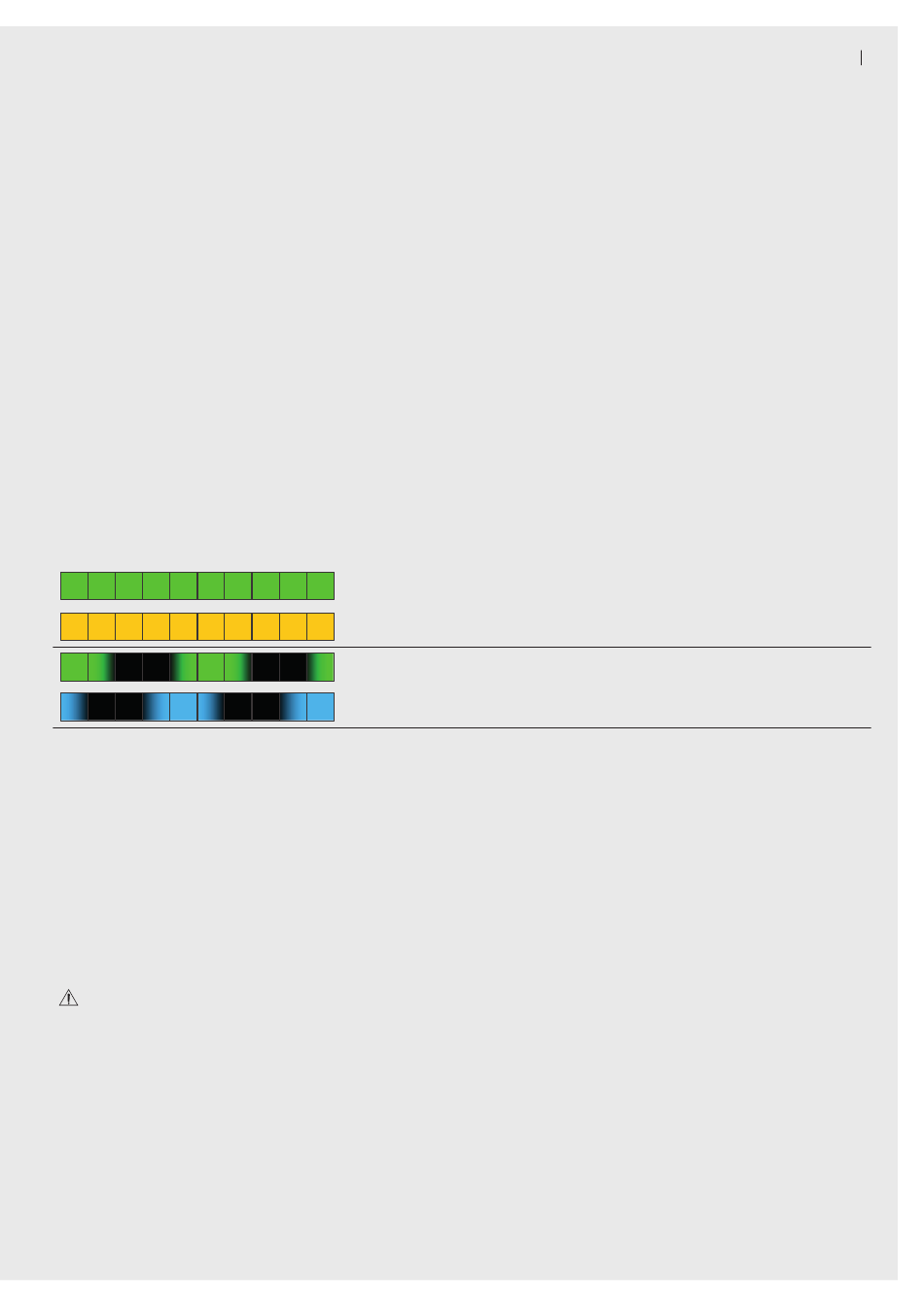

Der aktuelle Betriebszustand der Wallbox wird jeweils über eine mehrfarbige LED-Anzeige im unteren
Bereich der Gehäuseblende dargestellt. Sofern keine Fehlfunktion auftritt, kann die LED im Ladebetrieb...
Weitere Informationen zur Darstellung der Betriebszustände finden Sie auf den nächsten Seiten. Infor-
mationen zur Darstellung von Fehlerzuständen finden Sie im Kapitel „Fehlerbehebung." auf Seite 9.
Ladevorgang mit der smart Wallbox Home.
Die Wallbox ist für das möglichst schnelle Aufladen Ihres smart-Fahrzeugs nach IEC 61851-1 Mode 3 kon-
zipiert. Die effektive Ladedauer ist vom zu ladenden Fahrzeug und dessen Ladezustand abhängig.
Die smart Wallbox Home ist in zwei Varianten mit fest verbundenem Typ 2 Ladekabel, jedoch mit unter-
schiedlicher Ladeleistung erhältlich. Der Ladestecker wird bei Nichtgebrauch in der Ladesteckeraufnah-
me auf der rechten Seite der Wallbox fixiert und nur für den Ladevorgang entnommen.
VORSICHT!
Die smart Wallbox Home darf nur bei verriegelter Gehäuseblende betrieben werden: Stellen Sie vor dem
Ladevorgang sicher, dass die Gehäuseblende montiert und mit dem im Lieferumfang enthaltenen Blen-
denschlüssel verriegelt ist.
Gehen Sie wie folgt vor, um Ihr smart-Fahrzeug mit der Wallbox zu laden:
1. Stellen Sie Ihr Fahrzeug so ab, dass Sie die Fahrzeugsteckdose bequem mit dem Ladestecker des La-
dekabels erreichen können: Das Ladekabel darf während des Ladevorgangs nicht straff gespannt sein
oder unter Zug stehen!
2. Öffnen Sie wie in der Fahrzeugbetriebsanleitung beschrieben die Fahrzeugsteckdose.
...dauerhaft grün oder gelb leuchten
...zyklisch grün oder blau pulsieren
smart Wallbox Ladevorgang 7
