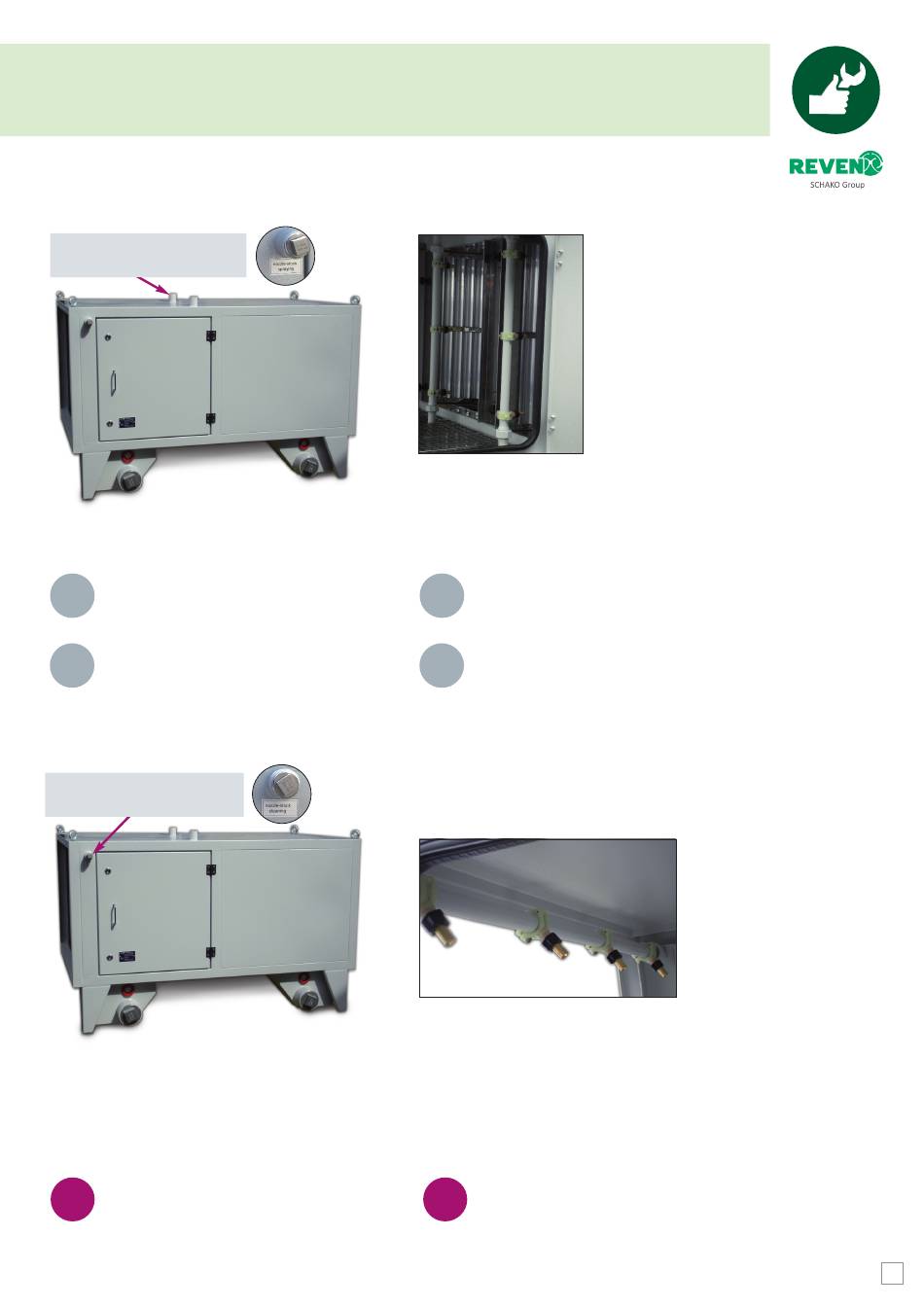

Aufbau und Funktionsbeschreibung I
Setup and Functional Description I
Düsenstöcke/Nozzle holders:
Anschluss Besprühung
Connection spraying nozzles
Um die einwandfreie Funktion des RKMR zu gewähr-
leisten, müssen folgende Voraussetzungen erfüllt sein:
Die Anschlussleitungen müssen über
1
eine Mindestweite von 3/4˝ je Düsenstock
verfügen. Der Anschluss erfolgt in 1˝.
2
Der Betriebsdruck muss mindestens
2,5 bar je Düsenstock betragen.
Anschluss Abreinigung
Connection cleaning nozzles
Die Ausrichtung der Düsenstöcke erfolgt
im Werk und darf nicht verändert werden.
Der Flüssigkeitsdurchsatz pro Düse beträgt
15 Liter bei einem Betriebsdruck von 2,5 bar.
!
Der Gesamtflüssigkeitsdurchsatz hängt von
der Gerätenutzung und dem Betriebsdruck ab.
Abb.: Düsenstöcke zur Besprühung
Fig.: nozzle assemblies for spraying
To ensure the perfect function of the RKMR
device the following prerequisites must be met:
The supply lines must have a minimum
1
diameter of 3/4 inch for each nozzle
with a one-inch connection.
2
The minimum operating pressure
per nozzle must be 2.5 bar.
Abb.: Düsenstöcke zur Abreinigung
Fig.: nozzle assemblies for cleaning
The nozzles are aligned at the factory.
The alignment should not be changed.
The flow rate amounts to 15 litres per
nozzle at an operating pressure of 2.5 bar.
!
The total flow rate depends on the
frequency of use and the operating pressure.
11
