Reven X-CYCLONE RKM Serie Bedienungs- Und Wartungsanleitung Seite 9

Installation des Geräts III
Installation of the Equipment III

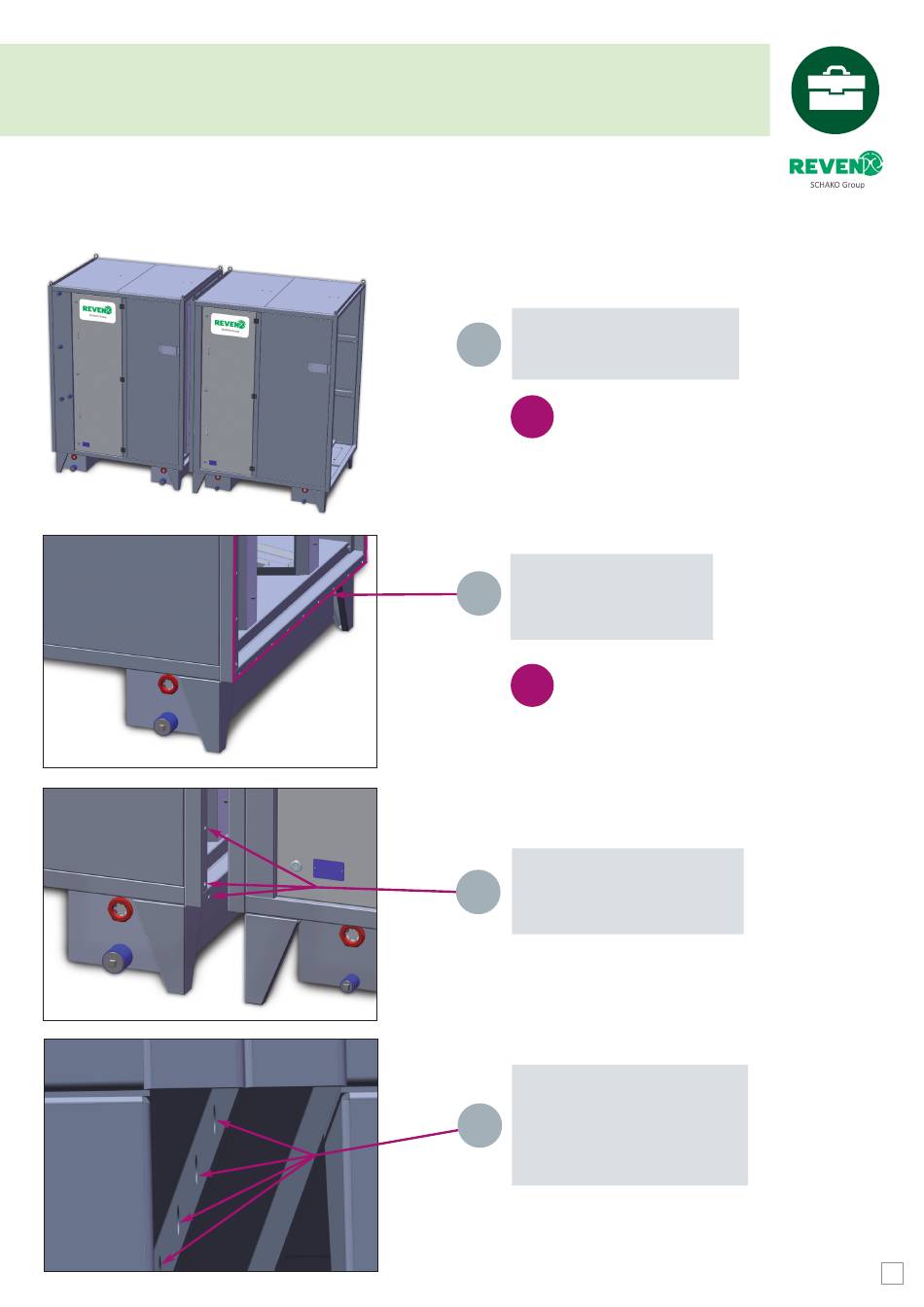

Zusammenfügen von 2 Systemen: /
Wird ein Vor- oder Nachfiltersystem verwendet
If a pre- or post-filtering system is to be used
Combination of two systems:
müssen 2 Gehäuse miteinander verbunden werden.
§
two housings must be linked to each other.
§
1
2
3
4
Positionieren der beiden Gehäuse.
Put the two housings in
a suitable position.
!
Luftrichtung beachten!
Observe the air flow direction!
Anbringen des Dichtmittels
umlaufend auf die Dichtfläche.
Apply sealant all around onto
the sealing surface.
Besonders wichtig
!
sind die Ecken!
Pay particular
attention to the corners!
Gehäuse zusammenschieben bis
die Bohrungen deckungsgleich sind.
Push the housings together until
the drill holes are facing one other.
Mit Schrauben M6 x 16, U-Scheiben
und Stoppmuttern an allen Verbin-
dungsstellen verschrauben.
Fix the housings at the connecting
points with M 6 x 16 screws and
locknuts.
9
