Reven X-CYCLONE RKM Serie Bedienungs- Und Wartungsanleitung Seite 3

Allgemeine Beschreibung I
General Description I
Komplettes Kanalmodul zum Einbau in eine
horizontal geführte Abluftkanalstrecke, eingebaut
in ein geschweißtes, stabiles und verwindungsfreies
Edelstahl mit RAL 7035-Lackierung. Das Gehäuse
ist innen glattflächig. Die Wartungstür ist mit
Schellverschlüssen versehen. Der Boden ist als öl-
und wasserdichte, geschweißte Sammelwanne
ausgebildet. In das Gehäuse sind patentierte
X-CYCLONE® Abscheidezellen, Typ RMZ eingebaut.
Eine RMZ-Zelle besteht aus zwei Grundelementen
(610 x 610 x 50 mm), die v-förmig angeordnet
sind. Die Luft strömt in die offene Seite ein. Ein
spezieller, patentierter Drainageeffekt sorgt für
das Ablaufen der abgeschiedenen Flüssigkeiten.
Die Sammelwanne ist mit einem Ablaufstutzen
mit einer Ein-Zoll-Anschlussmuffe ausgestattet.
Die Muffe ist für den Anschluss einer bauseitigen
Ableitung mit Siphon vorgesehen. Kanalübergänge
zum Anschluss sind nicht im Lieferumfang enthalten.
!
§ Alle Grundelemente und Agglomeratoren können abgereinigt
und wiederverwendet werden, keine Wegwerffilter!
TÜV-geprüfter
Richtlinie UL 1046 der US-amerikanischen Underwriters Laboratories®.
Material:
- Gehäuse: Edelstahl 1.4016 lackiert RAL 7035
Grundelement: Zellen, Gehäuse und Rahmen aus
Edelstahl 1.4016, Profile aus Aluminium
Sonderausführungen:
- Rahmen aus Edelstahl 1.4301 / Profile aus Aluminium
- Rahmen aus Edelstahl 1.4301 / Profile aus Edelstahl 1.4301
§ Flammendurchschlagschutz

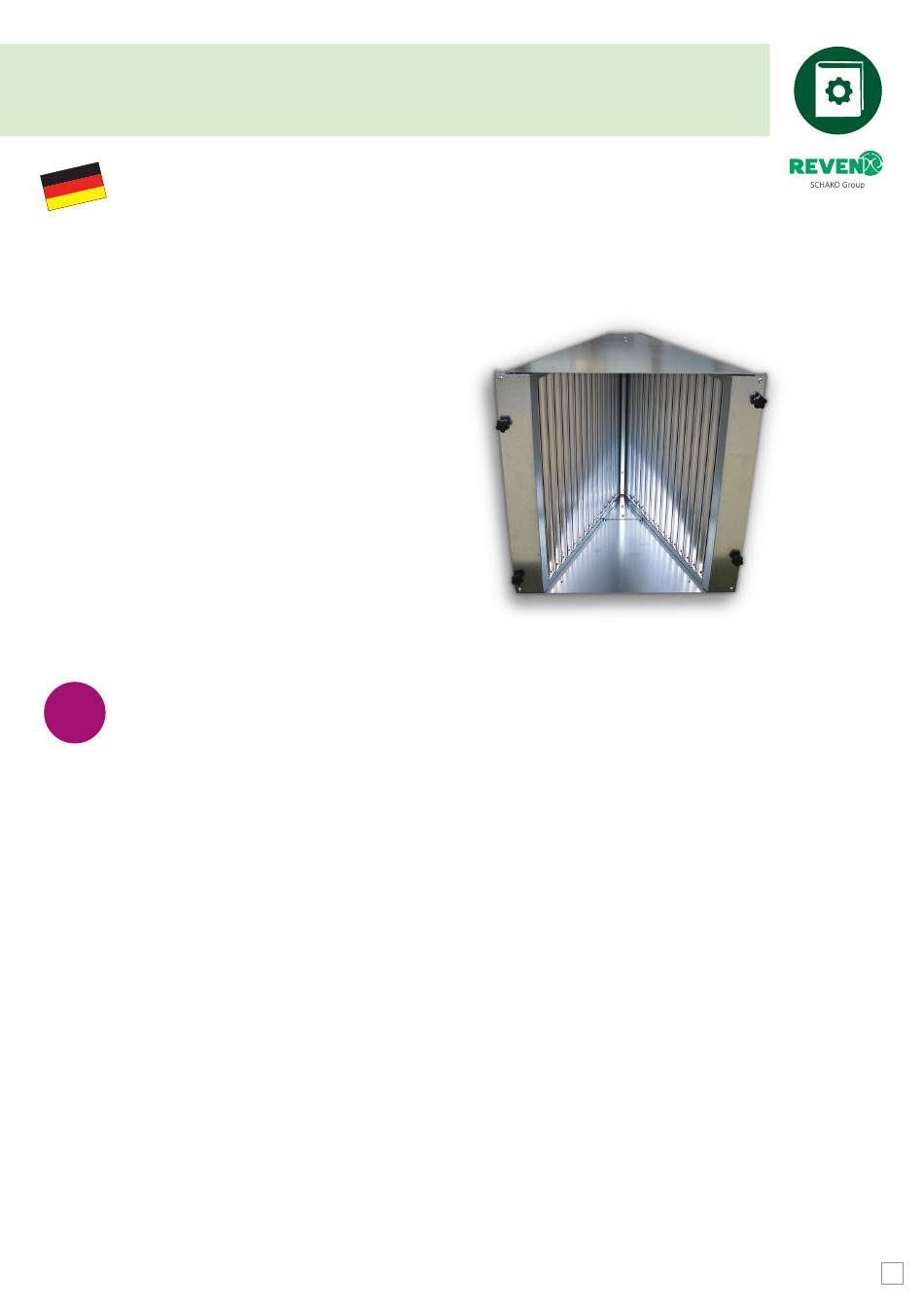

Abb.: X-CYCLONE®
Abscheidezellen, Typ RMZ
nach der
3
