Vorbereitungen
5.4.

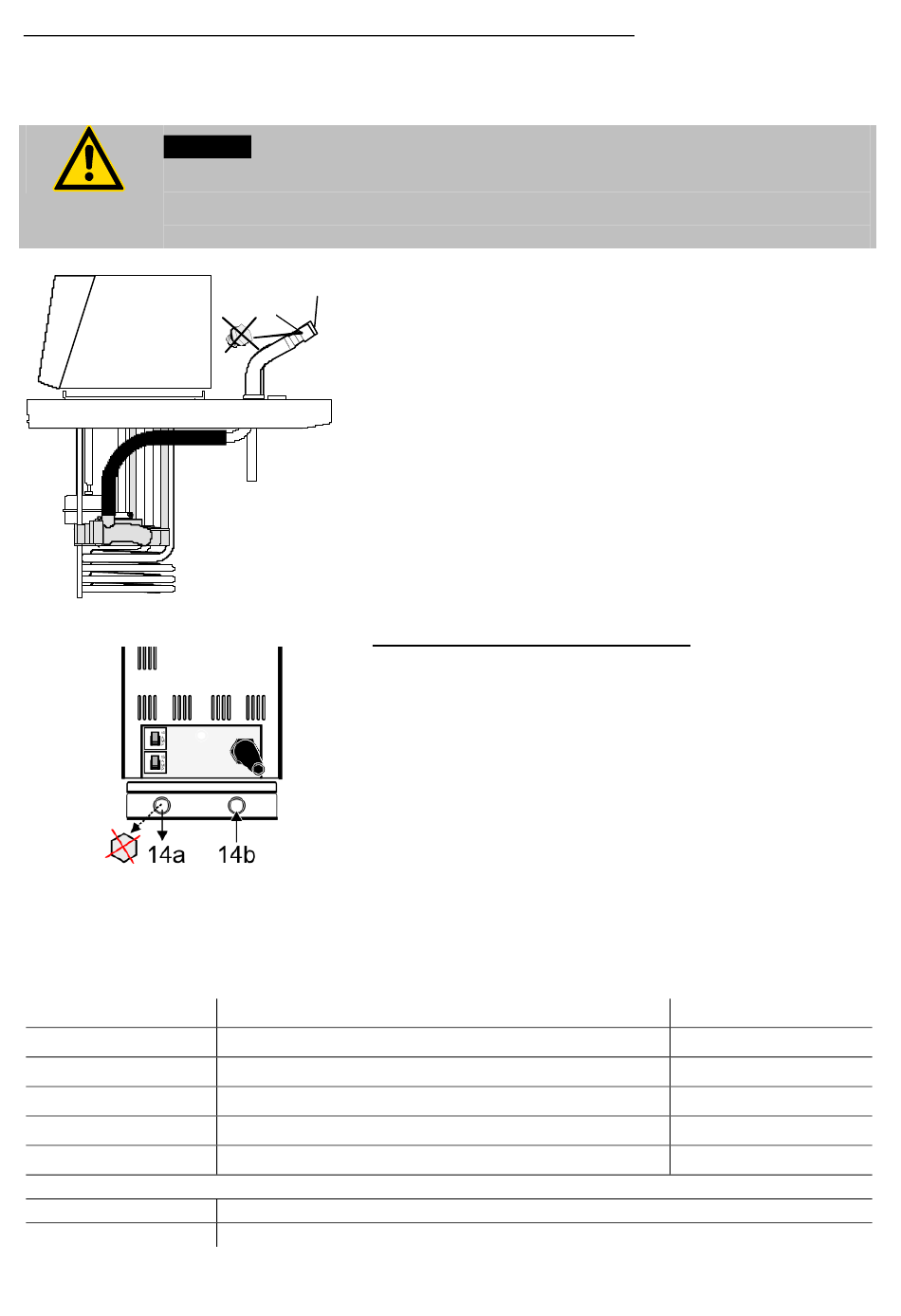

Temperierung extern angeschlossener Systeme
Vorsicht:
Alle Schlauchanschlüsse gegen Abrutschen sichern.
Wird der Thermostat wieder ohne externen Verbraucher betrieben, muss der
Pumpenanschluss (14a) mit der Verschlussschraube geschlossen werden.
5.5.
Temperierschläuche
Folgende Schläuche werden für externe Temperieraufgaben empfohlen:
Bestell-Nr. Länge
8930008
1 m
8930010
1 m
8930108
1 m
8930110
1 m
8930410
1 m
8970480
8970481
18
14b
Mit dem Thermostaten können Temperieraufgaben in
14a
externen, geschlossenen Systemen vorgenommen
werden (Temperierkreislauf) bei gleichzeitiger
Temperiermöglichkeit im Thermostatenbad.
⇐ EH-13 / EH-19 / EH-27 / EH-33 / EH-39
Externen Verbraucher anschließen:
• Verschlussschraube vom Pumpenanschluss (14a)
• Schläuche für Vor- und Rücklauf an den Pumpen-
⇐ EH-5
®
CR
-Schlauch
®
CR
-Schlauch
Vitonschlauch
Vitonschlauch
Isolierung Schlauch 8 mm l. W oder 10 mm l. W. -50 °C bis 100 °C
2 Schlauchschellen, Größe 1, Schlauch 8 mm l.W.
2 Schlauchschellen, Größe 2, Schlauch 10 oder 12 mm l.W.
entfernen.
anschlüssen (14a, 14b) anschließen und mit
Schlauchschellen sichern.
8 mm l. W.
10 mm l. W.
8 mm l. W.
10 mm l. W.
Temperaturbereich
-20 °C bis 120 °C
-20 °C bis 120 °C
-50 °C bis 200 °C
-50 °C bis 200 °C
