ISOMETER® isoCHA425
Inbetriebnahme
1. Korrekten Anschluss des ISOMETER®s an das zu
überwachende Netz prüfen.

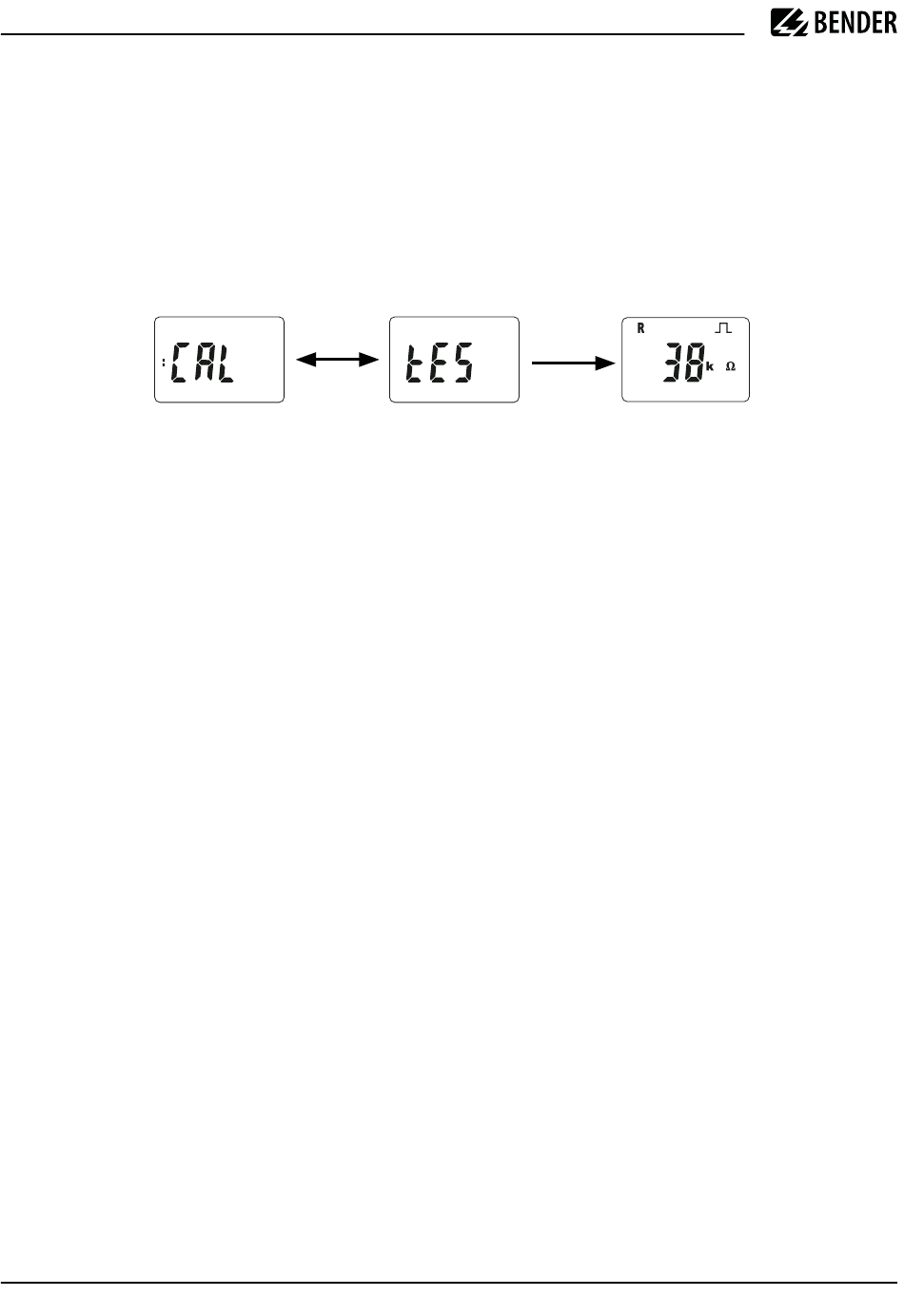

2. Versorgungsspannung U
ten. Das Gerät führt eine Kalibrierung, einen Selbst-
test und eine Justierung auf das zu überwachende
IT-Netz durch. Dieser Ablauf kann bei großen Netzab-
leitkapazitäten bis zu 4 min dauern, danach wird der
aktuelle Isolationswiderstand als Standardanzeige
eingeblendet, z. B.:
Das Pulssymbol signalisiert eine störungsfreie Aktuali-
sierung der Widerstands- und Kapazitätsmesswerte.
Falls durch Störungen der Messwert nicht aktualisiert
werden kann, wird das Pulssymbol ausgeblendet.
3. Manuellen Selbsttest starten durch Drücken der
Test-Taste „T" > 1,5 s. Beim Halten der Taste werden
alle verfügbaren Display-Elemente angezeigt. Nach
Loslassen der Taste beginnt der Test, für dessen Dau-
er der Schriftzug „tES" blinkt. Ermittelte Funktions-
störungen werden als Fehlercode angezeigt.
i
Die Alarmrelais werden beim manuellen Selbsttest
nicht geprüft (Werkseinstellung). Im Menü „out"
kann die Einstellung so geändert werden, dass die
Relais in den Alarmzustand wechseln.
4. Werkseinstellung auf Eignung prüfen. Sind die Ein-
stellungen für die überwachte Anlage geeignet?
5. Funktion mit einem echten Isolationsfehler prüfen.
Das ISOMETER® am überwachten Netz ist z. B. mit ei-
nem dafür geeigneten Widerstand gegen Erde zu
prüfen.
8 isoCHA425_D00352_02_Q_DEEN / 11.2023
für ISOMETER® zuschal-
s
Commissioning
1. Check that the ISOMETER® is properly connected to
the system to be monitored.
2. Connect the supply voltage U
The device carries out a calibration, a self test and
adjusts itself to the IT system to be monitored. When
high system leakage capacitances are involved, this
procedure may take up to 4 min. The standard display
then appears showing the present insulation resis-
tance, e.g.:
The pulse symbol signals an error-free update of the re-
sistance and capacitance measuring values. If the mea-
suring value cannot be updated due to disturbances,
the pulse symbol will be blanked.
3. Start a manual self test by pressing the test button
"T" > 1.5 s. While holding the test button all available
display elements are shown. After releasing the but-
ton, the test starts and "tES" flashes for the duration of
the test. Detected malfunctions are displayed as error
codes.
i
The alarm relays are not checked during the test
(factory setting). The setting can be changed in
the "out" menu so that the relays switch to the
alarm state during the manual self test.
4. Check factory setting for suitability. Are the settings
suitable for the monitored installation?
5. Check the function using a genuine insulation fault.
Check the ISOMETER® in the system being monitored
against earth, e.g. via a suitable resistor.
to the ISOMETER®.
