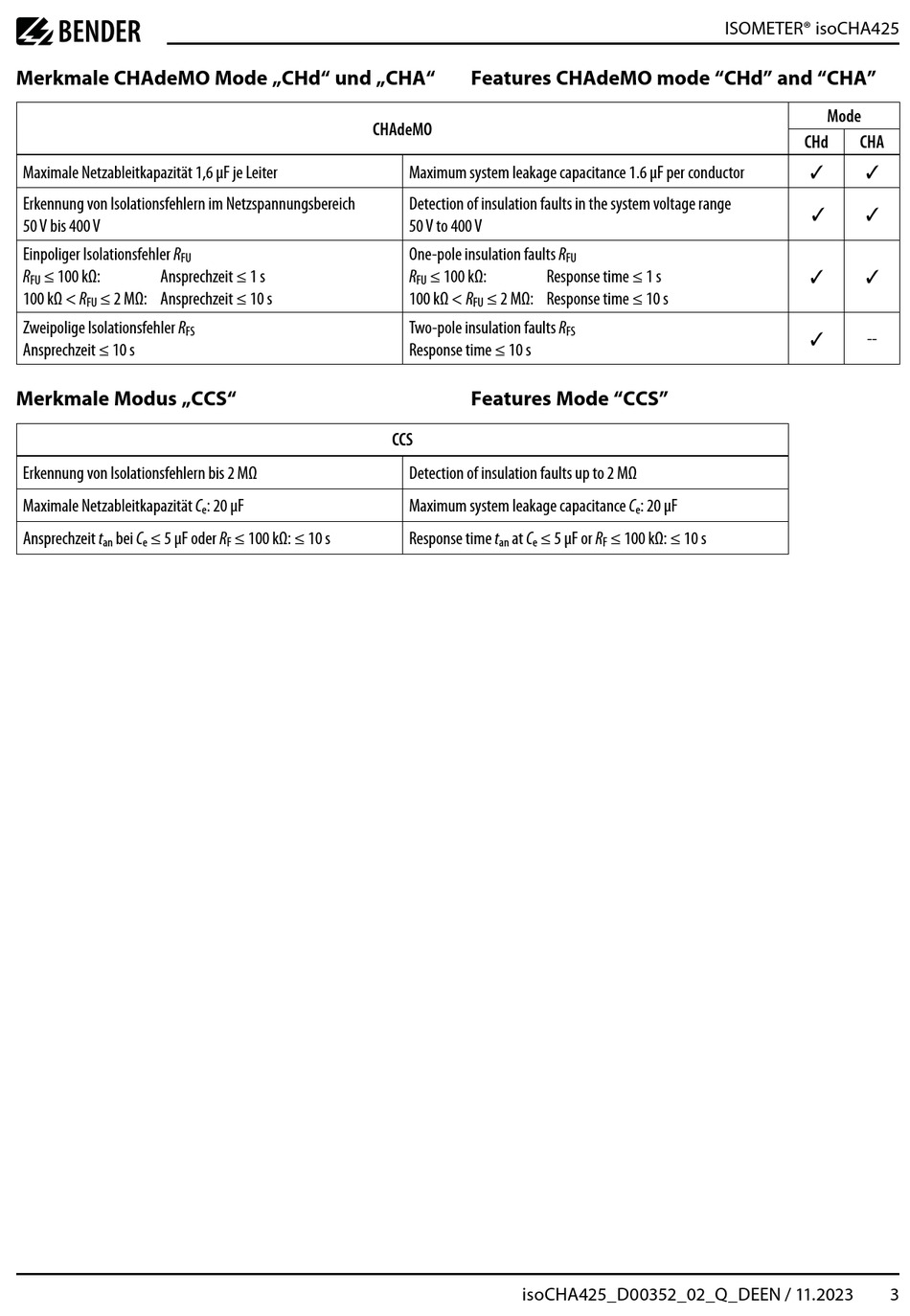

Bender ISOMETER isoCHA425 Kurzanleitung Seite 3

Merkmale CHAdeMO Mode „CHd" und „CHA"
Maximale Netzableitkapazität 1,6 µF je Leiter
Erkennung von Isolationsfehlern im Netzspannungsbereich
50 V bis 400 V
Einpoliger Isolationsfehler R
FU
R ≤ 100 kΩ: Ansprechzeit ≤ 1 s
FU
100 kΩ < R ≤ 2 MΩ: Ansprechzeit ≤ 10 s
FU
Zweipolige Isolationsfehler R
FS
Ansprechzeit ≤ 10 s
Merkmale Modus „CCS"
Erkennung von Isolationsfehlern bis 2 MΩ
Maximale Netzableitkapazität C
Ansprechzeit t bei C ≤ 5 μF oder R
an e
CHAdeMO
: 20 µF
e
≤ 100 kΩ: ≤ 10 s
F
Features CHAdeMO mode "CHd" and "CHA"
Maximum system leakage capacitance 1.6 μF per conductor
Detection of insulation faults in the system voltage range
50 V to 400 V
One-pole insulation faults R
R ≤ 100 kΩ: Response time ≤ 1 s
FU
100 kΩ < R ≤ 2 MΩ: Response time ≤ 10 s
FU
Two-pole insulation faults R
Response time ≤ 10 s
Features Mode "CCS"
CCS
Detection of insulation faults up to 2 MΩ
Maximum system leakage capacitance C
Response time t at C ≤ 5 μF or R
an e
isoCHA425_D00352_02_Q_DEEN / 11.2023
ISOMETER® isoCHA425
FU
FS
: 20 μF
e
≤ 100 kΩ: ≤ 10 s
F
Mode
CHd CHA
3 3
3 3
3 3
--
3
3
