ISOMETER® isoCHA425

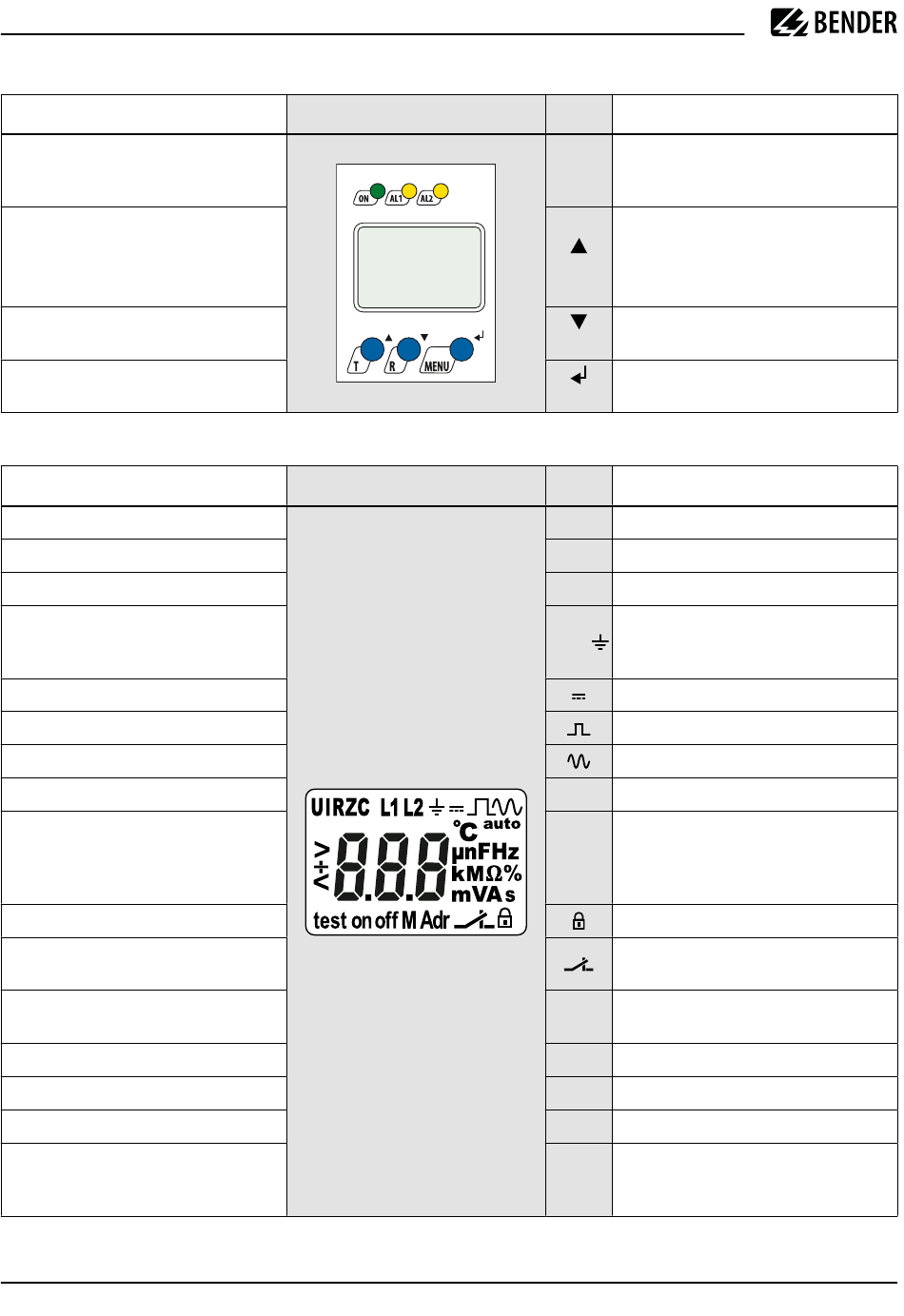

Bedienfeld
Funktion
grün - On
gelb - Vorwarnung
gelb - Alarm
Aufwärts-Taste
Test-Taste (> 1,5 s drücken)
Bei gedrückter Test-Taste werden die
Display-Elemente angezeigt.
Abwärts-Taste
Reset-Taste (> 1,5 s drücken)
ENTER
MENU-Taste (> 1,5 s drücken)
Display-Elemente
Funktion
Netznennspannung U
n
Isolationswiderstand R
F
Netzableitkapazität C
e
Überwachter Leiter
L1 = L+
L2 = L–
Spannungsart DC
Störungsfreie Messwertaktualisierung
Spannungsart AC
Automatischer Selbsttest aktiv
Messwerte und Einheiten
Passwortschutz aktiviert
Im Menübetrieb wird die Arbeitsweise des
jeweiligen Alarmrelais angezeigt.
Kommunikationsschnittstelle mit Messwert:
isoData-Betrieb
Fehlerspeicher aktiviert
Zustandsymbole
Selbsttest aktiv
Kennung für Ansprechwerte und Ansprech-
wertverletzung
6 isoCHA425_D00352_02_Q_DEEN / 11.2023
Control panel
Gerätefront/Device front
Display elements
Display
Element
ON green - On
AL1 yellow - Pre-warning
AL2 yellow - Alarm
Up button
Test button (press > 1.5 s)
By pressing and holding the test button,
T
the display elements are indicated.
Down button
Reset button (press > 1.5 s)
R
ENTER
MENU button (press > 1.5 s)
MENU
Element
U Nominal system voltage U
R
Insulation resistance R
C System leakage capacitance C
Monitored conductor
L1 = L+
L1, L2,
L2 = L–
Voltage type DC
Disturbance-free measurement value update
Voltage type AC
auto Automatic self test active
°C
Measured values and units
μ n F Hz
k M Ω %
m V A s
Password protection enabled
In menu mode, the operating mode of the
respective alarm relay is displayed
Communication interface with measured value:
Adr
isoData operation
M Fault memory enabled
on /off Condition symbols
test
Self test is active
> Identification for response values and response
+ value violation
<
Function
Function
n
F
e
