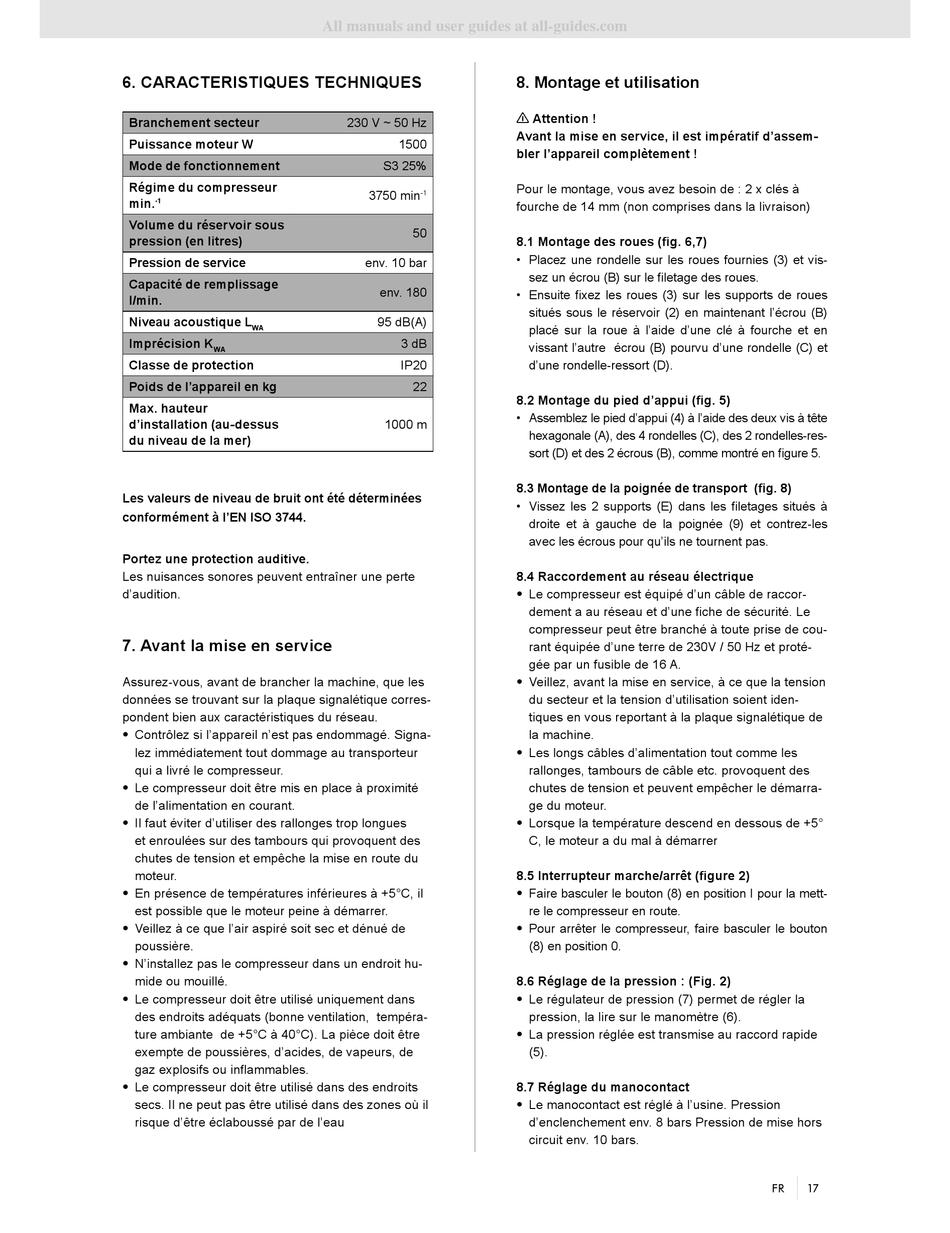

6. CARACTERISTIQUES TECHNIQUES
Branchement secteur
Puissance moteur W
Mode de fonctionnement
Régime du compresseur
min.
-1
Volume du réservoir sous
pression (en litres)
Pression de service
Capacité de remplissage
l/min.
Niveau acoustique L
WA
Imprécision K
WA
Classe de protection
Poids de l'appareil en kg
Max. hauteur
d'installation (au-dessus
du niveau de la mer)
Les valeurs de niveau de bruit ont été déterminées
conformément à l'EN ISO 3744.
Portez une protection auditive.
Les nuisances sonores peuvent entraîner une perte
d'audition.
7. Avant la mise en service
Assurez-vous, avant de brancher la machine, que les
données se trouvant sur la plaque signalétique corres-
pondent bien aux caractéristiques du réseau.
• Contrôlez si l'appareil n'est pas endommagé. Signa-
lez immédiatement tout dommage au transporteur
qui a livré le compresseur.
• Le compresseur doit être mis en place à proximité
de l'alimentation en courant.
• Il faut éviter d'utiliser des rallonges trop longues
et enroulées sur des tambours qui provoquent des
chutes de tension et empêche la mise en route du
moteur.
• En présence de températures inférieures à +5°C, il
est possible que le moteur peine à démarrer.
• Veillez à ce que l'air aspiré soit sec et dénué de
poussière.
• N'installez pas le compresseur dans un endroit hu-
mide ou mouillé.
• Le compresseur doit être utilisé uniquement dans
des endroits adéquats (bonne ventilation, tempéra-
ture ambiante de +5°C à 40°C). La pièce doit être
exempte de poussières, d'acides, de vapeurs, de
gaz explosifs ou inflammables.
• Le compresseur doit être utilisé dans des endroits
secs. Il ne peut pas être utilisé dans des zones où il
risque d'être éclaboussé par de l'eau
All manuals and user guides at all-guides.com
230 V ~ 50 Hz
1500
S3 25%
3750 min
-1
50
env. 10 bar
env. 180
95 dB(A)
3 dB
IP20
22
1000 m
8. Montage et utilisation
n
Attention !
Avant la mise en service, il est impératif d'assem-
bler l'appareil complètement !
Pour le montage, vous avez besoin de : 2 x clés à
fourche de 14 mm (non comprises dans la livraison)
8.1 Montage des roues (fig. 6,7)
• Placez une rondelle sur les roues fournies (3) et vis-
sez un écrou (B) sur le filetage des roues.
• Ensuite fixez les roues (3) sur les supports de roues
situés sous le réservoir (2) en maintenant l'écrou (B)
placé sur la roue à l'aide d'une clé à fourche et en
vissant l'autre écrou (B) pourvu d'une rondelle (C) et
d'une rondelle-ressort (D).
8.2 Montage du pied d'appui (fig. 5)
• Assemblez le pied d'appui (4) à l'aide des deux vis à tête
hexagonale (A), des 4 rondelles (C), des 2 rondelles-res-
sort (D) et des 2 écrous (B), comme montré en figure 5.
8.3 Montage de la poignée de transport (fig. 8)
• Vissez les 2 supports (E) dans les filetages situés à
droite et à gauche de la poignée (9) et contrez-les
avec les écrous pour qu'ils ne tournent pas.
8.4 Raccordement au réseau électrique
• Le compresseur est équipé d'un câble de raccor-
dement a au réseau et d'une fiche de sécurité. Le
compresseur peut être branché à toute prise de cou-
rant équipée d'une terre de 230V / 50 Hz et proté-
gée par un fusible de 16 A.
• Veillez, avant la mise en service, à ce que la tension
du secteur et la tension d'utilisation soient iden-
tiques en vous reportant à la plaque signalétique de
la machine.
• Les longs câbles d'alimentation tout comme les
rallonges, tambours de câble etc. provoquent des
chutes de tension et peuvent empêcher le démarra-
ge du moteur.
• Lorsque la température descend en dessous de +5°
C, le moteur a du mal à démarrer
8.5 Interrupteur marche/arrêt (figure 2)
• Faire basculer le bouton (8) en position I pour la mett-
re le compresseur en route.
• Pour arrêter le compresseur, faire basculer le bouton
(8) en position 0.
8.6 Réglage de la pression : (Fig. 2)
• Le régulateur de pression (7) permet de régler la
pression, la lire sur le manomètre (6).
• La pression réglée est transmise au raccord rapide
(5).
8.7 Réglage du manocontact
• Le manocontact est réglé à l'usine. Pression
d'enclenchement env. 8 bars Pression de mise hors
circuit env. 10 bars.
FR
17
