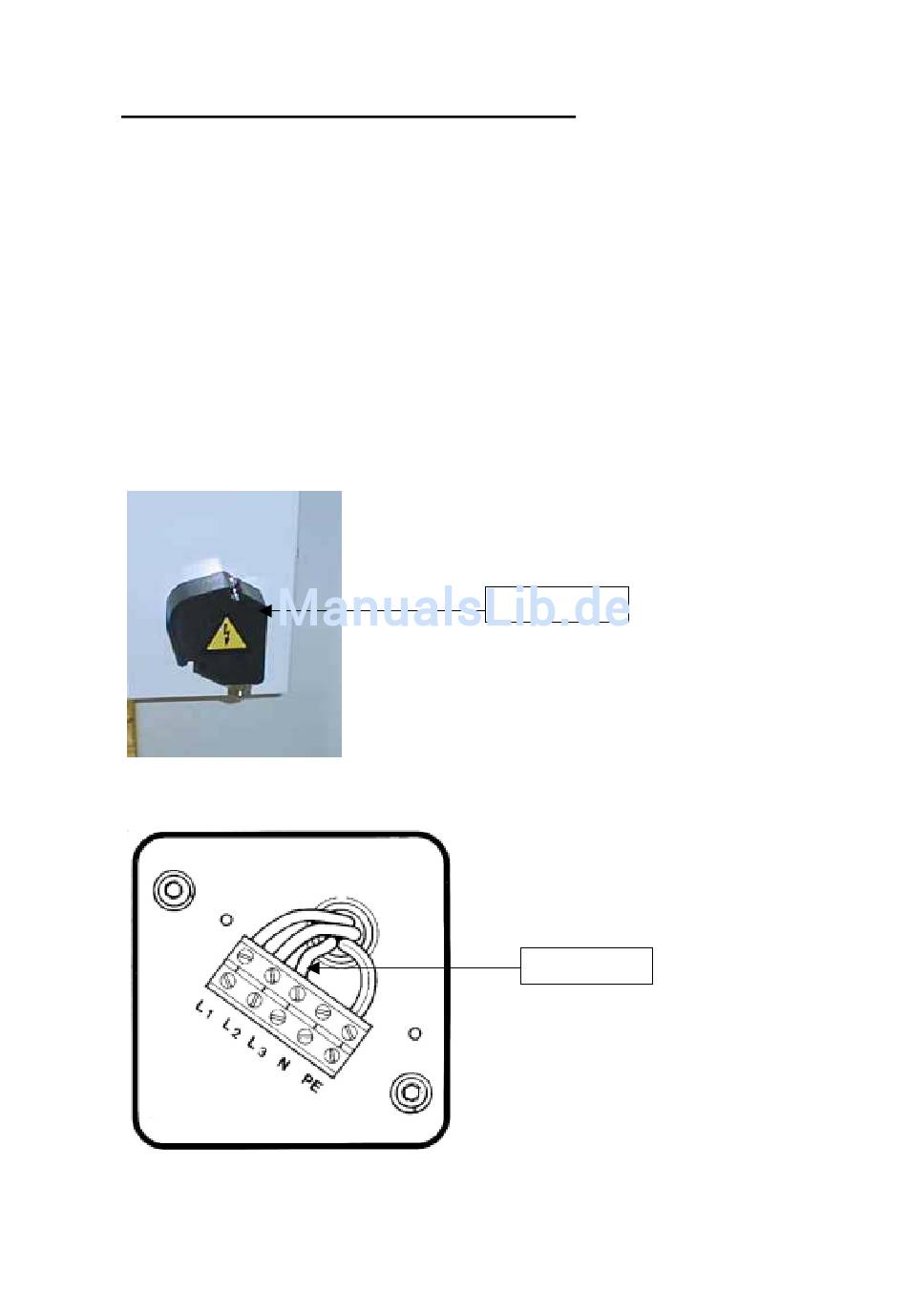

Anschluss an die Hausleitung (Abb. 3-4)
Für den Anschluss der Maschine soll ein erfahrener Elektriker hinzugezogen werden.
Vor dem Anschluss ist die Richtigkeit der Betriebsspannung zu prüfen. Der Anschluss an das
Stromnetz (3 Phasen) erfolgt an der Klemmleiste in der Anschlussdose (Abb.4).
Die 3 Phasen sind an den Klemmen L1, L2, L3 anzuklemmen und der Schutzleiterdraht
(gelb/grün, Erde) ist an der mit PE gekennzeichneten Klemmen anzuschliessen.
Der 0-Leiter ist an der mit N gekennzeickneten Klemme anzuschliessen (blau).
Der Anschluss einer einphasige Wechselstrom Maschine (Mono) erfolgt wie oben
beschrieben.
Einführöffnung des Kabels nach anschliessen wieder staubdicht verschliessen!
Überprüfung der Drehrichtung nur mit Fräsmotor!
Sollte die Drehrichtung der Fräse falsch sein, so müssen zwei Phasen mit einander
getauscht werden.
Anschlussdose
Abb.3
Klemmleiste
Abb.4
9
