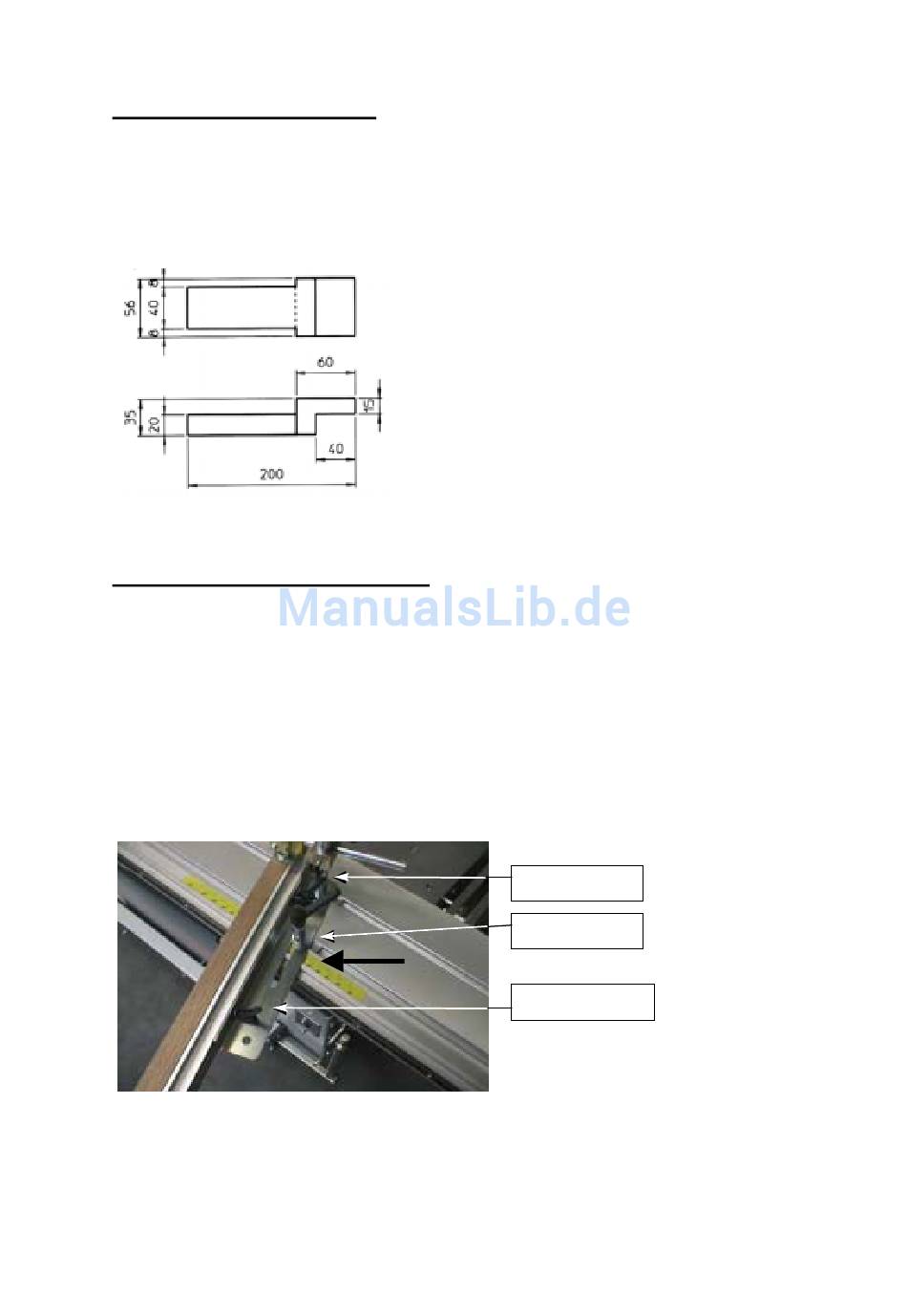

Splitterschutz (Abb.15)
Um ein Ausreissen der Werkstücke zu verhindern wird ein sogenannter Splitterschutz
mitgeliefert, der vorne am Längenanschlag montiert wird.
Dieses Verschleisssteil sollten Sie nach einiger Zeit erneuern.
Gehrungsanschlag (Abb.16)
Zum Schwenken des Anschlages für Gehrungsarbeiten den Haltebolzen und Klemmhebel
lösen.
Stellen Sie den gewünschten Winkel ein.
Die Ablesung erfolgt vor der Hinterkante des Haltewinkels. Lösen Sie den Klemmhebeln und
schieben Sie den Anschlag Richtung Kreissägeblatt um die Anschlagfläche möglichst nahe
am Kreissägeblatt zu haben.
Klemmen Sie nachher die Klemmhebeln wieder fest.
Der Nutenstein zur Befestigung vom Haltebolzen ist vom Wer fest eingestellt auf Position
90° und darf nicht nachgestellt werden.
Abb.16
18
Haltebolzen
Klemmhebel
Klemmhebeln
