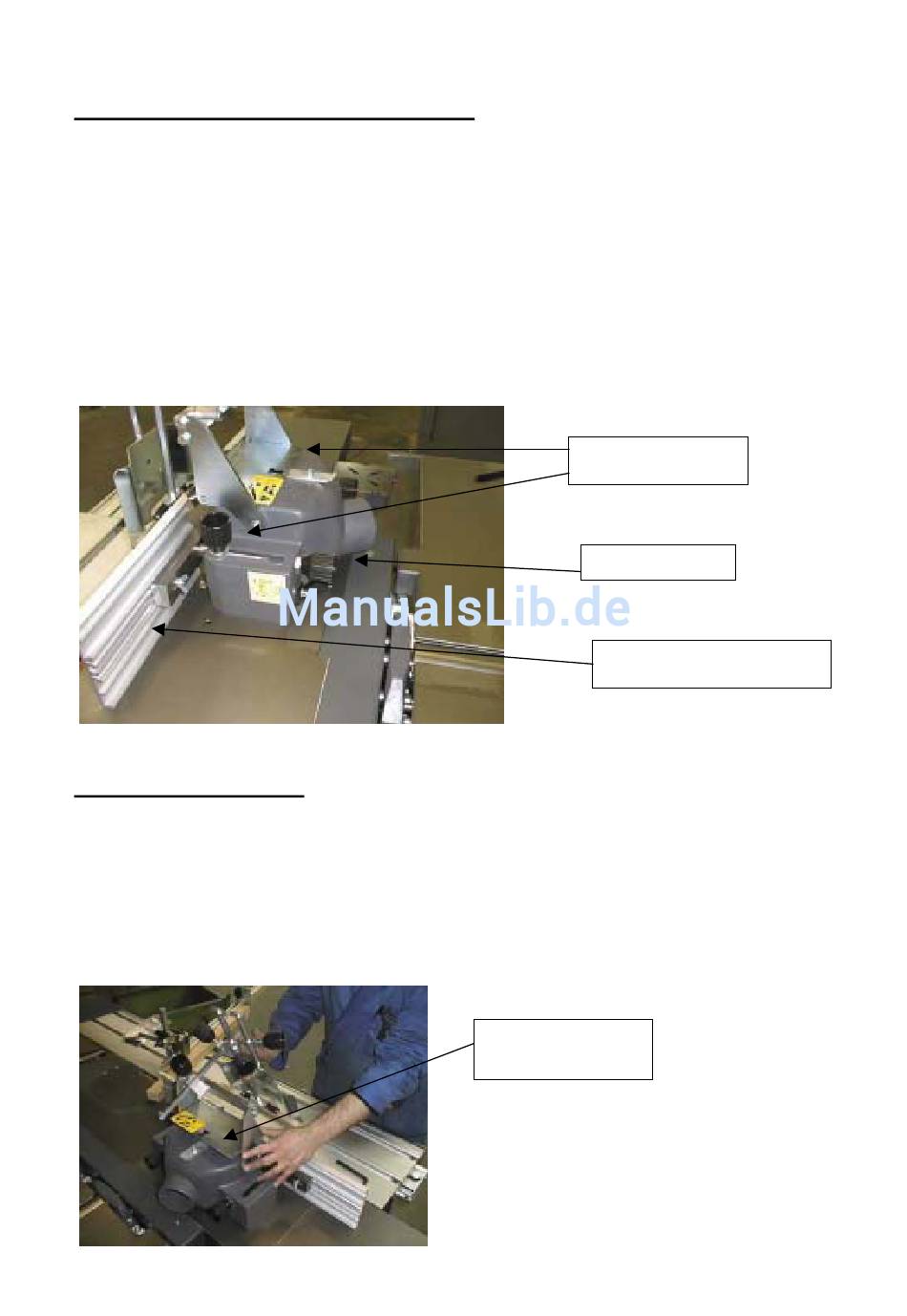

Fräsanschlag-Einstellung (Abb. 19)
Der Fräsanschlag ist mit 2 Feststellschrauben auf der Tischplatte befestigt.
Er lässt sich ca. 90 mm nach hinten verstellen, welches ausreicht um Fräswerkzeuge von 180
mm Durchmesser zu verwenden.
Mit der Rändelschraube lässt sich die Feineinstellung der Fräsanschlagplatte vornehmen.
Anschlagplatten so nahe wie möglich an das Werkzeug heranführen. Beim Fräsen von
Profilen empfehlen wir Ihnen generell den Gebrauch der Sicherheitslineale.
Sie erreichen damit eine durchgehende Werkstückauflage zwischen den beiden
Anschlagplatten, was zu Ihrer Sicherheit beiträgt, und auch zu einem besseren
Arbeitsergebnis führt.
Zum Ausrichten bzw. Fluchten der beiden Fräsanschlagplatten, mit Rändelschraube hintere
Anschlagplatte vor oder zurück ziehen unter Zuhilfenahme einer genauen Richtlatte.
Abb.19
Frässchutz (Abb.20)
Ihre Maschine ist mit einem Frässchutz ausgestattet der oben auf dem Fräsanschlag befestigt
ist. Er kann zum Werkzeugwechsel nach hinten abgeschwenkt werden.
Der Bediener ist vor einem unbeabsichtigtem Zugriff zum rotierenden Werkzeug geschützt
und das Werkstück wird sicher am Werkzeug vorbeigeführt und angedrückt.
Der Frässchutz kann zum Werkzeugwechsel nach hinten weggeschwenkt werden (Abb.20).
Beim Schliessen den Frässchutz nach vorne schwenken und drücken bis die Platte einrastet.
Hinweis: vor Arbeitsbeginn sollten alle Griffe und Knöpfe auf festen Sitz überpruft werden.
Abb.20
20
Feststellschrauben
Rändelschraube
Vordere Anschlagplatte
Platte nach oben
ziehen
